TRACE DE CONTOUR (cycle G125)

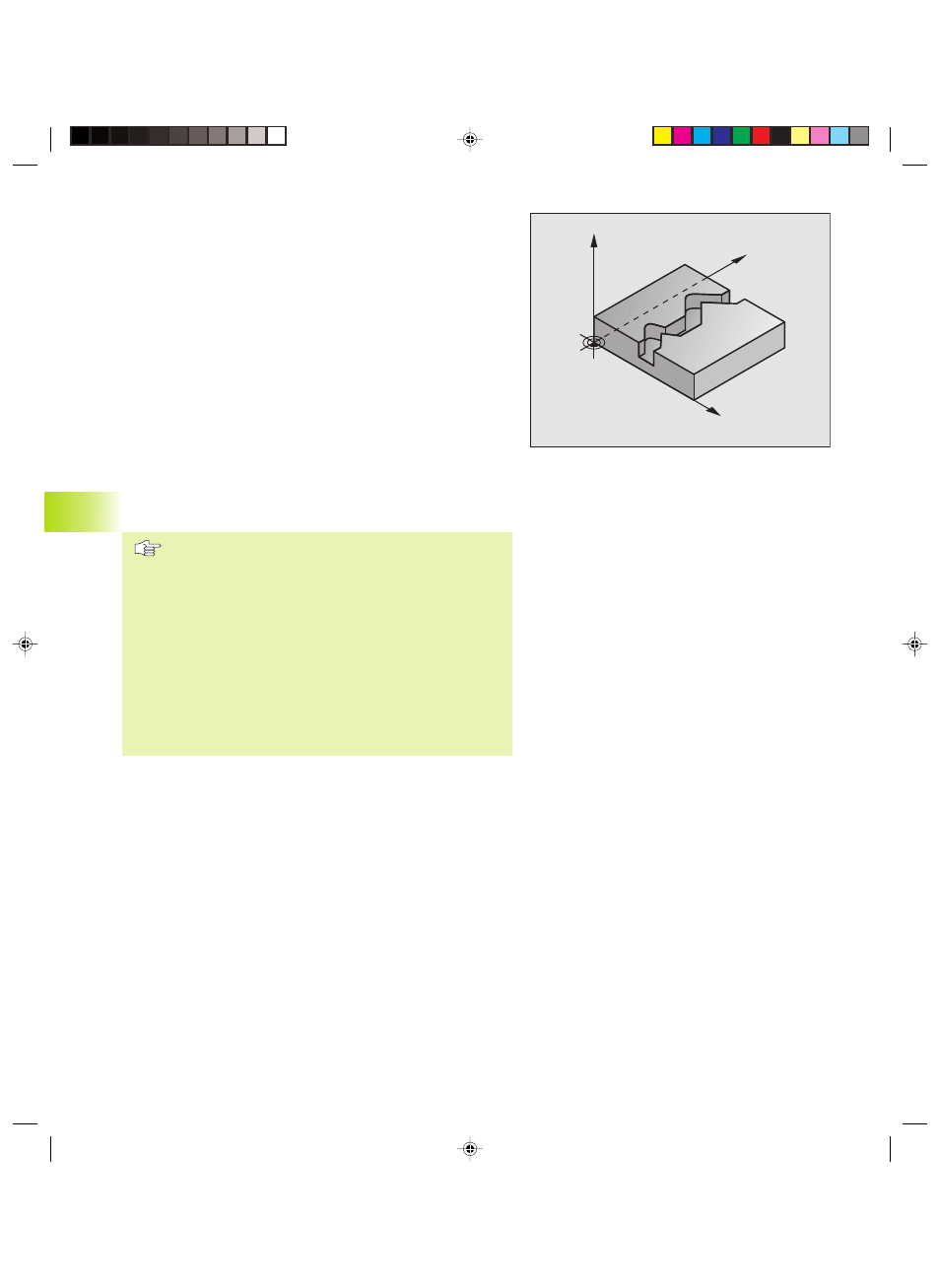

En liaison avec le cycle G37 CONTOUR, ce cycle permet d‘usiner
également des contours „ouverts“: Le début et la fin du contour ne
coïncident pas.
Le cycle G125 TRACE DE CONTOUR présente des avantages
considérables par rapport à l‘usinage d‘un contour ouvert à l‘aide de
séquences de positionnement:
■
La TNC contrôle l‘usinage au niveau des contres-dépouilles et
endommagements du contour. Utilisez le graphisme de test
■
Si le rayon d‘outil est trop grand, il convient éventuellement de
réusiner le contour aux angles internes
■
L‘usinage est réalisé en continu, en avalant ou en opposition. Le
type de fraisage est conservé même si les contours sont inversés
en image miroir
■
Sur plusieurs passes, la TNC peut déplacer l‘outil dans un sens ou
dans l‘autre: La durée d‘usinage s‘en trouve ainsi réduite
■
Vous pouvez introduire des surépaisseurs afin de réaliser
l‘ébauche et la finition en plusieurs passes
Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
La TNC ne prend en compte que le premier label du
cycle G37 CONTOUR.
La mémoire réservée à un cycle SL est limitée. Ainsi, par
exemple, vous pouvez programmer au maximum 128
séquences linéaires dans un cycle SL.
Le cycle G120 DONNEES DU CONTOUR est superflu.
Les positions incrémentales programmées directement
après le cycle G125 se réfèrent à la position de l‘outil en
fin de cycle.
