217
TNC 410, TNC 426, TNC 430 HEIDENHAIN
Remarques avant que vous ne programmiez

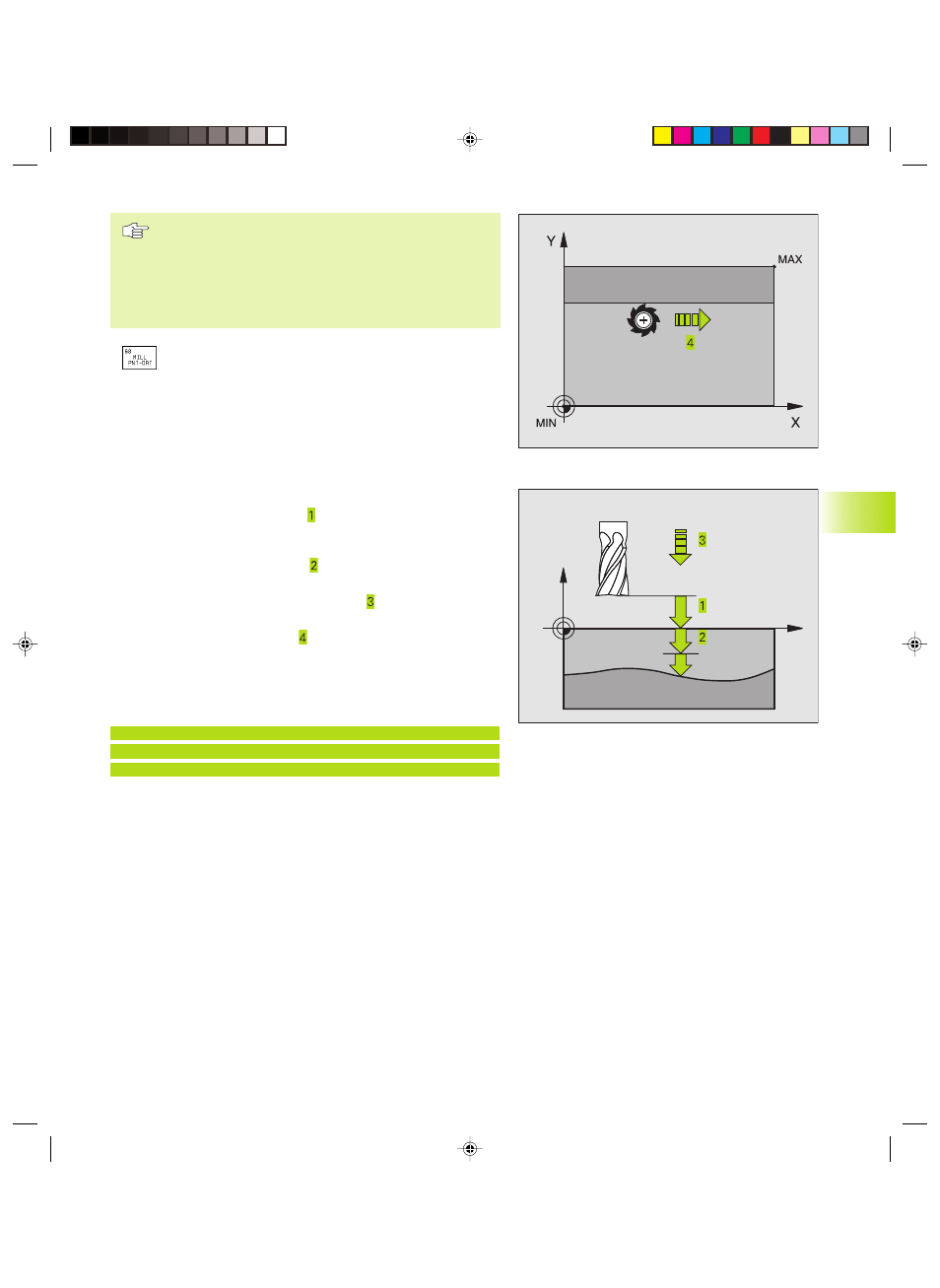

A l‘aide du cycle G60, vous pouvez exécuter les données
de la digitalisation et les fichiers PNT.
Si vous exécutez des fichiers PNT ne comportant pas de
coordonnée de l‘axe de broche, la profondeur de fraisage
correspond au point MIN programmé sur l‘axe de broche.
ú
Nom PGM données digitalisées: introduire le nom du
fichier où sont mémorisées les données digitalisées;
si le fichier n‘est pas dans le répertoire actuel,
introduire le chemin d‘accès complet Si vous désirez
exécuter un tableau de points, indiquez également
l'extension .PNT
ú
Zone point MIN: point min. (coordonnée X, Y et Z) de la
zone dans laquelle doit s‘effectuer le fraisage
ú
Zone point MAX: point max.(coordonnée X, Y et Z) de
la zone dans laquelle doit s‘effectuer le fraisage
ú
Distance d'approche (en incrémental): distance
entre la pointe de l‘outil et la surface de la pièce lors
de déplacements en rapide
ú
Profondeur de passe (en incrémental): distance
parcourue par l‘outil en une passe
ú
Avance plongée en profondeur
: vitesse de
déplacement de l‘outil lors de la plongée, en mm/min.
ú
Avance de fraisage : vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
ú
Fonction auxiliaire M: option permettant d‘introduire
une fonction auxiliaire, par ex. M13
Exemple de séquence CN:
N64 G60 P01 BSP.I P02 X+0 P03 Y+0 P04 Z-20
P05 X+100 P06 Y+100 P07 Z+0 P08 2 P09 +5
P10 100 P11 350 P12 M13*
X
Z
8.8 Cycles d'usinage ligne-à-ligne
