18

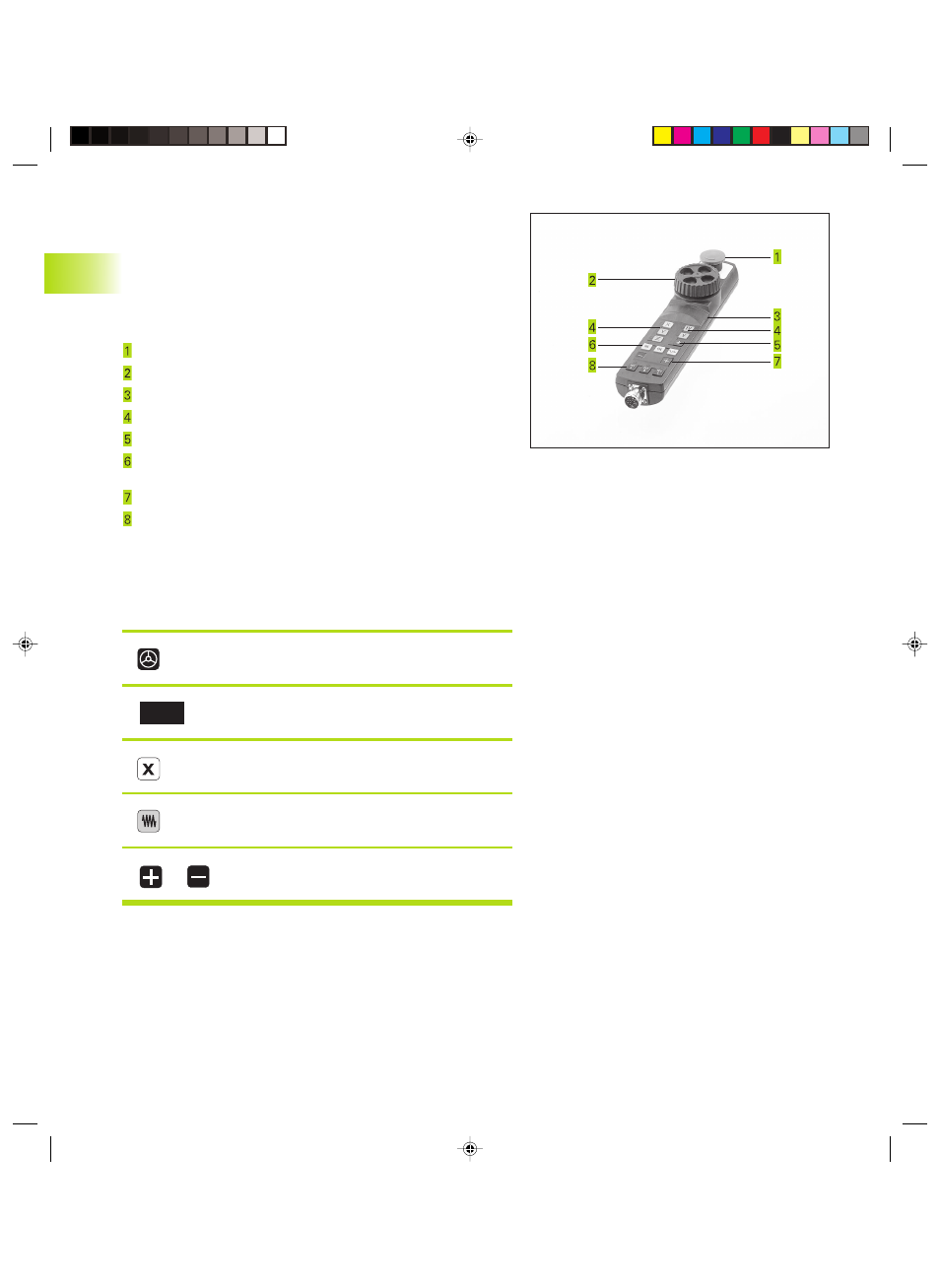

Déplacement avec la manivelle électronique HR 410
La manivelle portable HR 410 est équipée de deux touches
d'affectation. Elles sont situées sous la poignée en étoile. Vous ne
pouvez déplacer les axes de la machine que si une touche
d'affectation est enfoncée (fonction dépendant de la machine).
La manivelle HR 410 dispose des éléments de commande
suivants:
ARRET D'URGENCE
Manivelle
Touches d'affectation
Touches de sélection des axes
Touche de prise en compte de la position effective
Touches de définition de l'avance (lente, moyenne, rapide;
les avances sont définies par le constructeur de la machine)
Sens suivant lequel la TNC déplace l'axe sélectionné
Fonctions machine (définies par le constructeur de la machine)
Les affichages rouges indiquent l'axe et l'avance sélectionnés.
Le déplacement à l'aide de la manivelle est également possible
pendant l'exécution du programme.
Déplacement
Sélectionner le mode Manivelle électronique
Maintenir enfoncée la touche d'affectation
<
Sélectionner l'axe
<
Sélectionner l'avance
<
ou
déplacer l'axe actif dans le sens + ou –
2.2 Déplacement des axes de la machine
2 Mode manuel et dégauchissage
