8 Programmation: Cycles

168

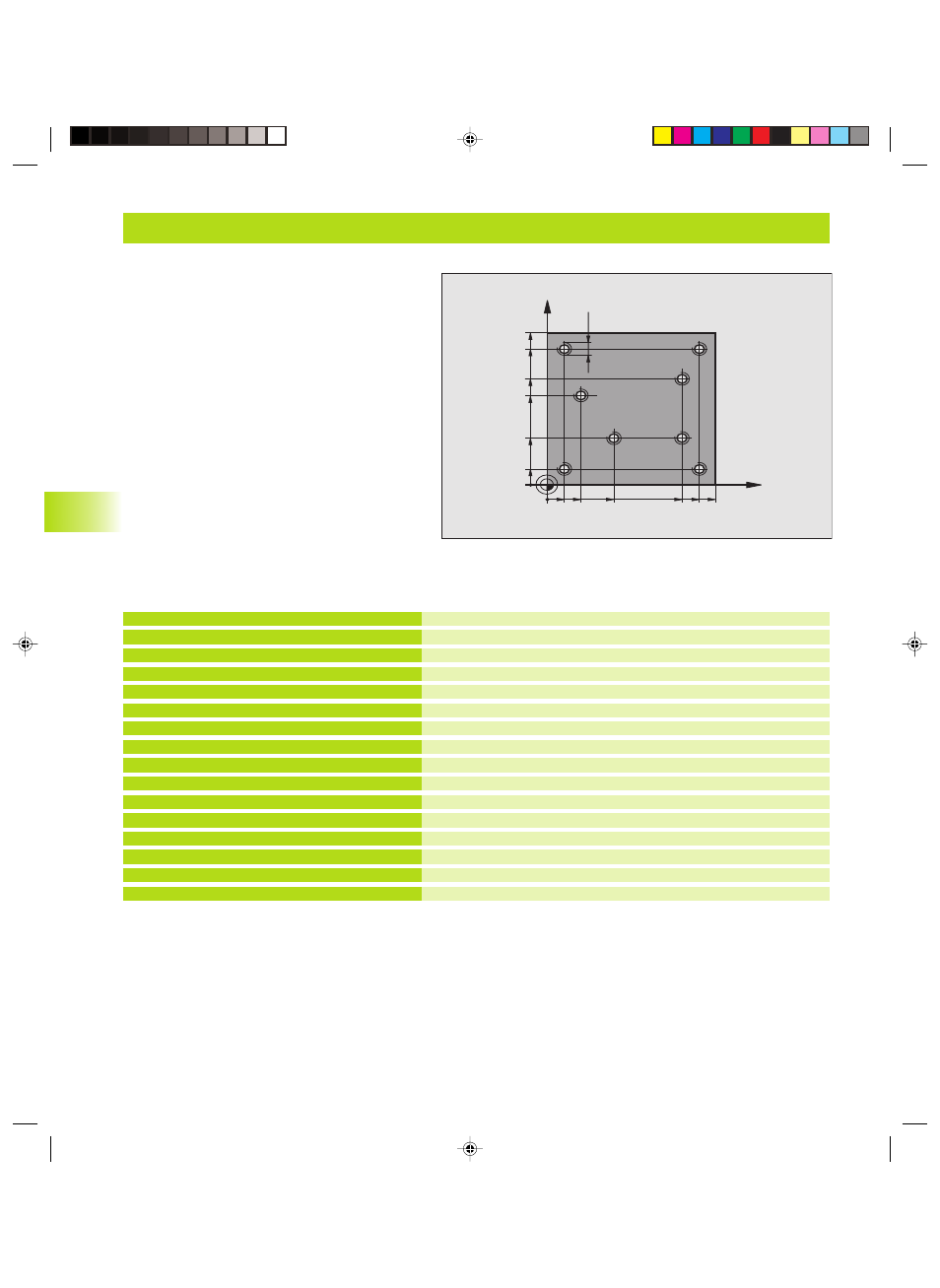

Exemple: Cycles de perçage en liaison avec les tableaux de points (TNC 410 seulement)

Définition de la pièce brute

Définition de l'outil de centrage

Définition d‘outil pour le foret

Définition d'outil pour le taraud

Appel de l'outil de centrage

Déplacer l'outil à la hauteur de sécurité (programmer F avec sa valeur,

la TNC effectue le positionnement à la distance de sécurité après

chaque cycle

Définir le tableau de points

Définition du cycle de centrage

Pour Q203 et Q204, introduire impérativement 0

Appel de cycle en liaison avec le tableau de points TAB1.PNT,

Avance entre les points: 5000 mm/min.

Dégager l'outil, changement d'outil

%1 G71*
N10 G30 G17 X+0 Y+0 Z-20*
N20 G31 X+100 Y+100 Z+0*
N30 G99 1 L+0 R+4*
N40 G99 2 L+0 R+2.4*
N50 G99 3 L+0 R+3*
N60 T1 G17 S5000*
N70 G01 G40 Z+10 F5000*

N80 %:PAT: ”TAB1”*
N90 G200 Q200=2 Q201=-2 Q206=150 Q202=2

Q210=0 Q203=+0 Q204=0*

N100 G79 “PAT“ F5000 M3*

N110 G00 G40 Z+100 M6*

Déroulement du programme

Centrage

Perçage

Taraudage M6

Les coordonnées des trous sont mémorisées dans
le tableau de points TAB1.PNT (cf. page suivante) et
appelées par la TNC avec G79 PAT.

Les rayons d'outils sont sélectionnés de manière à
ce que toutes les phases de l'usinage puissent être
visionnées sur le graphisme de test.

X

Y

20

10

100

100

10

90

90

80

30

55

40

65

M6

8.3 Cycles de perçage
