8 Programmation: Cycles
152
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon G40.
Le signe du paramètre de cycle Profondeur détermine le
sens de l‘usinage.
ú
Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú
Profondeur Q201 (en incrémental): distance entre
surface pièce et fond du trou (pointe cônique du foret)
ú
Avance plongée en profondeur Q206: vitesse de
déplacement de l‘outil lors du perçage, en mm/min.
ú
Profondeur de passe Q202 (en incrémental): distance
parcourue par l‘outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
■
Profondeur de passe = profondeur
■
Profondeur de passe > profondeur
La profondeur de perçage n‘est pas forcément un
multiple de la profondeur de passe
ú
Temporisation en haut Q210: durée en secondes de
rotation à vide de l‘outil à la distance d'approche après
que la TNC l'ait rétracté du trou pour le débridage.
ú
Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú
2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
ú
Valeur de réduction Q212 (en incrémental): après
chaque passe, la TNC diminue la profondeur de passe
de cette valeur
ú
Nb brise copeaux avant retrait Q213: nombre de brise-
copeaux avant que la TNC ne rétracte l‘outil hors du
trou pour le débrider. Pour briser les copeaux, la TNC
rétracte l‘outil de 0,2 mm
ú
Profondeur de passe min. Q205 (en incrémental): si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
ú
Temporisation au fond Q211: durée en secondes de
rotation à vide de l'outil au fond du trou

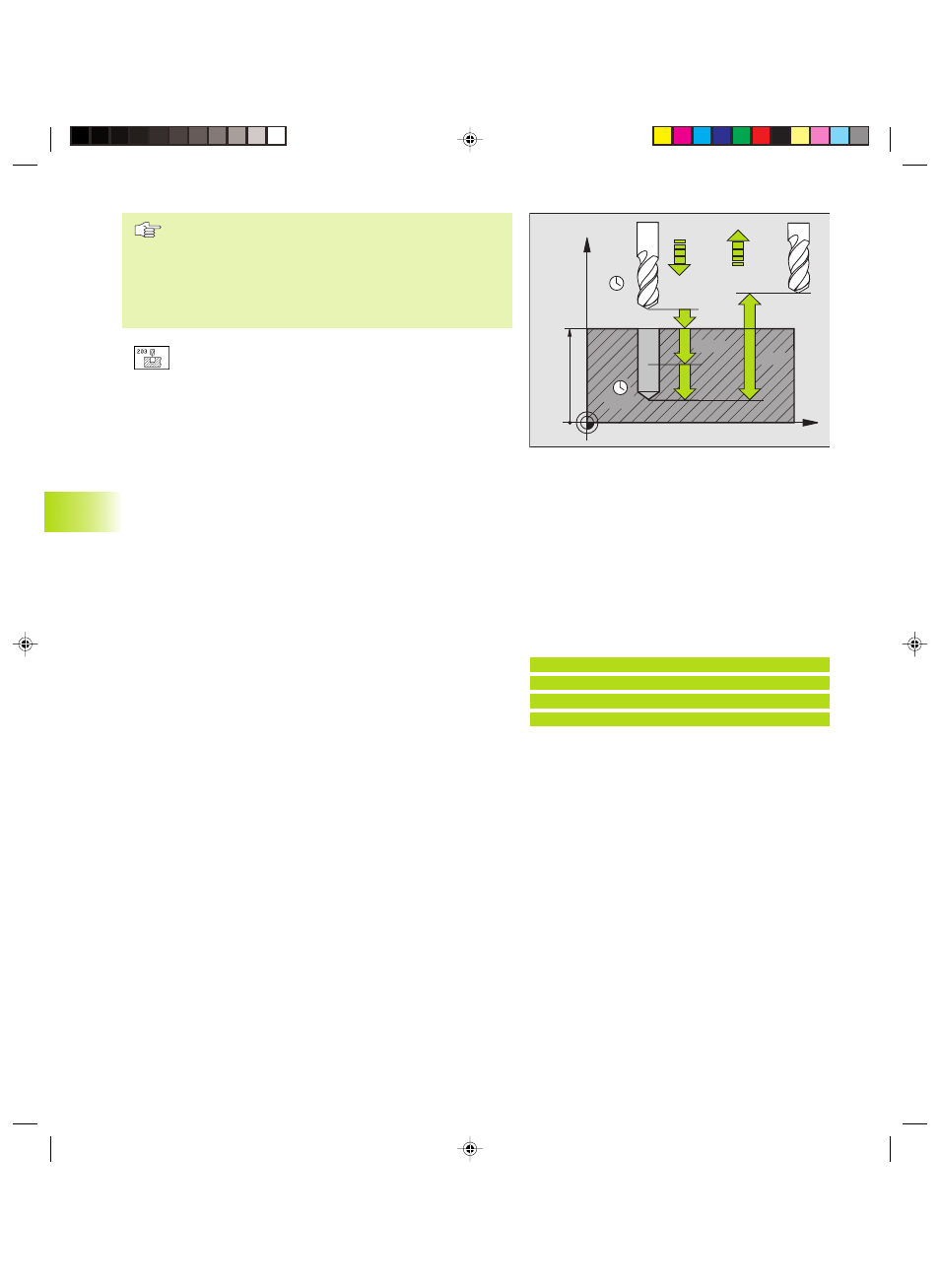

X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
8.3 Cycles de perçage
ú
Avance de retrait Q208: vitesse de déplacement
de l‘outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208=0, sortie alors en avance
rapide
En outre pour la TNC 426, TNC 430 avec logiciel
CN 280 474-xx:
ú
Retrait brise-copeaux Q256 (en incrémental):
Valeur pour le retrait de l'outil lors du brise-
copeaux
Exemple de séquence CN:
N10 G203 Q200=2 Q201=-20 Q206=150
Q202=5 Q210=0 Q203=+0 Q204=50
Q212=0.2 Q213=3 Q205=3 Q211=0.25
Q208=500*
