HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 347
![background image](/files/816114/content/doc347.png)
13 Fonctions MOD
332
13.14 Sélection langue pr
ogr
. pour positionnemnet intr
od.
manuelle;
13.15 Sélection d'ax
e
pour séquence L (sauf TNC
41
0,
dialogue T
e
x
te
clair seulement)
13.14 Sélectionner la langue de
programmation pour le
positionnement avec introduction
manuelle
La fonction MOD Introduction de programme vous permet de
commuter la programmation du fichier en mode Positionnement
avec introduction manuelle:
■
Programmation en dialogue Texte clair:
Introduction de programme: HEIDENHAIN
■
Programmation en DIN/ISO:
Introduction de programme: ISO
13.15 Sélection d'axe pour
séquence L (sauf TNC 410,
dialogue Texte clair seulement)
Dans le champ d‘introduction permettant la sélection d'axe, vous
définissez les coordonnées de la position effective de l‘outil à
prendre en compte dans une séquence L. Une séquence L séparée
est générée à l+aide de la touche „Prise en compte de position
effective“. La sélection des axes est réalisée par bit, comme avec
les paramètres-machine:
Sélection d'axe
%11111
Prise en compte axes X, Y, Z, IV, V
Sélection d'axe
%01111
Prise en compte axes X, Y, Z, IV
Sélection d'axe
%00111
Prise en compte axes X, Y, Z
Sélection d'axe
%00011
Prise en compte axes X, Y
Sélection d'axe
%00001
Prise en compte axe X

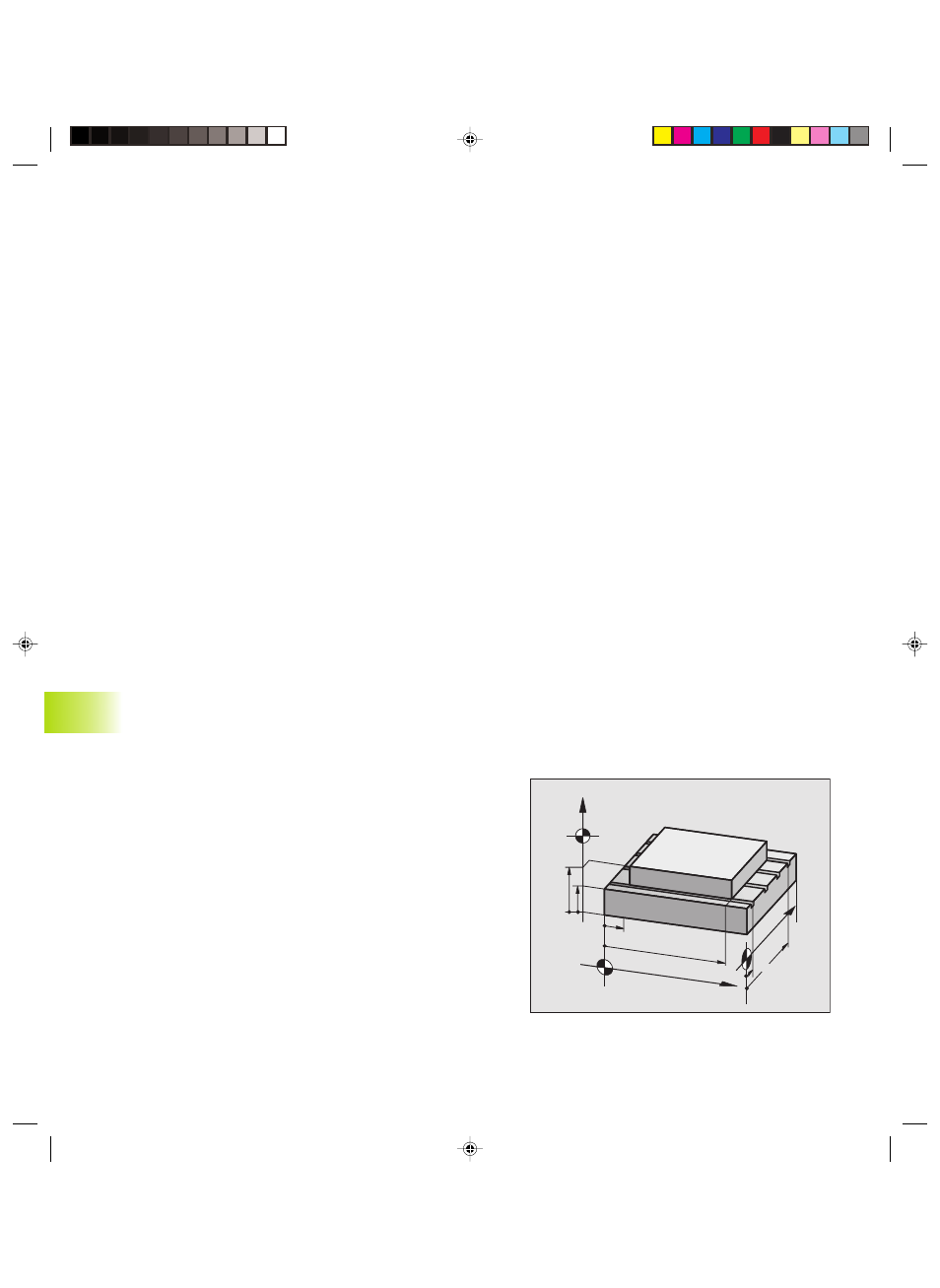

13.16 Introduire les limites de la zone de
déplacement, affichage point zéro
Dans la zone de déplacement max., vous pouvez limiter la course
utile pour les axes de coordonnées.
Exemple d‘application: Protection d‘un appareil diviseur contre tout
risque de collision
La zone de déplacement max. est limitée par des commutateurs de
fin de course de logiciel. La course utile est limitée avec la fonction
MOD: COMMUTATEUR FIN DE COURSE: Vous introduisez dans les
sens positif et négatif des axes les valeurs max. se référant au point
zéro machine. Si votre machine dispose de plusieurs zones de
déplacement, vous pouvez configurer la limitation de zone
séparément pour chacune d'entre elles (Softkey COMMUT. FIN DE
COURSE (1) à COMMUT. FIN DE COURSE (3), sauf TNC 410).
Z
Y
X
Z
min
Z
max
X
min
Y
max
Y
min
X
max
Pkap13.pm6
28.06.2006, 14:54
332
