149
TNC 410, TNC 426, TNC 430 HEIDENHAIN
ú
2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
En outre pour la TNC 426, TNC 430 avec logiciel CN
280 474-xx:
ú
Temporisation au fond Q211: durée en secondes de
rotation à vide de l'outil au fond du trou

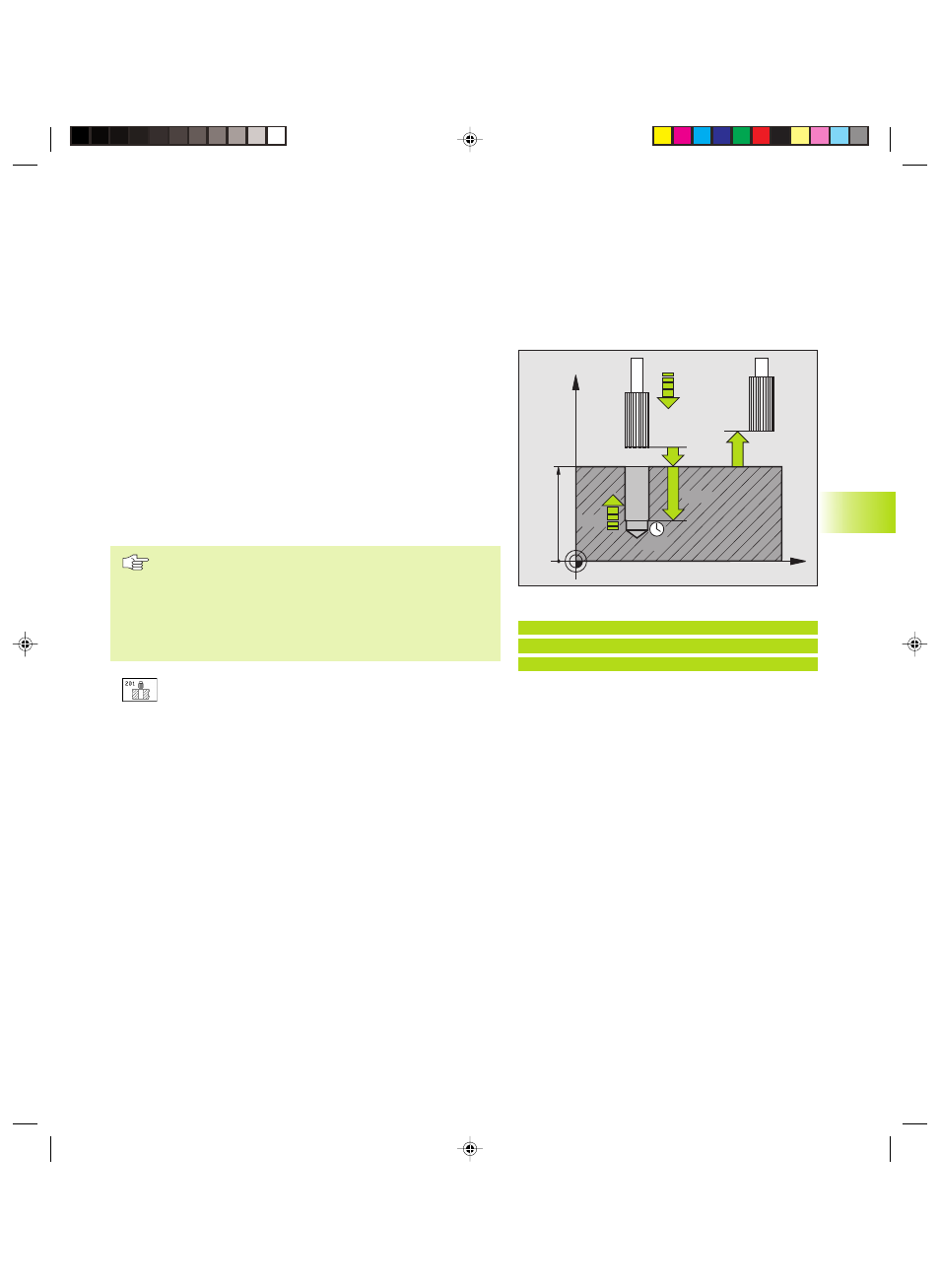

ALESAGE A L'ALESOIR (cycle G201)
1 La TNC positionne l‘outil dans l‘axe de broche en avance rapide, à
la distance d'approche programmée, au-dessus de la surface de la
pièce
2 Suivant l'avance F introduite, l‘outil alèse jusqu‘à la profondeur
programmée
3 Au fond du trou, l‘outil exécute une temporisation (si
programmée)
4 Pour terminer, la TNC rétracte l‘outil suivant l'avance F à la
distance d'approche puis, de là, en avance rapide, à la 2ème
distance d'approche – si celle-ci est programmée.
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon G40.
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
ú
Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú
Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du trou
ú
Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de l'alésage à l'alésoir, en
mm/min.
ú
Temporisation au fond Q211: durée en secondes de
rotation à vide de l'outil au fond du trou
ú
Avance de retrait Q208: vitesse de déplacement de
l‘outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, sortie alors avec avance alésage
à l'alésoir
ú
Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú
2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.3 Cycles de perçage
Exemple de séquence CN:
N80 G201 Q200=2 Q201=-20 Q206=150
Q211=0.25 Q208=500 Q203=+0
Q204=50*
Kkap8.pm6
28.06.2006, 14:54
149
