4 cont our nag es – coor données car tésiennes – HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 120

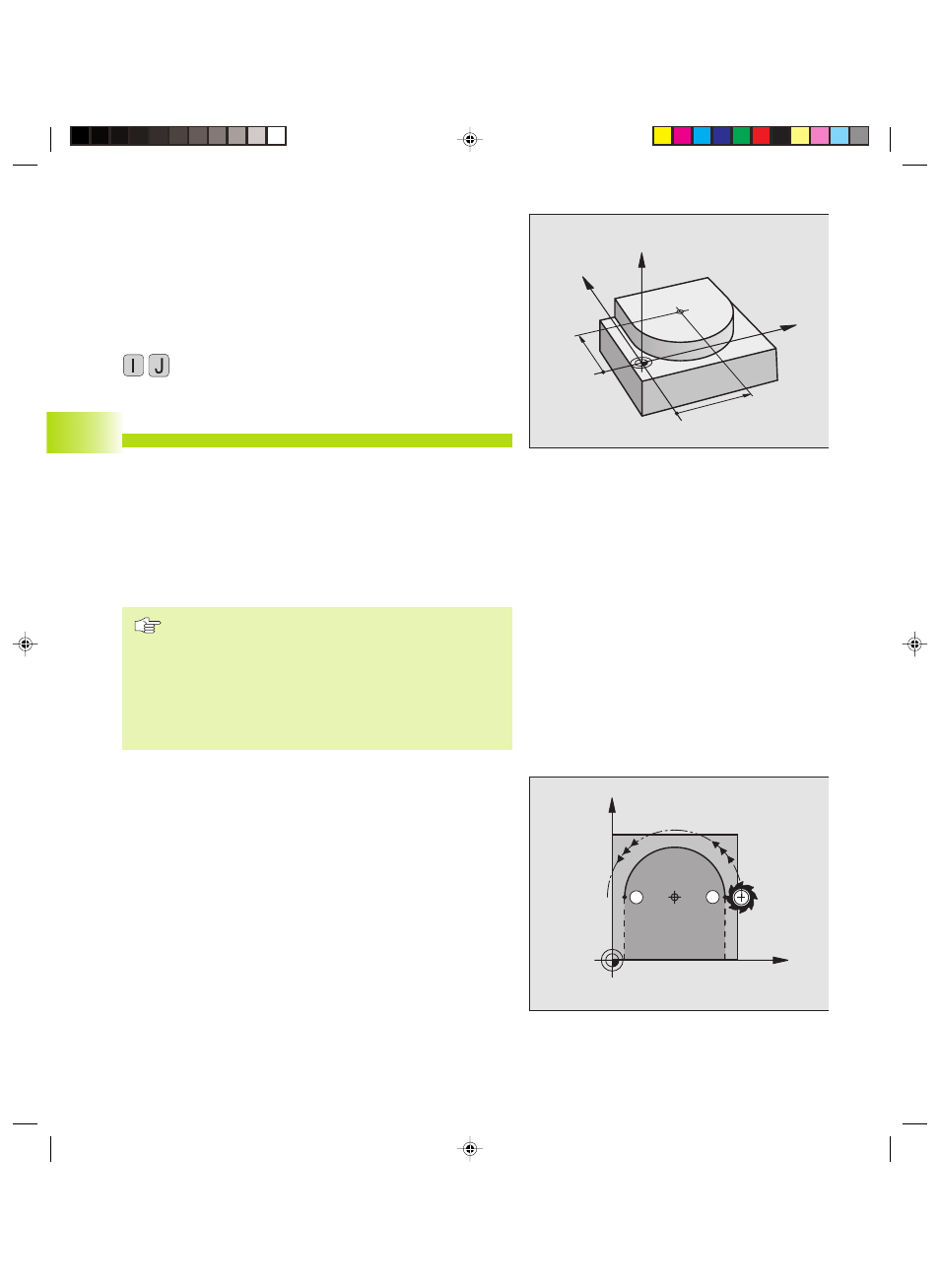

![background image](/files/816114/content/doc120.png)
104
6 Programmation: Programmer les contours
6.4 Cont
our
nag
es – Coor
données car
tésiennes
Centre de cercle I, J
Définissez le centre du cercle pour les trajectoires circulaires que
vous programmez avec les fonctions G02/G03. Pour cela:
■
introduisez les coordonnées cartésiennes du centre du cercle ou
■
prenez en compte la dernière position programmée avec G29
■
prenez en compte les coordonnées avec la touche „Prise en
compte de position effective“
ú
Introduire les coordonnées du centre du cercle
Pour prendre en compte la dernière position
programmée: introduire G29
Exemple de séquences CN
N50 I+25 J+25 *
Durée de l‘effet
Le centre du cercle reste défini jusqu‘à ce que vous programmiez
un nouveau centre de cercle. Vous pouvez également définir un
centre de cercle pour les axes auxiliaires U, V et W.
Introduire le centre de cercle I, J en incrémental
Une coordonnée introduite en valeur incrémentale pour le centre
du cercle se réfère toujours à la dernière position d‘outil
programmée.
Avec I et J, vous désignez une position comme centre de
cercle: L‘outil ne se déplace pas jusqu‘à cette position.
Le centre du cercle correspond simultanément au pôle
pour les coordonnées polaires.
Si vous désirez définir des axes paraxiaux comme pôle,
appuyez tout d'abord sur la touche I (J) du clavier ASCII,
puis sur la touche d'axe orange de l'axe paraxial
correspondant.
Trajectoire circulaire G02/G03/G05 autour du centre
de cercle I, J
Définissez le centre I, J avant de programmer la trajectoire
circulaire. La dernière position d‘outil programmée avant la
trajectoire circulaire correspond au point initial de la trajectoire
circulaire.
Sens rot.
■
sens horaire: G02
■
sens anti-horaire: G03
■
sans indication de sens: G05
La TNC se déplace sur la trajectoire circulaire dans le dernier sens
programmé.
CC
Z
Y
X
I
J
S
E
X
Y
I,J
Gkap6.pm6
28.06.2006, 14:54
104
