TNC 410, TNC 426, TNC 430 HEIDENHAIN
331
13.12 Sélectionner l‘affichage de
positions
Vous pouvez influer sur l‘affichage des coordonnées pour le mode
Manuel et les modes de déroulement du programme:

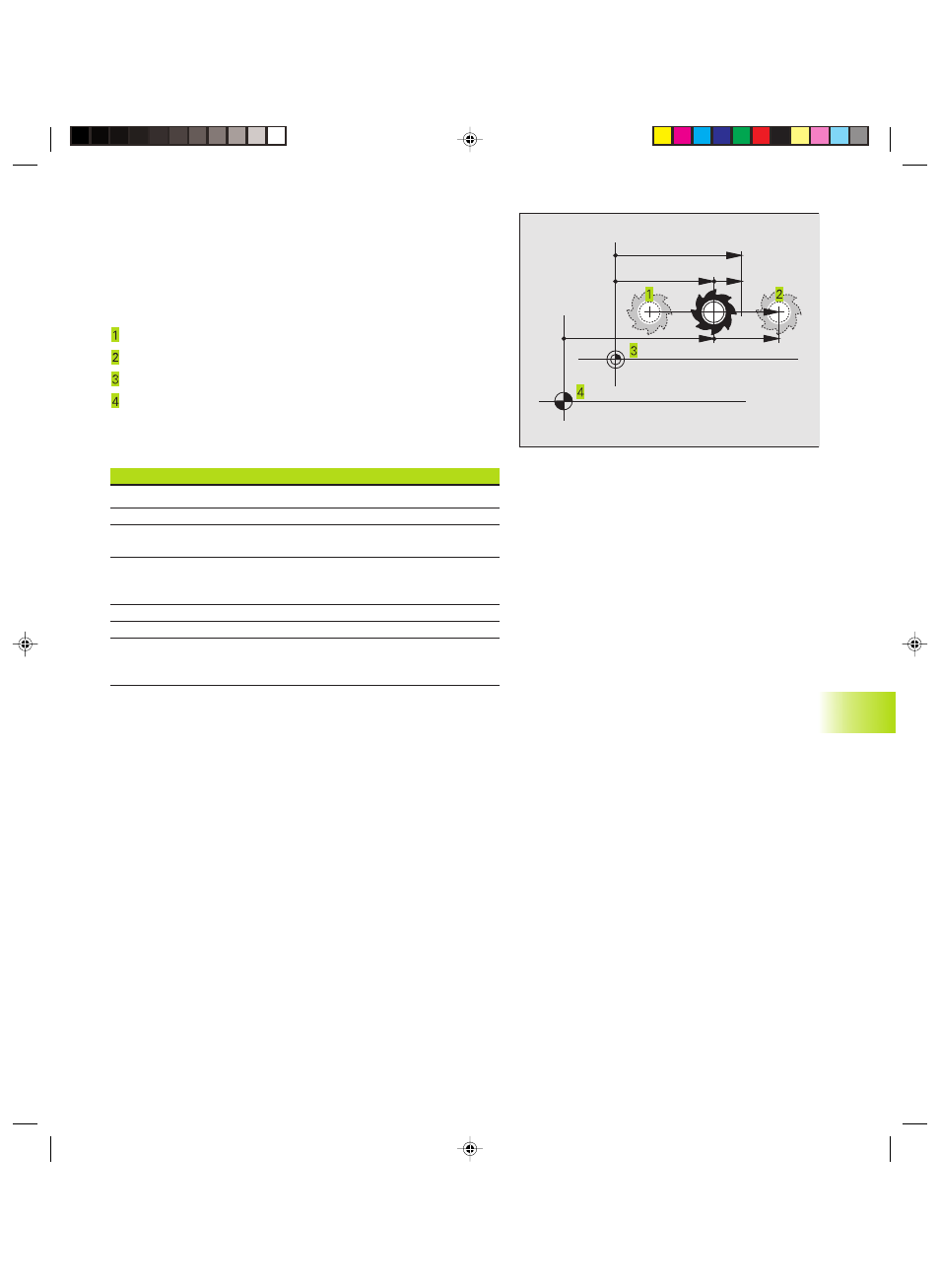

La figure de droite indique différentes positions de l‘outil
Position de départ
Position à atteindre par l‘outil
Point zéro pièce
Point zéro machine
Pour les affichages de positions de la TNC, vous pouvez
sélectionner les coordonnées suivantes:
Fonction
Affichage
Position nominale; valeur actuelle donnée par la TNC
NOM
Position effective; position actuelle de l‘outil
EFF
Position de référence; position effective calculée
REF
par rapport au point zéro machine
Chemin restant à parcourir jusqu‘à la position
DIST
programmée; différence entre la position effective
et la position à atteindre
Erreur de poursuite; différence entre la position
ER.P
Déviation de la tige du palpeur mesurant
DEV
Déplacements exécutés avec la fonction de
M118
superposition de la manivelle (M118)
(seulement affichage de position 2, sauf TNC 410)
La fonction MOD: Affichage de position 1 vous permet de
sélectionner l‘affichage de position dans l‘affichage d‘état.
La fonction MOD: Affichage de position 2 vous permet de
sélectionner l'affichage de position dans l'affichage d'état
supplémentaire.
13.13 Sélectionner l‘unité de mesure
Grâce à cette fonction, vous pouvez définir si la TNC doit afficher les
coordonnées en mm ou en inch (pouces).
■
Système métrique: ex. X = 15,789 (mm):
Fonction MOD Commutation mm/inch MM. Affichage avec 3
chiffres après la virgule
■
Affichage en pouces: ex. X = 0,6216 (inch):
Fonction MOD Commutation mm/inch INCH Affichage avec 4
chiffres après la virgule
NOM
EFF
ER.P
REF
DIST
13.12 Sélectionnner l'af
fic
hag
e de position;
13.3 Sélectionner l'unité de mesur
e
