203
TNC 410, TNC 426, TNC 430 HEIDENHAIN

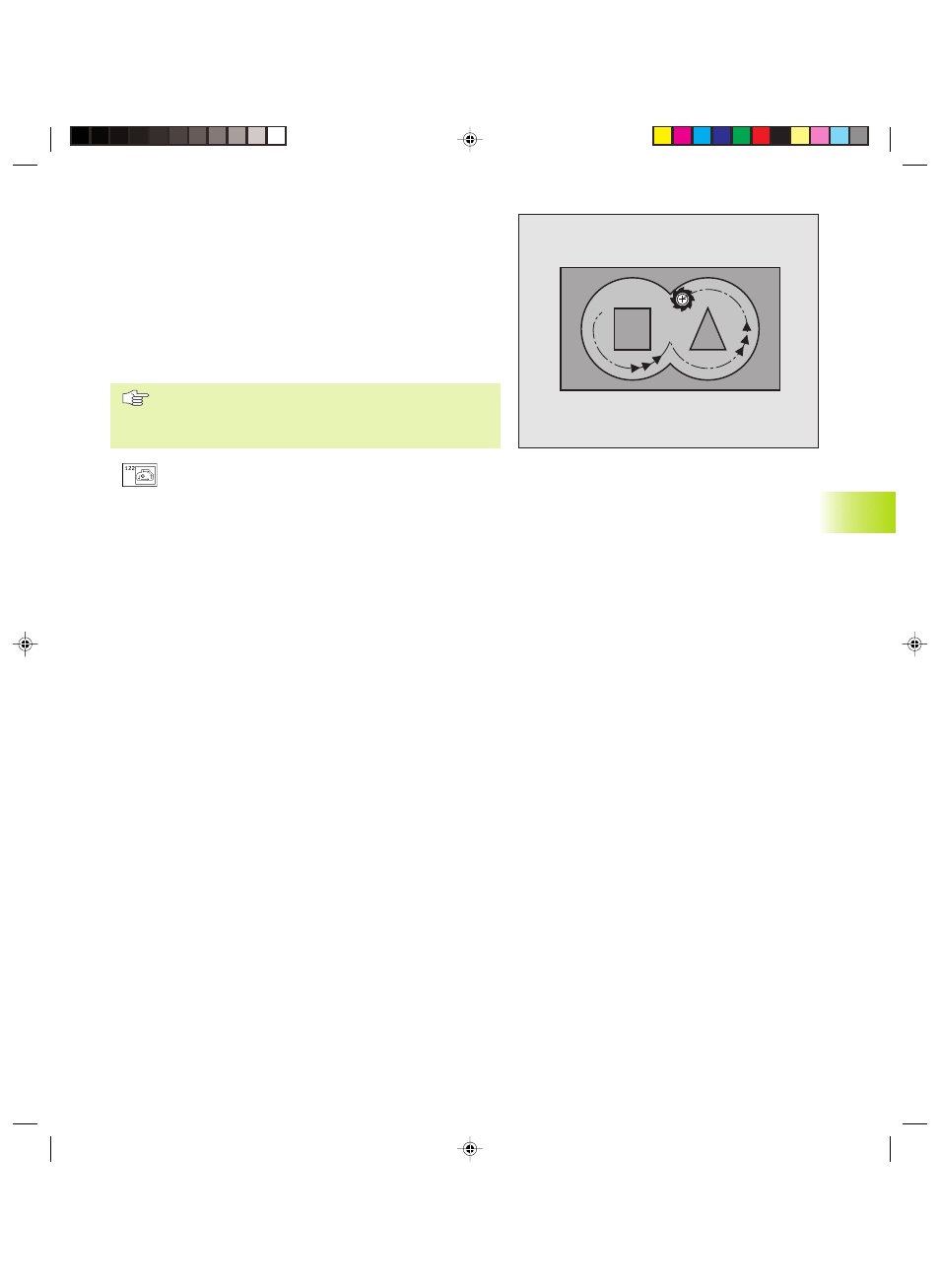

EVIDEMENT (cycle G122)
1 La TNC positionne l‘outil au-dessus du point de plongée. La
surép. latérale de finition est alors prise en compte.
2 Lors de la première profondeur de passe, l'outil fraise le contour
de l'intérieur vers l'extérieur, suivant l'avance de fraisage Q12
3 Les contours d‘îlots (ici: C/D) sont fraisés librement en se
rapprochant du contour des poches
4 Pour terminer, la TNC parcourt le contour des poches et rétracte
l‘outil à la hauteur de sécurité
Remarques avant que vous ne programmiez
Utiliser si nécessaire une fraise à denture frontale (DIN
844) ou prépercer avec le cycle G121.
ú
Profondeur de passe Q10 (en incrémental): Distance
parcourue par l‘outil en une passe
ú
Avance plongée en profondeur Q11: avance de
plongée en mm/min.
ú
Avance d'évidement Q12: avance de
fraisage en mm/min.
ú
Numéro outil d'évidement Q18: numéro de l'outil
avec lequel la TNC vient d'effectuer l'évidement. S‘il
n‘y a pas eu de pré-évidement, „0“ a été programmé;
si vous introduisez ici un numéro, la TNC n‘évidera
que la partie qui n‘a pas pû être évidée avec l‘outil de
pré-évidement.
Si la zone à évider en second lieu ne peut être
abordée latéralement, la TNC effectue une plongée
pendulaire; A cet effet, vous devez définir la longueur
de dent LCUTS et l‘angle max. de plongée ANGLE de
l‘outil à l‘intérieur du tableau d‘outils TOOL.T (cf. p. 5.2).
Le TNC émettra le cas échéant un message d‘erreur
ú
Avance pendulaire Q19: avance pendulaire exprimée
en mm/min.
8.7 Cy
cles SL,
gr
oupe II (sauf
TNC
41
0)
C
D
A
B
