7 Programmation: Fonctions auxiliaires 130
X
Y
S S
X
Y
11 12
10
7.4 F
onctions auxiliair
es pour le compor
tement de cont
our
nag
e

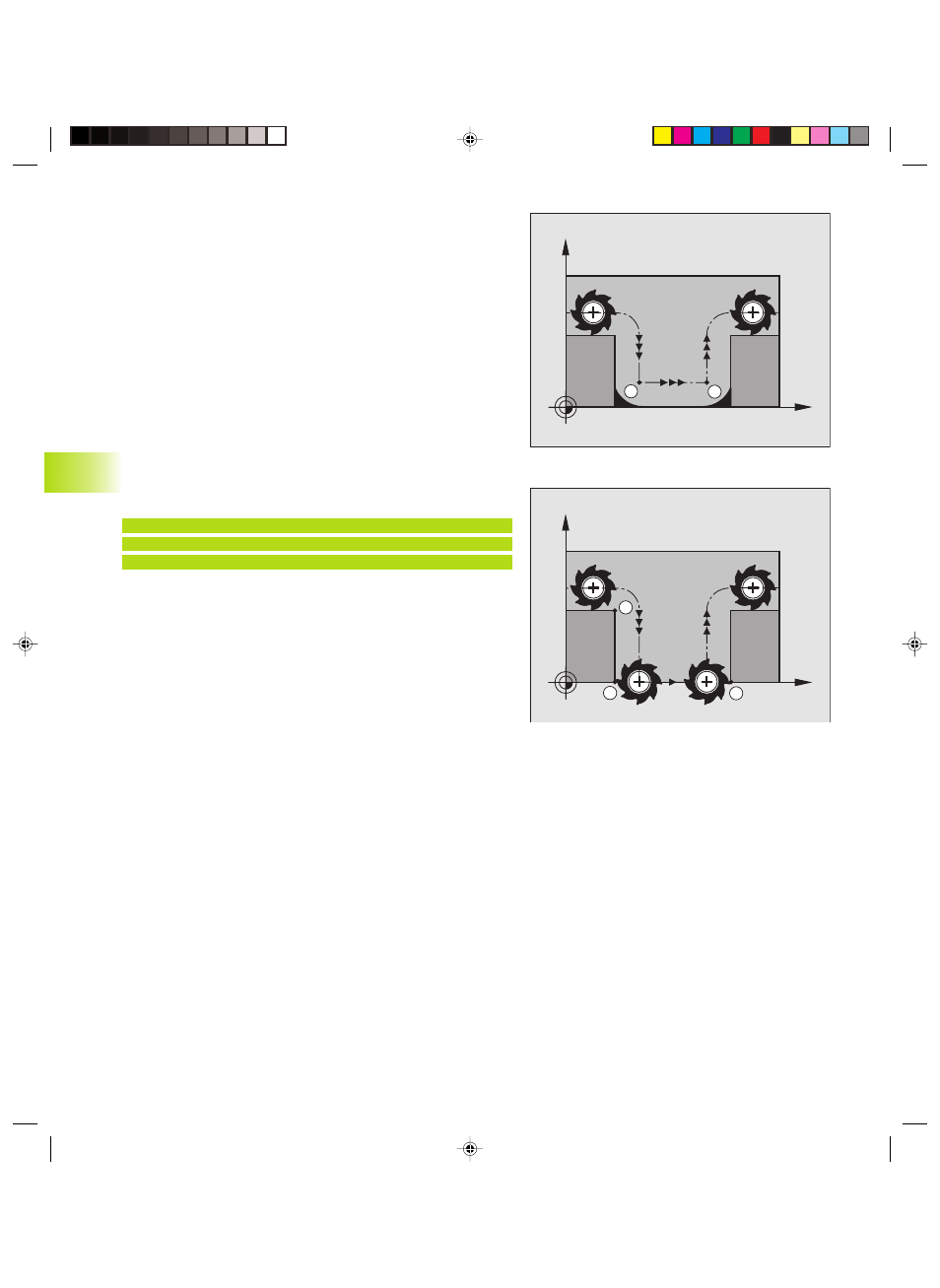

Usinage complet d‘angles de contour ouverts: M98
Comportement standard
Aux angles internes, la TNC calcule le point d‘intersection des
trajectoires de la fraise et déplace l‘outil à partir de ce point, dans la
nouvelle direction.
Lorsque le contour est ouvert aux angles, l‘usinage est alors
incomplet: cf. figure de droite, en haut.
Comportement avec M98
Avec M98, la TNC déplace l‘outil jusqu‘à ce que chaque point du
contour soit réellement usiné: cf. figure de droite, en bas.
Effet
M98 n‘est active que dans les séquences de programme où elle a
été programmée.
M98 devient active en fin de séquence.
Exemple de séquences CN
Aborder les uns après les autres les points 10, 11 et 12 du contour:
N100 G01 G41 X ... Y... F *
N110 X... G91 Y... M98 *
N120 X+ ... *
