3 cycles de perçage – HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 175
159
TNC 410, TNC 426, TNC 430 HEIDENHAIN

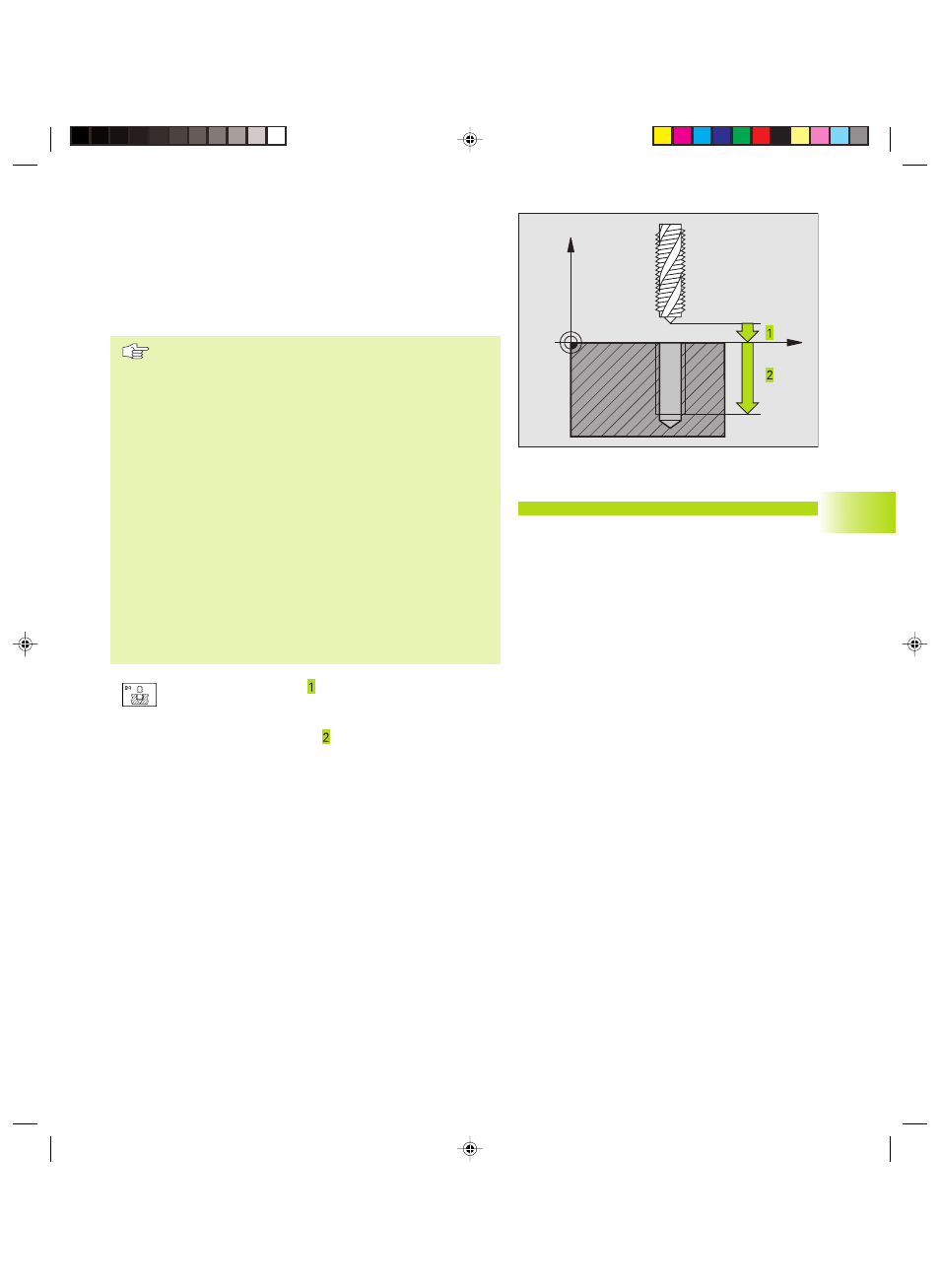

TARAUDAGE avec mandrin de compensation
(cycle G84)
1 L'outil se déplace en une passe à la profondeur de perçage
2 Le sens de rotation de la broche est ensuite inversé et l‘outil est
rétracté à la position initiale après temporisation
3 A la position initiale, le sens de rotation est à nouveau inversé
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon G40.
Programmer la séquence de positionnement du point
initial dans l‘axe de broche (distance d'approche au-
dessus de la surface de la pièce).
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
L‘outil doit être bridé dans un mandrin de serrage
permettant une correction de longueur. Le mandrin sert
à compenser les tolérances d‘avance et de vitesse de
rotation en cours d‘usinage.
Pendant l‘exécution du cycle, le potentiomètre de broche
est inactif. Le potentiomètre d‘avance est encore
partiellement actif (définition par le constructeur de la
machine, consulter le manuel de la machine).
Pour le taraudage à droite, activer la broche avec M3, et à
gauche, avec M4.
ú
Distance d'approche (en incrémental): distance
entre la pointe de l‘outil (position initiale) et la surface
de la pièce; valeur indicative: 4x pas de vis
ú
Profondeur de perçage (longueur du filet, en
incrémental): distance entre la surface de la pièce et la
fin du filet
ú
Temporisation en secondes: introduire une valeur
comprise entre 0 et 0,5 seconde afin d‘éviter que
l‘outil ne se coince lors de son retrait
ú
Avance F: vitesse de déplacement de l‘outil lors du
taraudage
Calcul de l‘avance: F = S x p
F: avance en mm/min.)
S: vitesse de rotation broche (tours/min.)
p: pas de vis (mm)
Dégagement de l'outil lorsque le programme est interrompu
(sauf TNC 410)
Si vous appuyez sur la touche stop externe pendant le taraudage, la
TNC affiche une softkey vous permettant de dégager l‘outil.
X
Z
8.3 Cycles de perçage
Exemple de séquence CN:
N13 G84 P01 2 P02 -20 P03 0 P04 100*
Kkap8.pm6
28.06.2006, 14:54
159
