Conserver la position de la pointe de l'outil lors du
positionnement des axes inclinés (TCPM*): M128
Comportement standard
La TNC déplace l‘outil jusqu‘aux positions définies dans le
programme d'usinage. Dans le programme, si la position d'un axe
rotatif est modifiée, le décalage qui en résulte sur les axes linéaires
doit être calculé et le déplacement doit être réalisé dans une
séquence de positionnement (cf. fig. de gauche sous M114).
Comportement avec M128

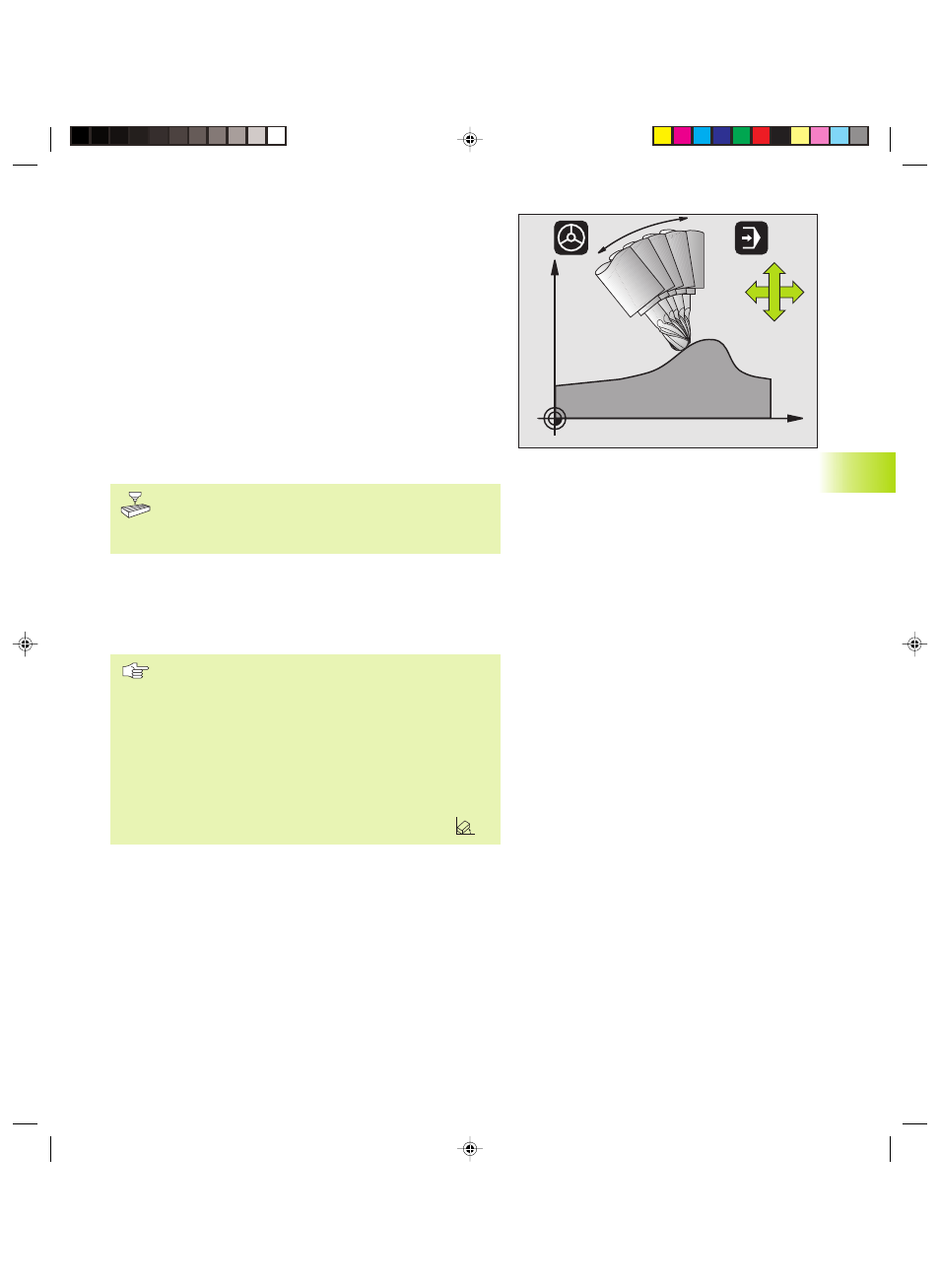

Si la position d'un axe incliné commandé est modifiée dans le
programme, pendant la procédure d'inclinaison, la position de la
pointe de l'outil n'est pas modifiée par rapport à la pièce.
Pour modifier la position de l'axe incliné avec la manivelle pendant
l'exécution du programme, utilisez M118 en liaison avec M128.
Lorsque M128 est active, l'autorisation d'un positionnement avec la
manivelle a lieu dans le système de coordonnées machine.
Pour les axes inclinés avec denture Hirth: ne modifier la
position de l'axe incliné qu'après avoir dégagé l'outil.
Sinon, la sortie hors de la denture pourrait endommager
le contour.
Derrière M128, vous pouvez encore introduire une avance avec
laquelle la TNC exécutera les déplacements d'équilibrage sur les
axes linéaires. Si vous n'introduisez aucune avance ou si vous
introduisez une avance supérieure à l'avance inscrite dans le
paramètre-machine 7471, c'est l'avance du paramètre-machine 7471
qui sera active.
Avant les positionnements avec M91 ou M92 et avant
une séquence T: annuler M128.
Pour éviter d'endommager le contour, vous ne devez
utiliser avec M128 que des fraises à crayon.
La longueur d'outil doit se référer au centre de la bille de
la fraise à crayon.
La TNC n'exécute pas d'inclinaison simultanée de la
correction du rayon d'outil. Il en résulte une erreur qui
dépend de la position angulaire de l'axe rotatif.
Lorsque M128 est active, la TNC affiche le symbole
.
*) TCPM = Tool Center Point Management
