1 pr incipes de base – HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 49
33
TNC 410, TNC 426, TNC 430 HEIDENHAIN
Système de référence
Un système de référence vous permet de définir sans ambiguité
les positions dans un plan ou dans l‘espace. La donnée de position
se réfère toujours à un point défini; elle est décrite au moyen de
coordonnées.
Dans le système de coordonnées cartésiennes, trois directions
sont définies en tant qu‘axes X, Y et Z. Les axes sont
perpendiculaires entre eux et se rejoignent en un point: le point
zéro. Une coordonnée indique la distance par rapport au point zéro,
dans l‘une de ces directions. Une position est donc décrite dans le
plan au moyen de deux coordonnées et dans l‘espace, au moyen
de trois coordonnées.
Les coordonnées qui se réfèrent au point zéro sont désignées
comme coordonnées absolues. Les coordonnées relatives se
réfèrent à une autre position quelconque (point de référence) du
système de coordonnées. Les valeurs des coordonnées relatives
sont aussi appelées valeurs de coordonnées incrémentales.
Systèmes de référence sur fraiseuses
Pour l‘usinage d‘une pièce sur une fraiseuse, vous vous référez

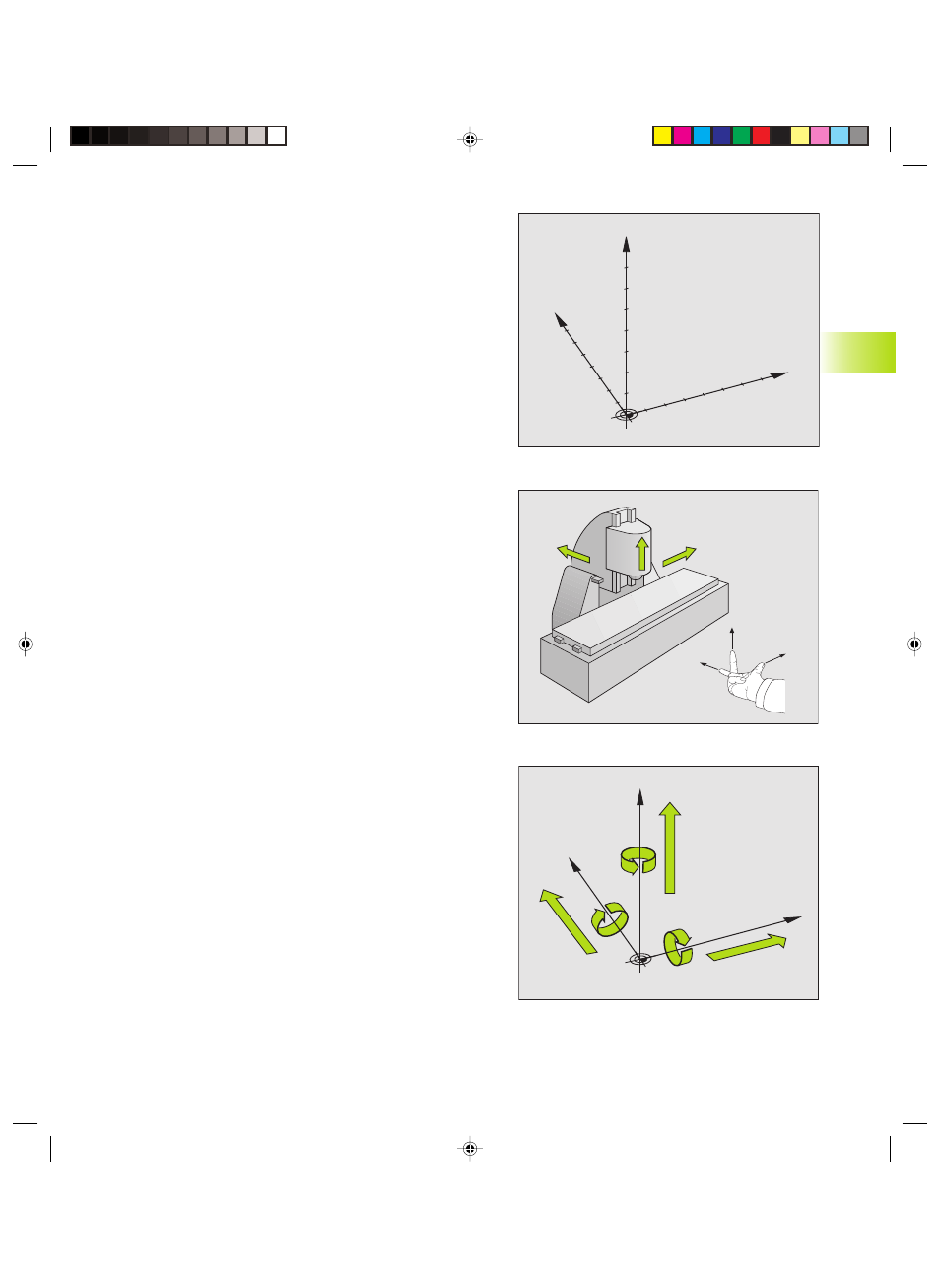

généralement au système de coordonnées cartésiennes. La figure
de droite illustre la relation entre le système de coordonnées
cartésiennes et les axes de la machine. La règle des trois doigts de
la main droite est un moyen mnémotechnique: Si le majeur est
dirigé dans le sens de l‘axe d‘outil, de la pièce vers l‘outil, il indique
alors le sens Z+; le pouce indique le sens X+ et l‘index, le sens Y+.
La TNC 410 peut commander jusqu'à 4 axes, la TNC 426, jusqu'à 5
axes et la TNC 430, jusqu'à 9 axes. Outres les axes principaux X, Y
et Z, on a également les axes auxiliaires U, V et W qui leur sont
parallèles. Les axes rotatifs sont les axes A, B et C. La figure en bas,
à droite illustre la relation entre les axes auxiliaires ou axes rotatifs
et les axes principaux.
4.1 Pr
incipes de base
W+
C+
B+
V+
A+
U+
Y
X
Z
Y
X
Z
+X
+Y
+Z
+X
+Z
+Y
Ekap4.pm6
28.06.2006, 14:54
33
