HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 188
![background image](/files/816114/content/doc188.png)
8 Programmation: Cycles
172

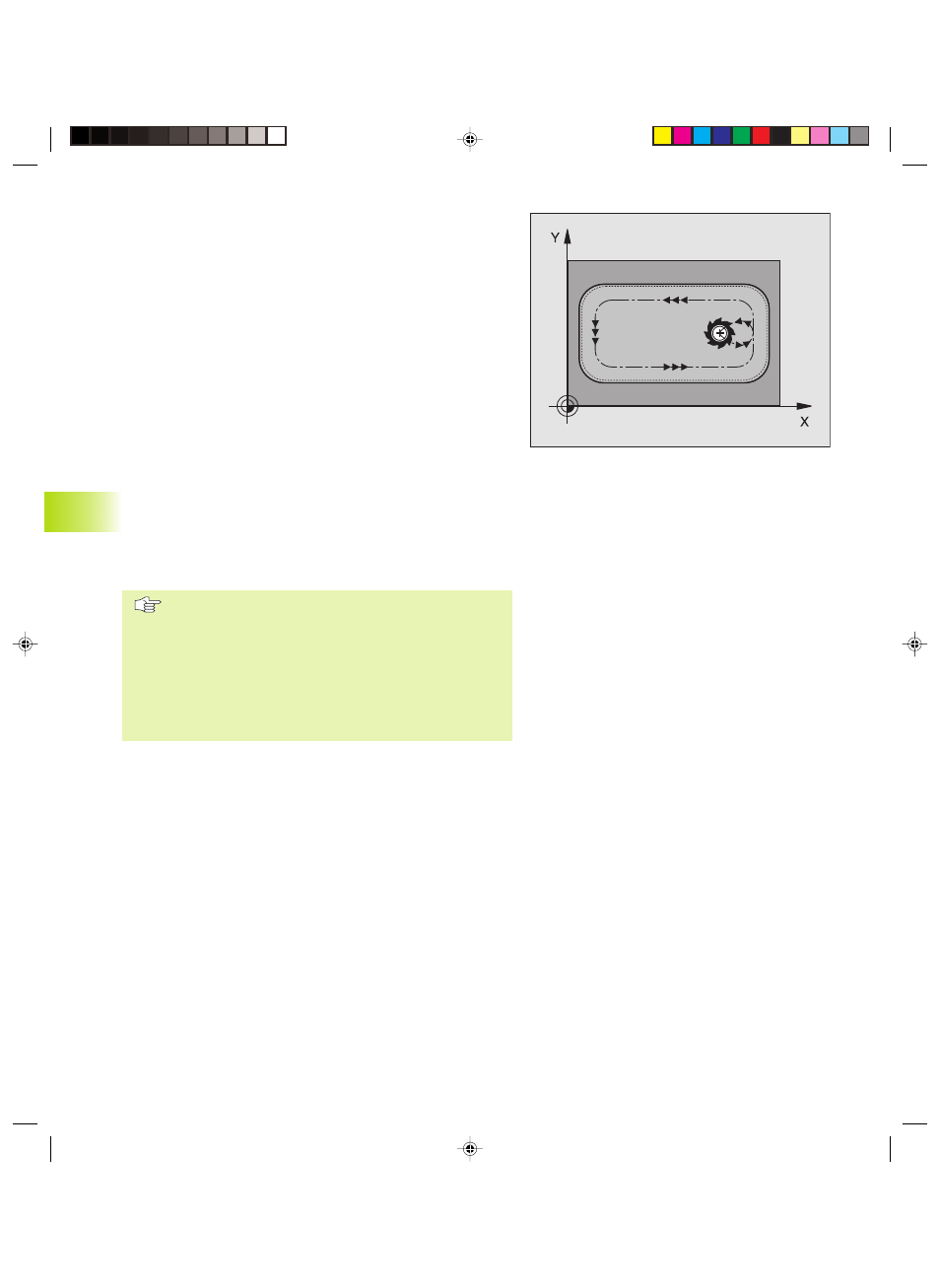

FINITION DE POCHE (cycle G212)
1 La TNC déplace l‘outil automatiquement dans l‘axe de broche à la
distance d'approche ou – si celle-ci est programmée – à la 2ème
distance d'approche, puis au centre de la poche
2 Partant du centre de la poche, l‘outil se déplace dans le plan
d‘usinage jusqu‘au point initial de l‘usinage. Pour le calcul du
point initial, la TNC tient compte de la surépaisseur et du rayon de
l‘outil Le cas échéant, la TNC perce au centre de la poche
3 Si l‘outil se trouve à la 2ème distance d'approche, la TNC le
déplace en avance rapide à la distance d'approche et ensuite, à la
première profondeur de passe suivant l'avance plongée en
profondeur
4 Ensuite, l‘outil se déplace tangentiellement au contour partiel
usiné et fraise sur le contour en avalant
5 Puis l‘outil quitte le contour par tangentement pour retourner au
point initial dans le plan d‘usinage
6 Ce processus (3 à 5) est répété jusqu‘à ce que la profondeur
programmée soit atteinte
7 En fin de cycle, la TNC déplace l‘outil en rapide à la distance
d'approche ou – si celle-ci est programmée – à la 2ème distance
d'approche, puis pour terminer, au centre de la poche (position
finale = position initiale)
Remarques avant que vous ne programmiez
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Si vous désirez une finition de la poche dans la masse,
utilisez une fraise à denture frontale (DIN 844) et
introduisez une petite valeur pour l'avance plongée en
profondeur.
Taille min. de la poche: trois fois le rayon d'outil.
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
Kkap8.pm6
28.06.2006, 14:54
172
