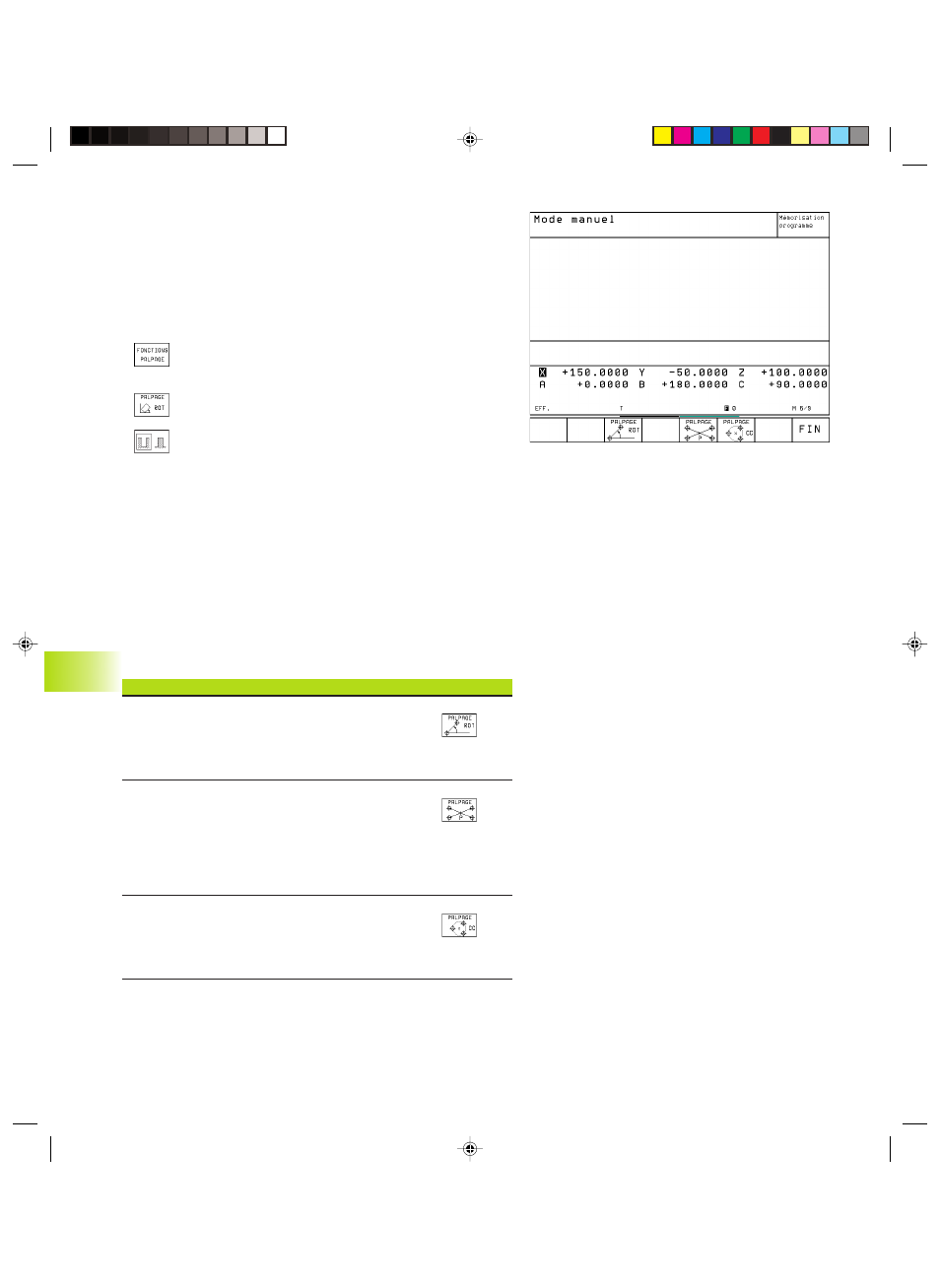

12 Palpeurs 3D
306
Initialiser les points de référence à l'aide
de trous (sauf TNC 410)
Un second menu de softkeys contient des softkeys permettant
l‘utilisation de trous ou de tenons circulaires pour initialiser le point
de référence.
Définir si l'on doit palper des trous ou des tenons circulaires
ú
Sélectionner la fonction de palpage: appuyer sur la
softkey FONCTIONS PALPAGE, commuter à nouveau
le menu de softkeys
ú
Sélectionner la fonction de palpage pour les trous:
appuyer, par ex. sur la softkey PALPAGE ROT
ú
Sélectionner les trous ou les tenons circulaires:
l'élément actif est alors encadré
Palper les trous
Pré-positionner le palpeur approximativement au centre du trou.
L‘action sur la touche START externe entraîne le palpage
automatique de quatre points de la paroi du trou.
Puis, la TNC déplace le palpeur jusqu‘au trou suivant et répète la
même procédure de palpage. Elle la répète jusqu'à ce que tous les
trous aient été palpés pour déterminer le point de référence.
Palper les tenons circulaires
Positionner le palpeur à proximité du premier point de palpage sur
le tenon circulaire. Avec la softkey, sélectionner le sens du palpage,
exécuter le palpage à l'aide de la touche START externe. Répéter
l'opération en tout quatre fois.
Utilisation
Softkey
Rotation de base sur 2 trous:
La TNC calcule l‘angle entre la ligne
reliant les centres des trous et une position
nominale (axe de référence angulaire)
Point de référence sur 4 trous:
La TNC calcule le point d‘intersection des
lignes reliant les deux premiers et les deux
derniers trous palpés. Palpez en croix (comme sur
la softkey) car sinon la TNC calcule un point de
référence erroné
Centre de cercle sur 3 trous:
La TNC calcule une trajectoire circulaire sur
laquelle sont situés les 3 trous et détermine le
centre de cercle de cette trajectoire circulaire.
12.2 Initialiser le point de référ
ence a
v
ec palpeurs 3D
