8 Programmation: Cycles
208

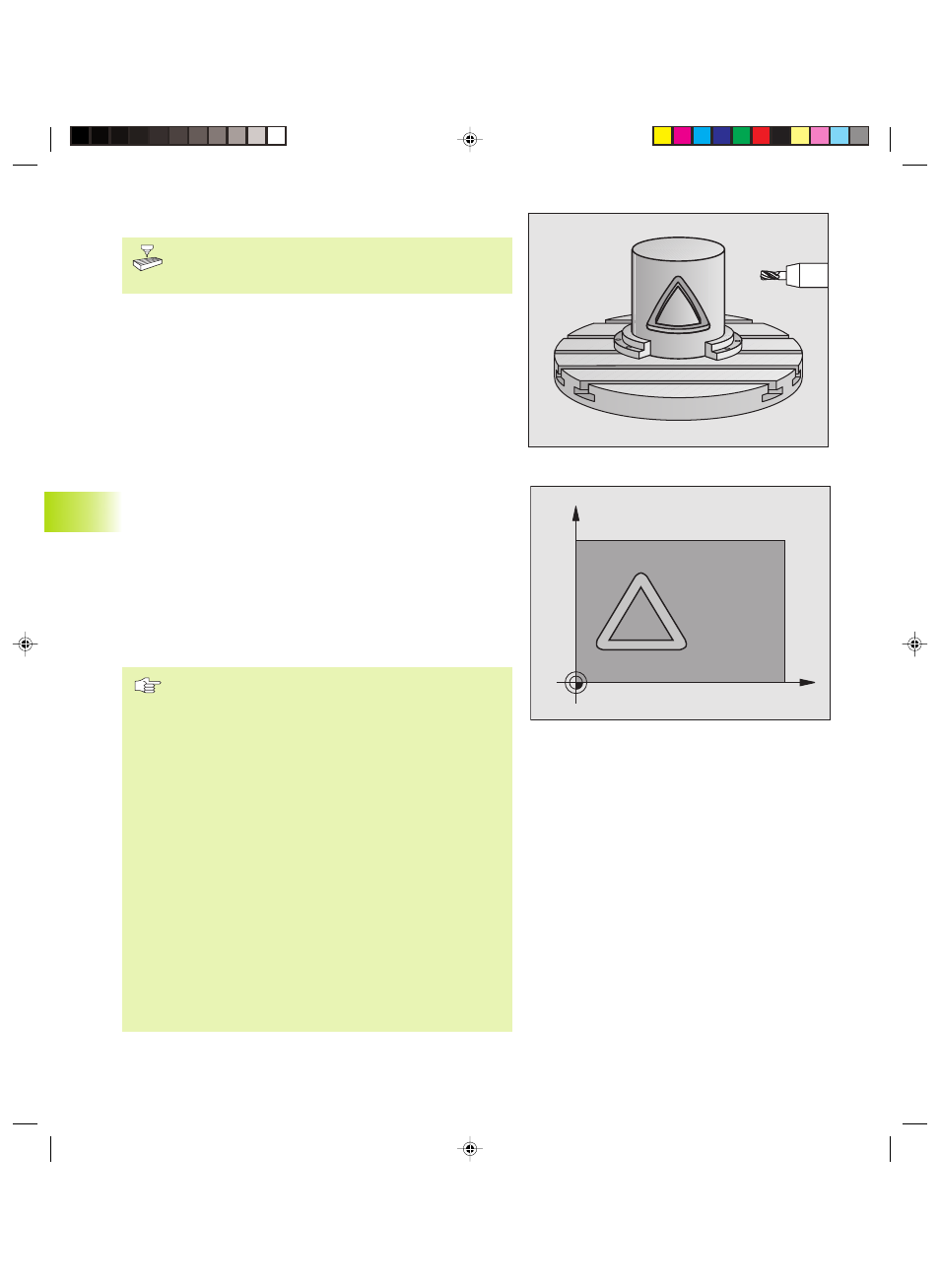

CORPS D'UN CYLINDRE (cycle G127)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l‘utilisation du cycle
G127 CORPS D'UN CYLINDRE.
Ce cycle vous permet de transposer le déroulé d'un contour sur le
corps d'un cylindre. Dans cette opération, on quitte le contour
programmé avec G40 ou avec G41/G42.
Vous décrivez le contour dans un sous-programme que vous
définissez avec le cycle G37 (CONTOUR).
Le sous-programme contient les coordonnées d'un axe angulaire
(ex. axe C) et de l'axe dont la trajectoire lui est parallèle (ex. axe Z).
Vous disposez des fonctions de contournage G1, G11, G24, G25 et
G2/G3/G12/G13 avec R.
Vous pouvez introduire soit en degrés, soit en mm (inch) les
données dans l‘axe angulaire (lors de la définition du cycle).
1 La TNC positionne l‘outil au-dessus du point de plongée. La
surép. latérale de finition est alors prise en compte.
2 Lors de la première profondeur de passe, l'outil fraise le contour
suivant l'avance de fraisage Q12, le long du contour programmé
3 A la fin du contour, la TNC déplace l'outil à la distance d'approche
et le replace au point de plongée;
4 Les phases 1 à 3 sont répétées jusqu'à ce que le profondeur de
fraisage programmée Q1 soit atteinte
5 Pour terminer, l'outil retourne à la distance d'approche
Remarques avant que vous ne programmiez
La mémoire réservée à un cycle SL est limitée. Ainsi, par
exemple, vous pouvez programmer au maximum 128
séquences linéaires dans un cycle SL.
Le signe du paramètre Profondeur détermine le sens de
l‘usinage.
Il convient d‘utiliser une fraise à denture frontale
(DIN 844).
Le cylindre doit avoir été bridé au centre du plateau
circulaire.
L‘axe de broche doit être perpendiculaire à l‘axe du
plateau circulaire. Dans le cas contraire, la TNC délivre un
message d‘erreur.
Vous ne pouvez pas exécuter ce cycle avec inclinaison
du plan d‘usinage.
La TNC vérifie que la trajectoire corrigée et non-corrigée
de l'outil soit bien située dans la zone d'affichage de l'axe
rotatif (définie dans le paramètre-machine 810.x.) Si la
TNC affiche le message d'erreur „Erreur de
programmation du contour“, initialiser le cas échéant PM
810.x = 0.
C
Z
8.7 Cy
cles SL,
gr
oupe II (sauf
TNC
41
0)
