7 Programmation: Fonctions auxiliaires
136
Correction automatique de la géométrie de la
machine lors de l‘usinage avec axes inclinés: M114
(sauf TNC 410)
Comportement standard
La TNC déplace l‘outil jusqu‘aux positions définies dans le
programme d'usinage. Dans le programme, si la position d'un axe
rotatif est modifiée, le post-processeur doit calculer le décalage qui

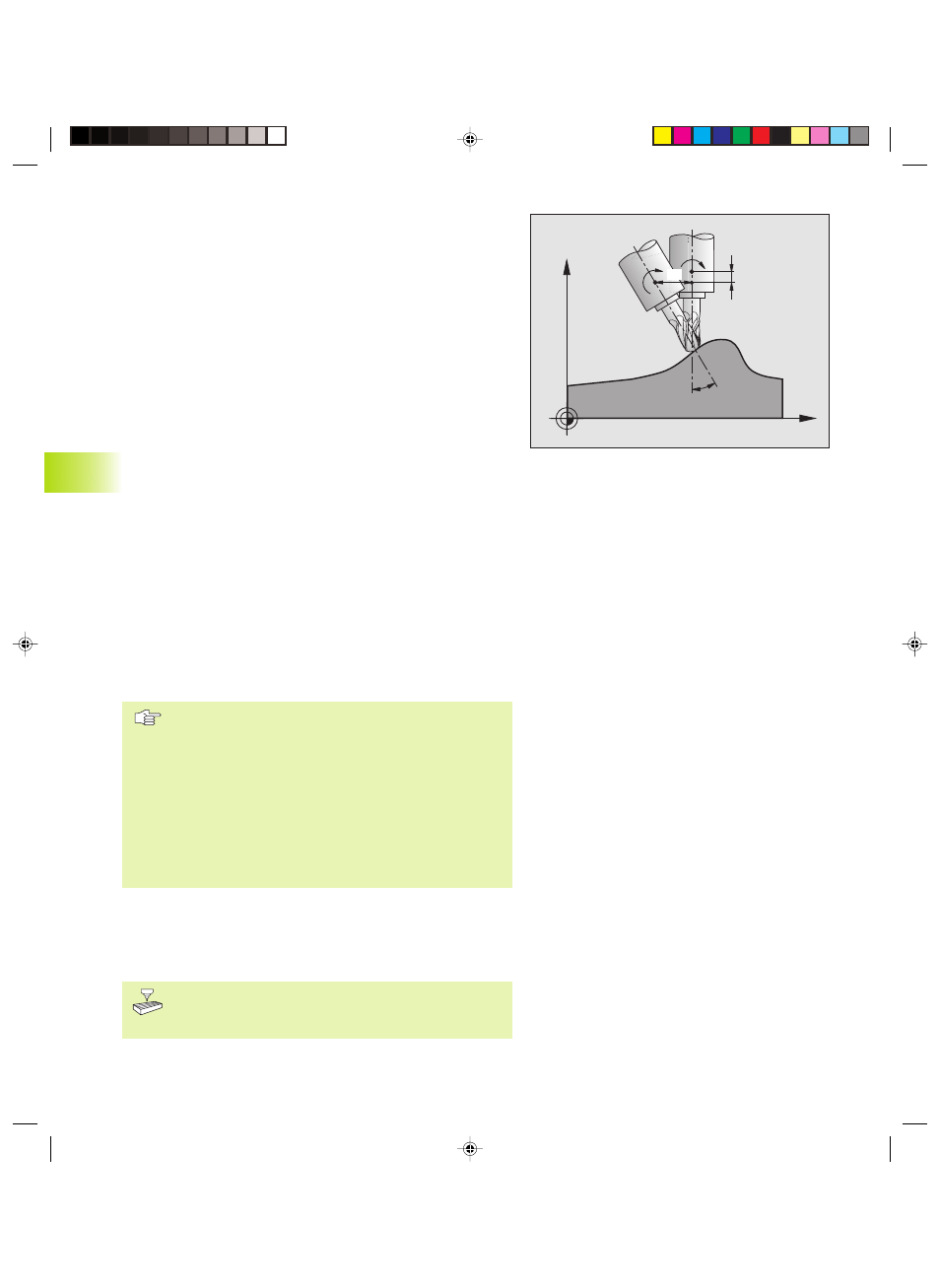

en résulte sur les axes linéaires (cf. fig. de droite, en haut) et réaliser
le déplacement dans une séquence de positionnement. Dans la
mesure où la géométrie de la machine joue également ici un rôle, le
programme CN doit être calculé séparément pour chaque machine.
Comportement avec M114
Si la position d'un axe incliné commandé est modifiée dans le
programme, la TNC compense automatiquement le décalage de
l'outil avec une correction linéaire 3D. Dans la mesure où la
géométrie de la machine est définie dans les paramètres-machine,
la TNC compense également automatiquement les décalages
spécifiques à la machine. Les programmes ne doivent être calculés
par le post-processeur qu'une seule fois, même s'ils doivent être
exécutés sur différentes machines équipées de TNC.
Si votre machine ne possède pas d'axes inclinés commandés
(inclinaison manuelle de la tête; tête positionnée par l'automate),
vous pouvez introduire derrière M114 la position adéquate
d'inclinaison de la tête (ex. M114 B+45, paramètre Q autorisé).
La correction de rayon doit être prise en compte par le système
CAO ou par le post-processeur. Une correction de rayon
programmée RL/RR entraîne l'apparition d'un message d'erreur
Si la correction d‘outil linéaire est réalisée par la TNC, l‘avance
programmée se réfère à la pointe de l‘outil, ou sinon, au point de
référence de l‘outil.
Si votre machine est équipée d‘une tête pivotante
commandée, vous pouvez interrompre l'exécution du
programme et modifier la position de l‘axe incliné (par
exemple, à l‘aide de la manivelle).
Avec la fonction AMORCE SEQUENCE N, vous pouvez pour-
suivre le programme d‘usinage à l‘endroit où il a été inter-
rompu. Lorsque M114 est activée, la TNC prend en compte
automatiquement la nouvelle position de l‘axe incliné.
Pour modifier la position de l'axe incliné avec la
manivelle pendant l'exécution du programme, utilisez
M118 en liaison avec M128.
Effet
M114 est active en début de séquence et M115, en fin de séquence.
M114 n'agit pas lorsque la correction du rayon d'outil est active.
Pour annuler M114, introduisez M115. M114 est également
désactivée en fin de programme.
La géométrie de la machine doit être définie par le
constructeur de la machine dans le paramètre-machine
7510 et les suivants.
7.5 F
onctions auxiliair
es pour les ax
es r
otatifs
X
Z
dB
dz
dx
B
B
