3 cycles de perçage – HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 169
153
TNC 410, TNC 426, TNC 430 HEIDENHAIN

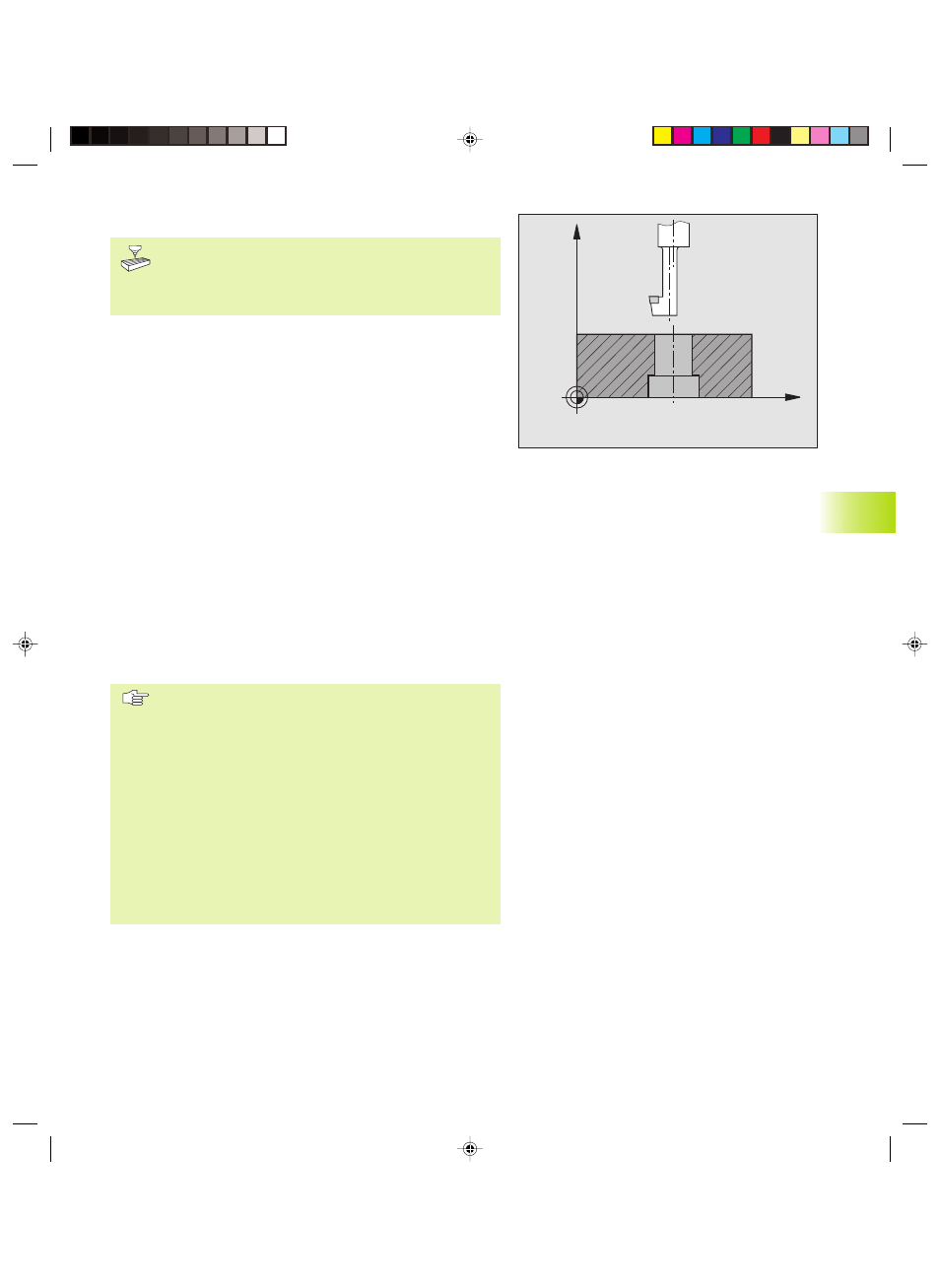

CONTRE-PERCAGE (cycle G204)
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour le contre-perçage.
Le cycle ne travaille qu'avec ce qu'on appelle des outils
pour usinage en tirant.
Ce cycle vous permet de réaliser des perçages situés sur la face
inférieure de la pièce.
1 La TNC positionne l‘outil dans l‘axe de broche en avance rapide, à
la distance d'approche programmée, au-dessus de la surface de la
pièce
2 Puis la TNC effectue une rotation broche à la position 0° et décale
l'outil de la valeur de la cote excentrique
3 Puis, l'outil plonge suivant l'avance de pré-positionnement dans
le trou pré-percé jusqu'à ce que la dent se trouve à la distance
d'approche au-dessous de l'arête inférieure de la pièce
4 Ensuite, la TNC déplace à nouveau l'outil au centre du trou, met
en route la broche et le cas échéant l'arrosage, puis le déplace
suivant l'avance de contre-perçage à la profondeur de contre-
perçage
5 Si celle-ci a été introduite, l'outil effectue une temporisation au
fond du trou, puis ressort du trou, effectue une orientation broche
et se décale à nouveau de la valeur de la cote excentrique
6 Pour terminer, la TNC rétracte l‘outil suivant l'avance de pré-
positionnement à la distance d'approche puis, de là, en avance
rapide, à la 2ème distance d'approche – si celle-ci est
programmée.
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d‘usinage avec
correction de rayon G40.
Le signe du paramètre de cycle Profondeur détermine le
sens de l‘usinage lors de la plongée. Attention: le signe
positif correspond à une plongée dans le sens de l'axe
de broche positif.
Introduire la longueur d'outil de manière à ce que ce soit
l'arête inférieure de l'outil qui soit prise en compte et
non la dent.
Pour le calcul du point initial du contre-perçage, la TNC
prend en compte la longueur de la dent de l'outil et
l'épaisseur du matériau.
8.3 Cycles de perçage
X
Z
Kkap8.pm6
28.06.2006, 14:54
153
