90 5 Programmation: Outils
5.3 Correction d'outil
La TNC corrige la trajectoire de l‘outil en fonction de la valeur de
correction de la longueur d‘outil dans l‘axe de broche et du rayon
d‘outil dans le plan d‘usinage.
Si vous élaborez le programme d‘usinage directement sur la TNC, la
correction du rayon d‘outil n‘est active que dans le plan d‘usinage.
La TNC peut prendre en compte jusqu‘à cinq axes (TNC 410: quatre
axes) y compris les axes rotatifs.

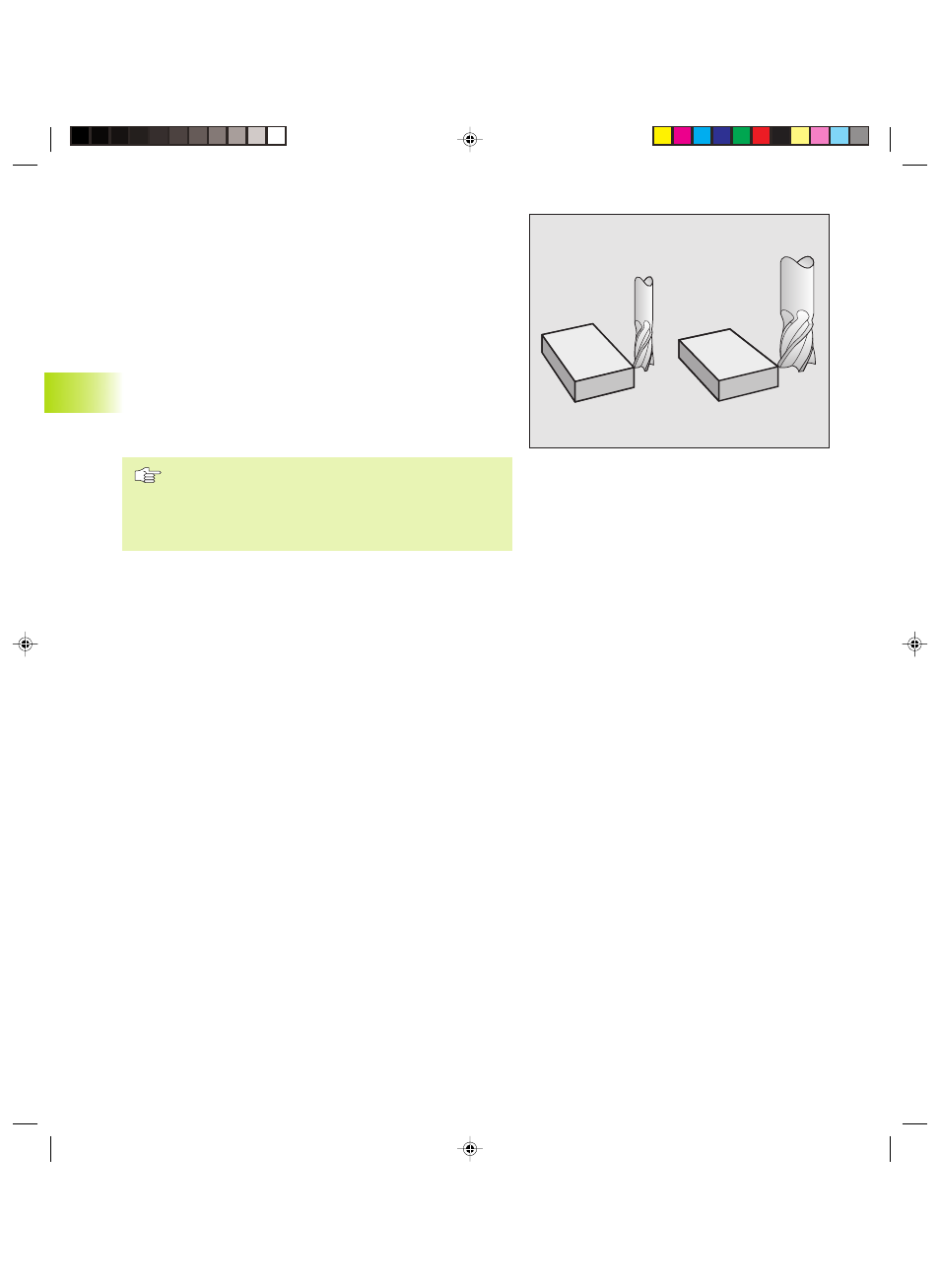

Correction de la longueur d'outil
La correction d‘outil pour la longueur est active dès que vous
appelez un outil et le déplacez dans l‘axe de broche. Pour l‘annuler,
appeler un outil de longueur L=0.
Si vous annulez une correction de longueur positive avec
0, la distance entre l‘outil et la pièce s‘en trouve réduite.
Après un appel d‘outil, le déplacement programmé de
l‘outil dans l‘axe de broche est modifié en fonction de la
différence de longueur entre l‘ancien et le nouvel outil.
Pour la correction de rayon, les valeurs Delta sont prises en compte
aussi bien à partir de la séquence T que du tableau d'outils:
Valeur de correction = L + DL
T
+ DL
TAB
avec
L Longueur d'outil L dans la séquence G99 ou
Tableau
DL
T
Surépaisseur DL pour longueur dans
séquence T (non prise en compte par l'affichage
de position)
DL
TAB
Surépaisseur DL pour longueur dans le tableau
d‘outils
