66
4 Programmation: Principes de base, gestion de fichiers,
aides à la programmation, gestion de palettes
4.7 Graphisme de programmation
(sauf TNC 426, TNC 430)

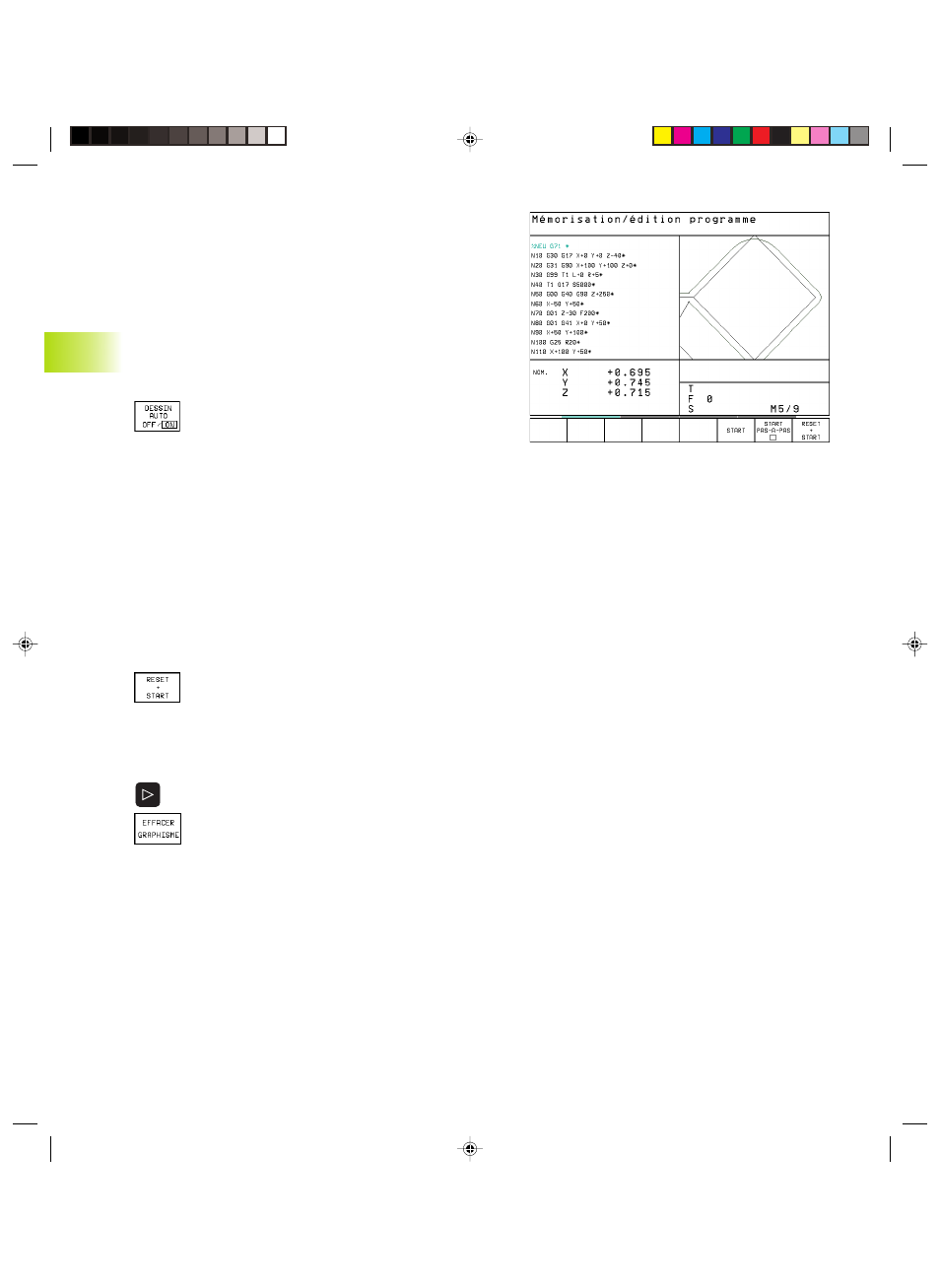

Pendant que vous élaborez un programme, la TNC peut afficher le
graphisme du contour programmé.
Déroulement/pas de déroulement du graphisme de
programmation
ú
Commuter sur le partage de l'écran avec le programme à gauche
et le graphisme à droite: appuyer sur la touche SPLIT SCREEN et
sur la softkey PGM + GRAPHISME
ú
Mettre la softkey DESSIN AUTO sur ON. Pendant que
vous introduisez les lignes du programme, la TNC
affiche dans la fenêtre du graphisme de droite chaque
déplacement de contournage programmé.
Si le graphisme ne doit pas être affiché, mettez la softkey DESSIN
AUTO sur OFF.
DESSIN AUTO sur ON ne dessine pas les répétitions de parties de
programme.
Elaboration du graphisme de programmation pour
un programme existant
ú
A l‘aide des touches fléchées, sélectionnez la séquence jusqu‘à
laquelle le graphisme doit être créé ou appuyez sur GOTO et
introduisez directement le numéro de la séquence choisie
ú
Elaborer le graphisme: appuyer sur la softkey RESET +
START
Autres fonctions: cf. tableau de droite.
Effacer le graphisme
ú
Commuter le menu de softkeys: cf. figure de droite
ú
Effacer le graphisme: appuyer sur la softkey EFFACER
GRAPHISME
4.7 Gr
aphisme de pr
ogr
ammation (sauf
TNC 426,
TNC 430)
