HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 270
![background image](/files/816114/content/doc270.png)
TNC 410, TNC 426, TNC 430 HEIDENHAIN
255
1
0.2 F
a
milles de pièces – par
amètr
es Q au lieu de v
aleurs numér
iques
Appeler les fonctions des paramètres Q
TNC 426, TNC 430: Pendant que vous introduisez un programme
d'usinage, appuyez sur la softkey PARAMETRES.
TNC 410: Appuyez sur la touche „Q“ (dans le champ des
introductions numériques et de la sélection d'axes situé sous la
touche –/+).
La TNC affiche alors les softkeys suivantes:
Groupe de fonctions
Softkey
Fonctions arithmétiques de base
Fonctions angulaires
Conditions si/alors, sauts
Fonctions spéciales
Introduire directement une formule
10.2 Familles de pièces – paramètres Q
au lieu de valeurs numériques
A l‘aide de la fonction des paramètres Q D0: AFFECTATION, vous
pouvez affecter aux paramètres Q des valeurs numériques. Dans le
programme d‘usinage, vous remplacez alors la valeur numérique
par un paramètre Q.
Exemple de séquences CN
N150 D00 Q10 P01 +25 *
Affectation:
...
Q10 reçoit la valeur 25
N250 G00 X +Q10 *
correspond à G00 X +25
Pour réaliser des familles de pièces, vous programmez, par
exemple, les dimensions caractéristiques de la pièce sous forme
de paramètres Q.
Pour l‘usinage des différentes pièces, vous affectez alors à chacun
de ces paramètres une autre valeur numérique.

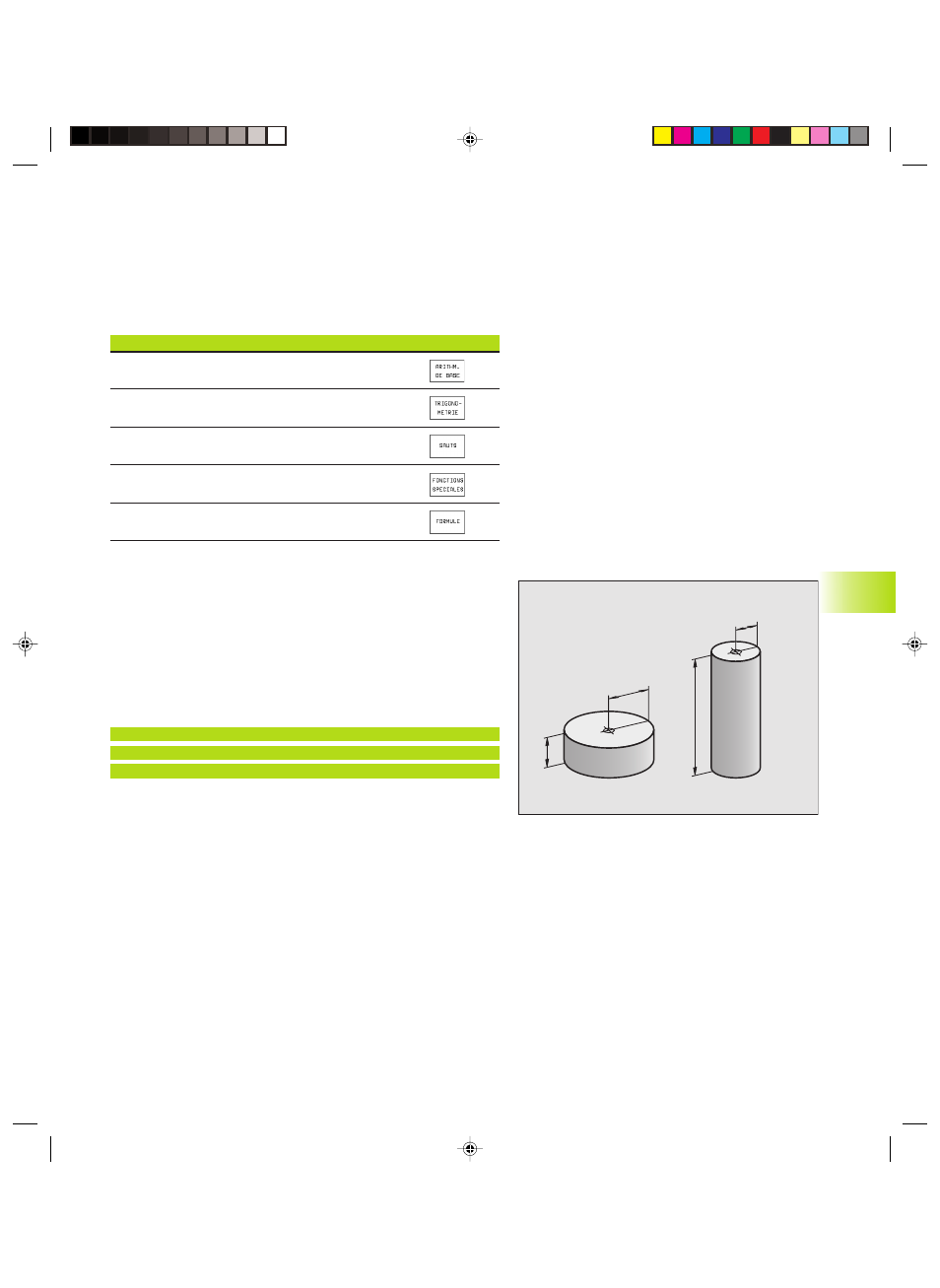

Exemple
Cylindre avec paramètres Q
Rayon du cylindre
R = Q1
Hauteur du cylindre H = Q2
Cylindre Z1
Q1 = +30
Q2 = +10
Cylindre Z2
Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
Mkap10.pm6
28.06.2006, 14:54
255
