7 cy cles sl, gr oupe ii (sauf tnc 41 0) – HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 230
8 Programmation: Cycles
214

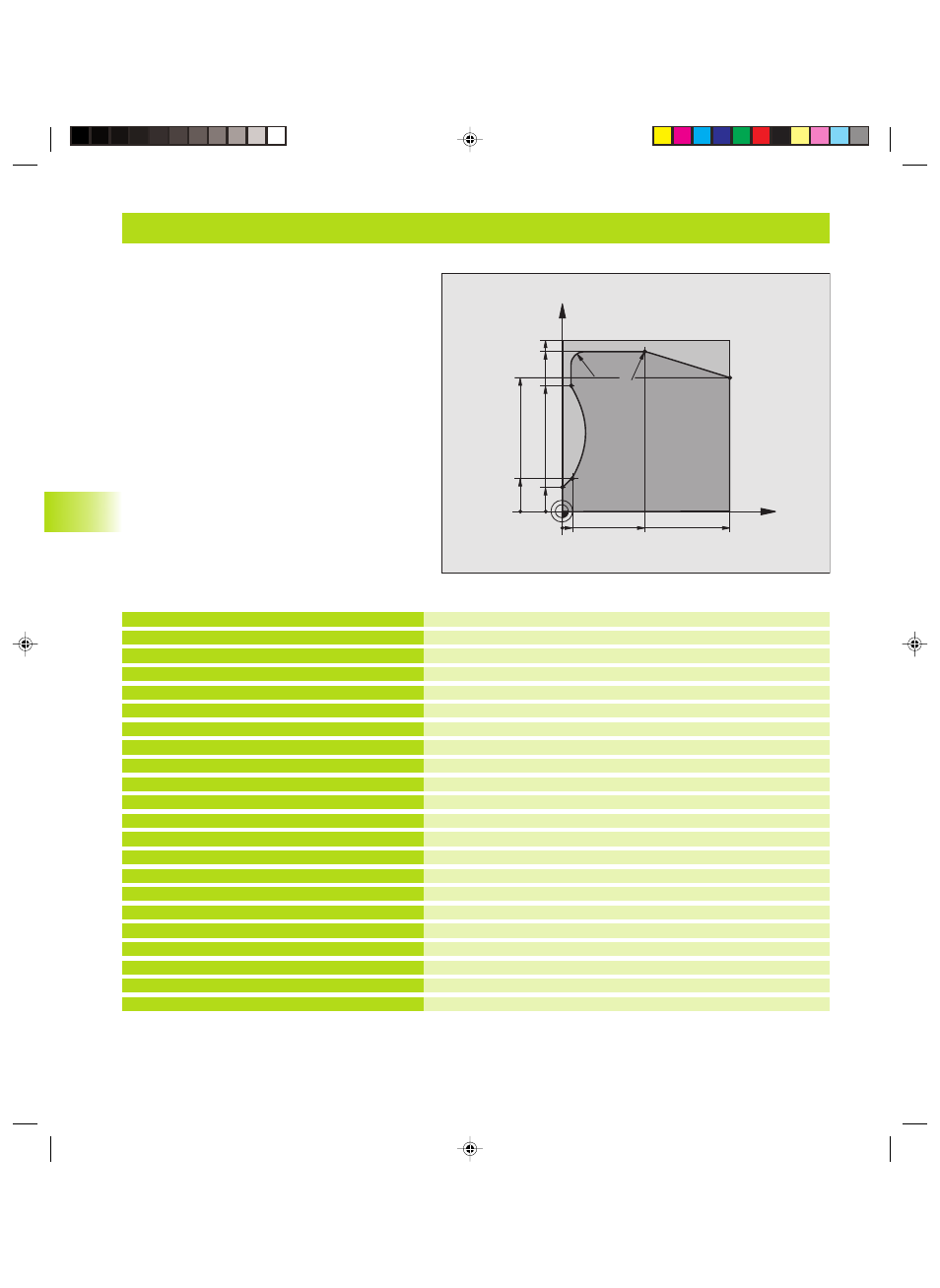

Exemple: Tracé de contour
Définition de la pièce brute
Définition de l'outil
l'appel de l'outil
Dégager l‘outil
Définir le sous-programme de contour
Définir les paramètres généraux pour l‘usinage
Appel du cycle
Dégager l‘outil, fin du programme
Sous-programme de contour
%C25 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 *
N50 T1 G17 S2000 *
N60 G00 G40 G90 Z+250 *
N70 G37 P01 1 *
N80 G125 Q1=-20 Q3=+0 Q5=+0 Q7=+250
Q10=+5 Q11=100 Q12=200 Q15=+1 *
N90 G79 M3 *
N100 G00 G90 Z+250 M2 *
N110 G98 L1 *
N120 G01 G41 X+0 Y+15 *
N130 X+5 Y+20 *
N140 G06 X+5 Y+75 *
N150 G01 Y+95 *
N160 G25 R7,5 *
N170 X+50 *
N180 G25 R7,5 *
N190 X+100 Y+80 *
N200 G98 L0 *
N999999 %C25 G71 *
8.7 Cy
cles SL,
gr
oupe II (sauf
TNC
41
0)
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
Kkap8.pm6
28.06.2006, 14:54
214
