3 cycles de perçage – HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation
Page 180
8 Programmation: Cycles
164
ú

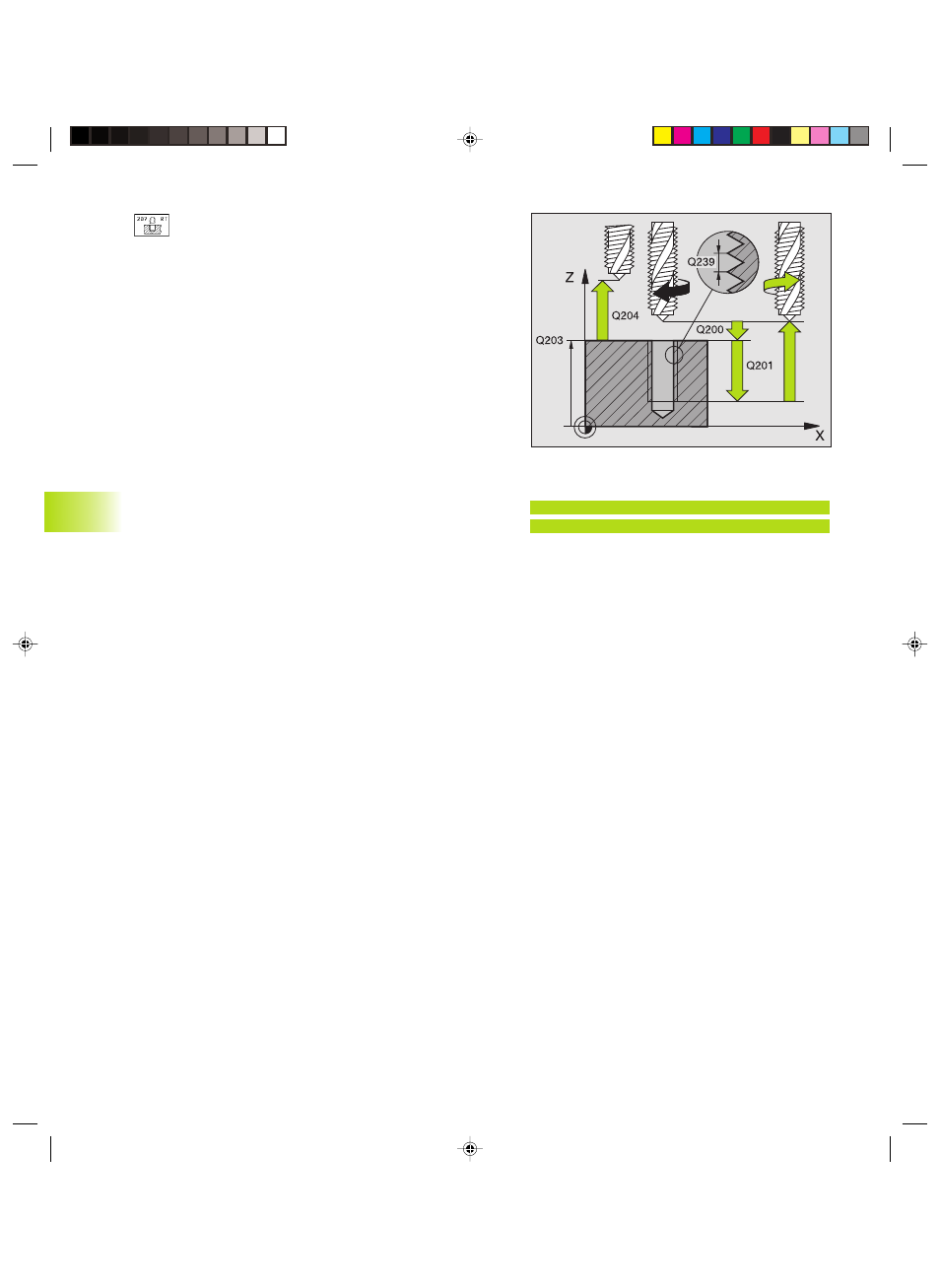

Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
ú
Profondeur de perçage Q201 (en incrémental):
distance entre la surface de la pièce (début du filet) et
la fin du filet
ú
Pas de vis Q239
Pas de vis du filet. Le signe détermine le sens du filet:
+ = filet à droite
– = filet à gauche
ú
Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú
2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
Dégagement en cas d‘interruption du programme
Si vous appuyez sur la touche stop externe pendant le filetage, la
TNC affiche la softkey DEGAGEMENT MANUEL. Si vous appuyez sur
DEGAGEMENT MANUEL, vous pouvez commander le dégagement
de l'outil. Pour cela, appuyez sur la touche positive de sens d‘axe de
l‘axe de broche actif.
Exemples de séquences CN:
N26 G207 Q200=2 Q201=-20 Q239=+1
Q203=+0 Q204=50*
8.3 Cycles de perçage
Kkap8.pm6
28.06.2006, 14:54
164
