173
TNC 410, TNC 426, TNC 430 HEIDENHAIN
ú

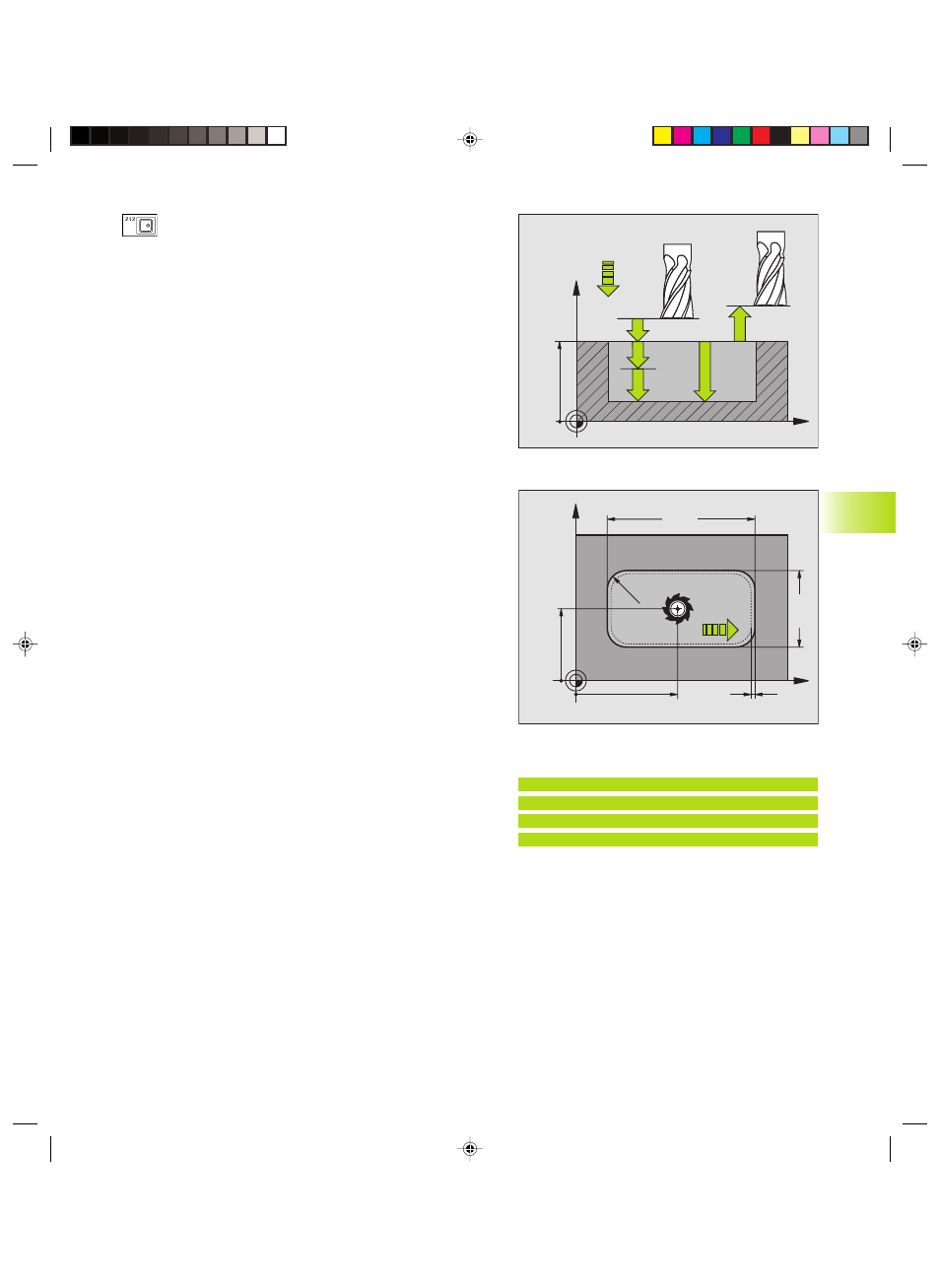

Distance d'approche Q200 (en incrémental): distance
entre la pointe de l'outil et la surface de la pièce
ú
Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond de la poche
ú
Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du déplacement jusqu'à la
profondeur, en mm/min. Si vous plongez dans la
matière, introduisez une faible valeur; si un pré-
évidement a déjà été effectué, introduisez une avance
plus élevée
ú
Profondeur de passe Q202 (en incrémental): distance
parcourue par l‘outil en une passe; introduire une
valeur supérieure à 0
ú
Avance de fraisage Q207: vitesse de déplacement de
l‘outil lors du fraisage, en mm/min.
ú
Coord. surface pièce Q203 (en absolu): coordonnée de
la surface de la pièce
ú
2ème distance d'approche Q204 (en incrémental):
coordonnée dans l‘axe de broche excluant toute
collision entre l‘outil et la pièce (matériels de bridage)
ú
Centre 1ème axe Q216 (en absolu): centre de la poche
dans l'axe principal du plan d'usinage
ú
Centre 2ème axe Q217 (en absolu): centre de la poche
dans l'axe auxiliaire du plan d'usinage
ú
1er côté Q218 (en incrémental): longueur de la poche
parallèle à l'axe principal du plan d'usinage
ú
2ème côté Q219 (en incrémental): longueur de la
poche parallèle à l'axe auxiliaire du plan d'usinage
ú
Rayon d'angle Q220: rayon de l'angle de poche. S'il n'a
pas été programmé, la TNC prend un rayon d'angle
égal au rayon d'outil
ú
Surépaisseur 1er axe Q221(en incrémental):
surépaisseur dans l'axe principal du plan d'usinage; se
réfère à la longueur de la poche
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
8.4 Cy
cles de fr
aisag
e de poc
hes,
t
enons et r
ainur
es
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Exemple de séquence CN:
N34 G212 Q200=2 Q201=-20 Q206=150
Q202=5 Q207=500 Q203=+0 Q204=50
Q216=+50 Q217=+50 Q218=80 Q219=60
Q220=5 Q221=0*
