5 cont our nag es – coor données polair es – HEIDENHAIN TNC 426B (280 472) ISO programming Manuel d'utilisation

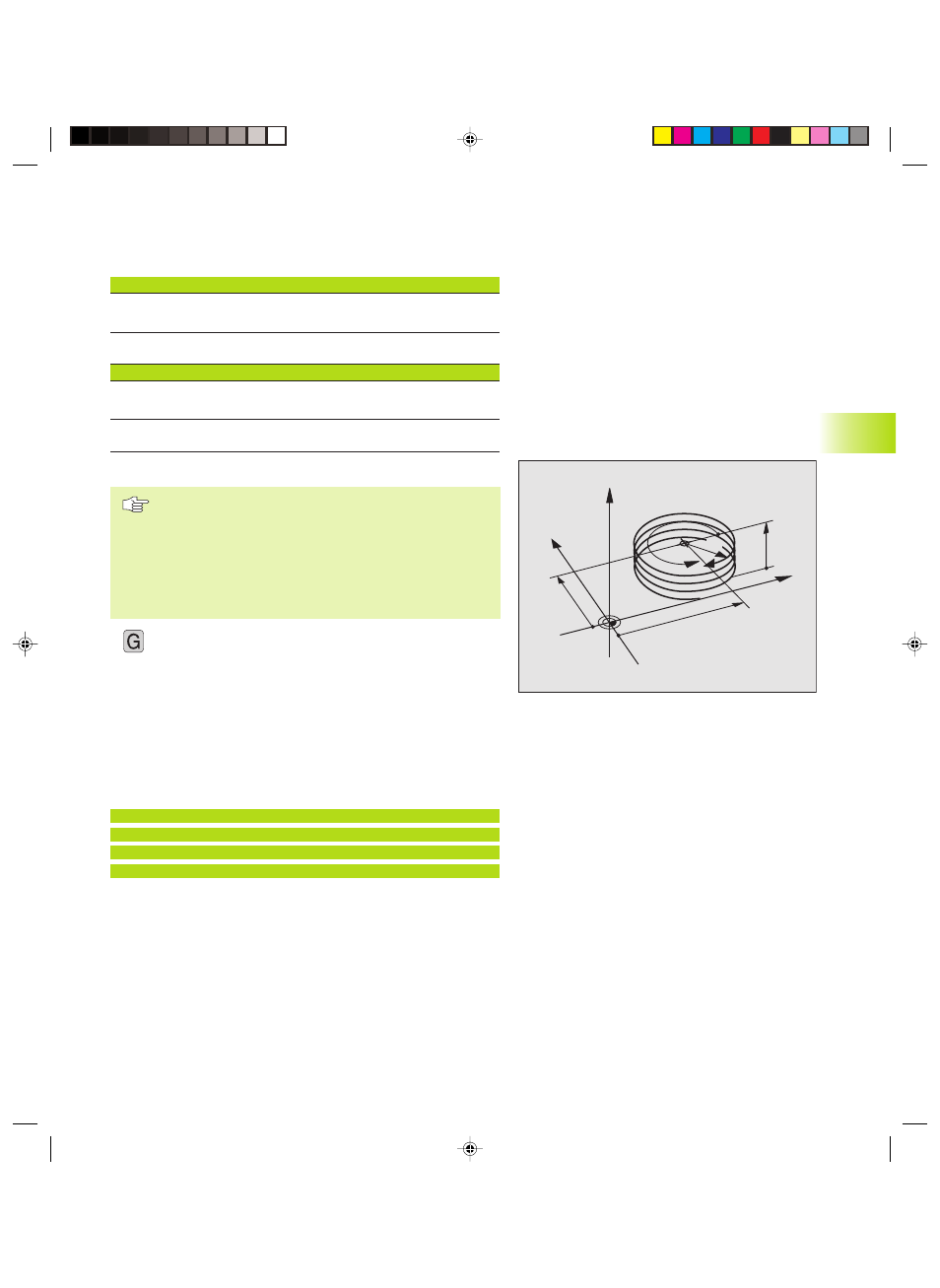

Page 131
![background image](/files/816114/content/doc131.png)
115
TNC 410, TNC 426, TNC 430 HEIDENHAIN
Y
X
Z
25=J
40=I
5
270°
R3
6.5 Cont
our
nag
es – Coor
données polair
es
Forme de la trajectoire hélicoïdale
Le tableau indique la relation entre sens de l‘usinage, sens de
rotation et correction de rayon pour certaines formes de
trajectoires.
Taraudage
Sens usinage Sens rot.
Correction de rayon
vers la droite
Z+
G13
G41
vers la gauche
Z+
G12
G42
vers la droite
Z–
G12
G42
vers la gauche
Z–
G13
G41
Filetage
vers la droite
Z+
G13
G42
vers la gauche
Z+
G12
G41
vers la droite
Z–
G12
G41
vers la gauche
Z–
G13
G42
Programmer une trajectoire hélicoïdale
Introduisez le sens de rotation et l‘angle total
incrémental G91 H avec le même signe. Sinon, l‘outil
pourrait effectuer une trajectoire erronée.
Pour l‘angle total G91 H, vous pouvez introduire une
valeur comprise entre –5400° et +5400°. Si le filet
comporte plus de 15 rotations, programmez la trajectoire
hélicoïdale dans une répétition de partie de programme
(cf. „9.2 Répétitions de parties de programme“)
12
ú
Angle polaire H: introduire en incrémental l'angle total
(G91) parcouru par l'outil sur la trajectoire hélicoïdale.
Après avoir introduit l‘angle, sélectionnez l‘axe d‘outil
à l‘aide d‘une touche de sélection d‘axe.
ú
Introduire en incrémental la coordonnée de la hauteur
de la trajectoire hélicoïdale
ú
Introduire la correction de
rayon G40/G41/G42 d'après le tableau en haut et à
gauche
Exemple de séquences CN
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 F+50 *
Gkap6.pm6
28.06.2006, 14:54
115
