78 Powermax125 Manuel de service 808072
6 – Configuration de la torche machine
10. Visser le coupleur au collier de montage.
11. Pour le montage d’une torche machine pleine longueur, visser la gaine de positionnement dans le coupleur.
Pour le montage d’une mini torche machine, visser l’adaptateur dans le coupleur.
12. Visser le serre-câble dans la gaine de positionnement (pour une torche machine pleine longueur) ou dans
l’adaptateur (pour une mini torche machine).
13. Visser l’écrou du serre-câble dans le serre-câble.
14. Fixer à nouveau le lève-torche suivant les instructions du fabricant.
15. Installer à nouveau les consommables dans la torche.
Choix des consommables de la torche machine
Les systèmes équipés de torche machine pleine longueur Duramax Hyamp 180° ou de mini torche machine Duramax
Hyamp 180° sont livrés avec un kit de consommables de démarrage, ainsi qu’une boîte d’électrodes et de buses
de rechange. Deux kits de démarrage de consommables pour coupe mécaniques sont disponibles. Le premier contient
la buse de protection standard et l’autre la buse de protection de détection ohmique. Il est à noter que la buse
de protection, l’électrode et le diffuseur sont les mêmes pour la coupe, le gougeage et les applications FineCut.
Seuls le protecteur et la buse sont différents.
Les deux types de torches machines utilisent les mêmes consommables. Les consommables pour la coupe mécanique
sont protégés. Par conséquent, si la torche entre en contact avec une pièce à couper, la buse ne sera pas endommagée.

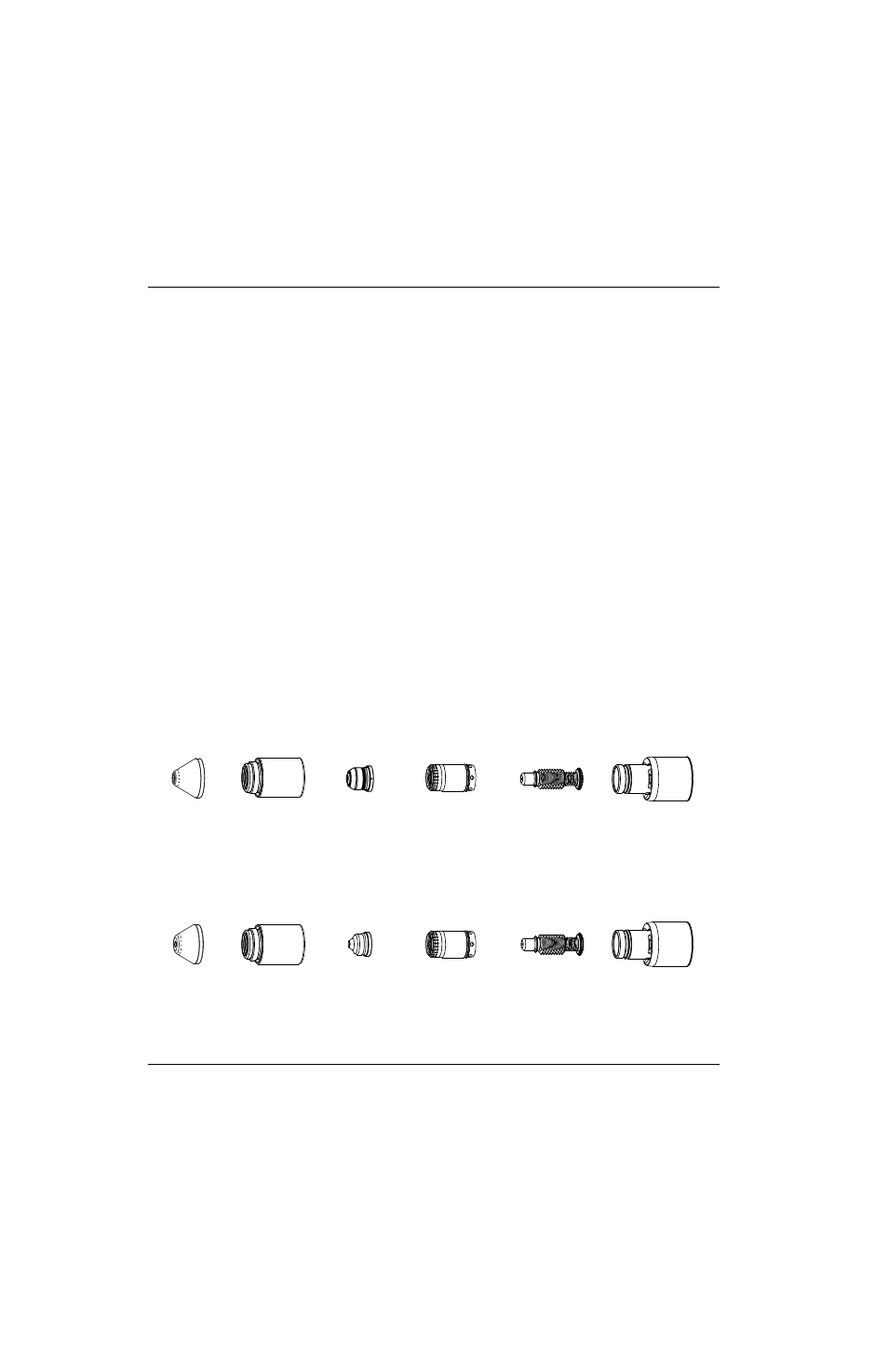

Consommables de la torche machine
Consommables protégés pour coupe mécanique 105 A /125 A
Consommables protégés pour coupe mécanique 45 A et 65 A
220976
Protecteur
220975
Buse
220971
Électrode
220997
Diffuseur
220977
Buse de
protection
420168
Protecteur
220977
Buse de
protection
420158 (45 A)
420169 (65 A)
Buse
220971
Électrode
220997
Diffuseur
