284 Powermax125 Manuel de service 808072
10 – Remplacement des composants de la torche
Montage de la poignée
1. S’assurer que la vis de borne du fil pilote est serrée à un couple de 17,3 kg cm.
2. Poser le côté droit de la poignée sur une surface plane avec le côté intérieur vers le haut.
 Si les poignées doivent être remplacées, appliquer l’étiquette « H » sur le côté droit
de la poignée de la torche et l’étiquette Duramax sur le côté gauche de la poignée
de la torche.
3. Enfoncer le contacteur de détection de buse dans son trou et sur ses tiges de montage.
(Consulter Figure 124 à la page 283.)

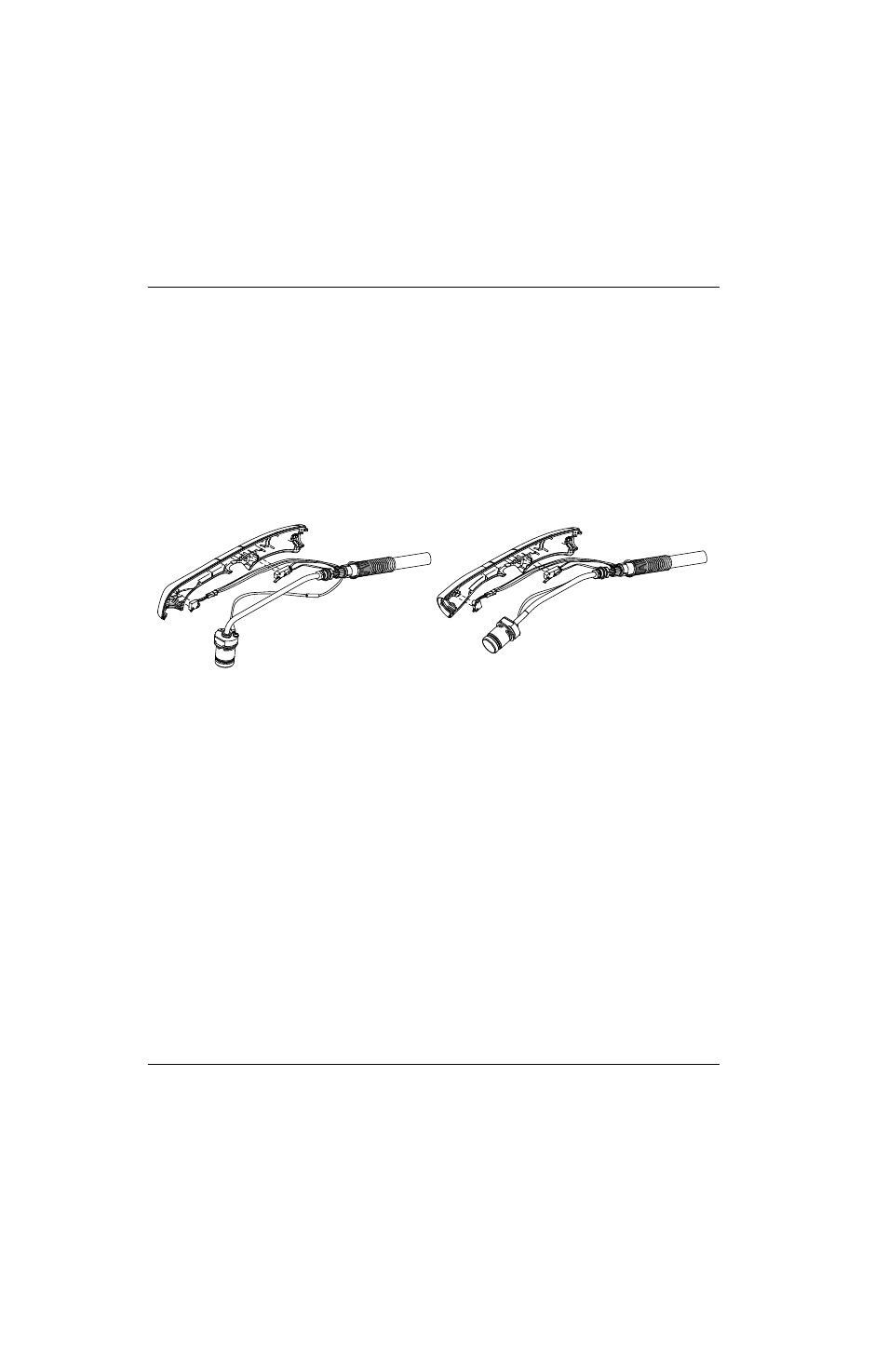

Figure 126
4. Acheminer les fils du contacteur de détection comme indiqué sur Figure 127. Positionner les fils sous le logement
de la bride du collet du tuyau de gaz.
5. Enfoncer l’interrupteur de démarrage dans les deux tiges de montage et positionner les fils sous le logement
de la bride du collet du tuyau de gaz. (Consulter Figure 126 et Figure 127.)
