Powermax125 Manuel de service 808072 241
9 – Remplacement des composants de la source de courant
Remplacement des condensateurs de masse
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait de la barrière de composant à la page 185.
d. Consulter Retrait du capot de refoulement du ventilateur à la page 228.
2. Retirer les quatre vis de montage du condensateur de masse du circuit imprimé d’alimentation.
 La vis de montage C152 supérieure fixe également le fil inducteur sur le circuit imprimé
d’alimentation.

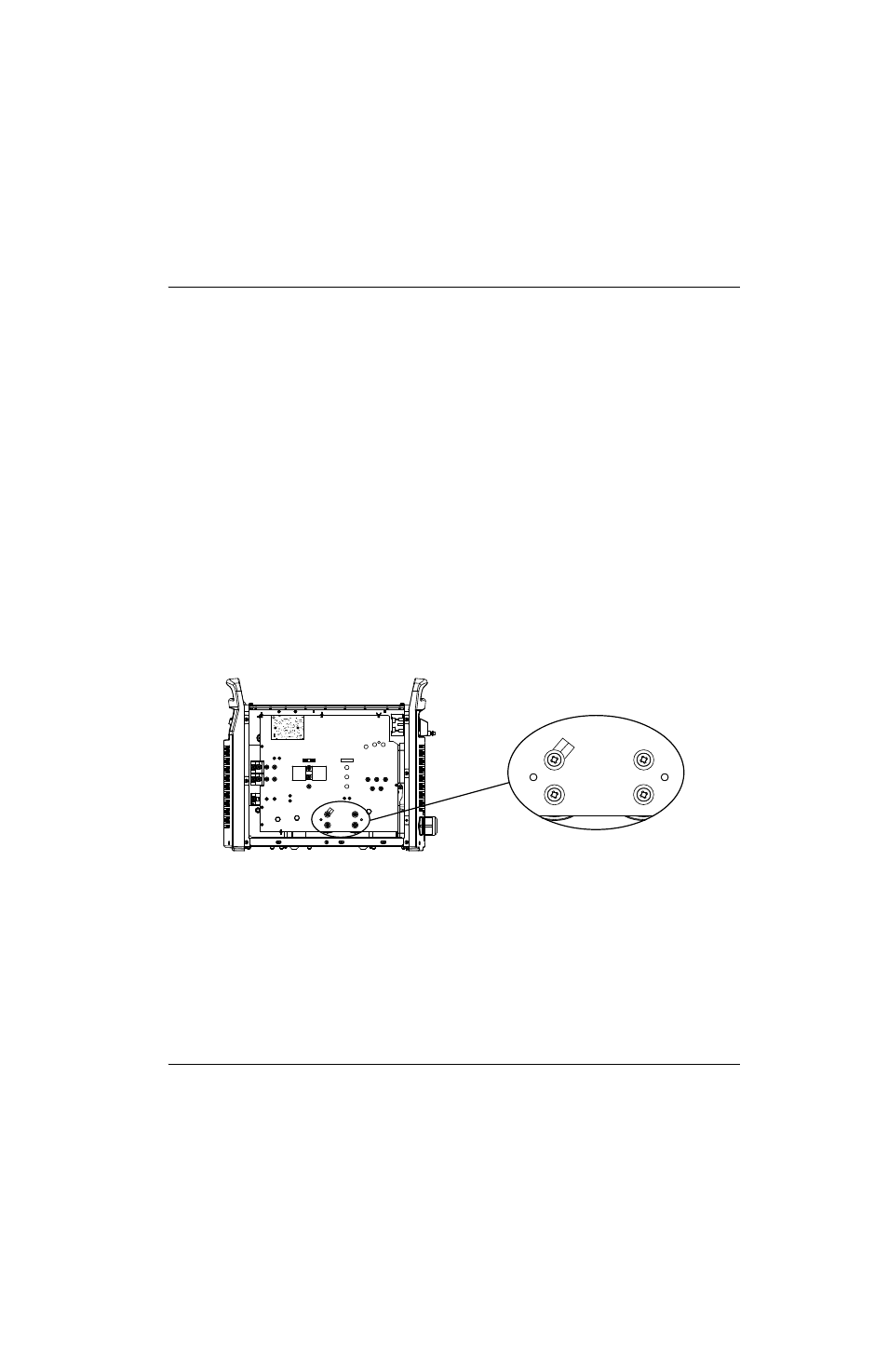

Figure 87
3. Retirer les condensateurs, du côté ventilateur de la source de courant, en les tirant droit.
4. Insérer les nouveaux condensateurs, du côté ventilateur de la source de courant, en prenant note du point de polarité
par l’orifice de visualisation dans le circuit imprimé d’alimentation. Consulter Figure 88 à la page 242.
5. Tourner chaque condensateur, du côté du ventilateur, jusqu’à ce que le point de polarité s’aligne avec le trou
de visualisation à l’avant du circuit imprimé d’alimentation.
6. Fixer le fil de l’inducteur avec la vis supérieure de montage C152. Commencer à serrer à la main les quatre vis
de montage fournies puis les serrer à 40,3 kg cm.
Numéro de kit Description
428136 Kit : Condensateur de masse pour Powermax125 480 V CSA
228888 Kit : Condensateur de masse pour Powermax105 CSA, 230 – 400 V CE; Condensateur
de masse pour Powermax125 600 V CSA
428135 Kit : Condensateur de masse pour Powermax125 400 V CE/380 V CCC
C151 C152
+
+
_
_
C151 C152
+
+ _
_
Vis de montage (4)
