Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Installation du câble d’interface machine avec circuit diviseur de tension
1. Vérifier que la source de courant soit sur arrêt (OFF), le courant débranché et l’alimentation en gaz déconnectée.
2. Retirer le couvercle de la source de courant et la barrière de composant, s’ils ne l’ont pas encore été.

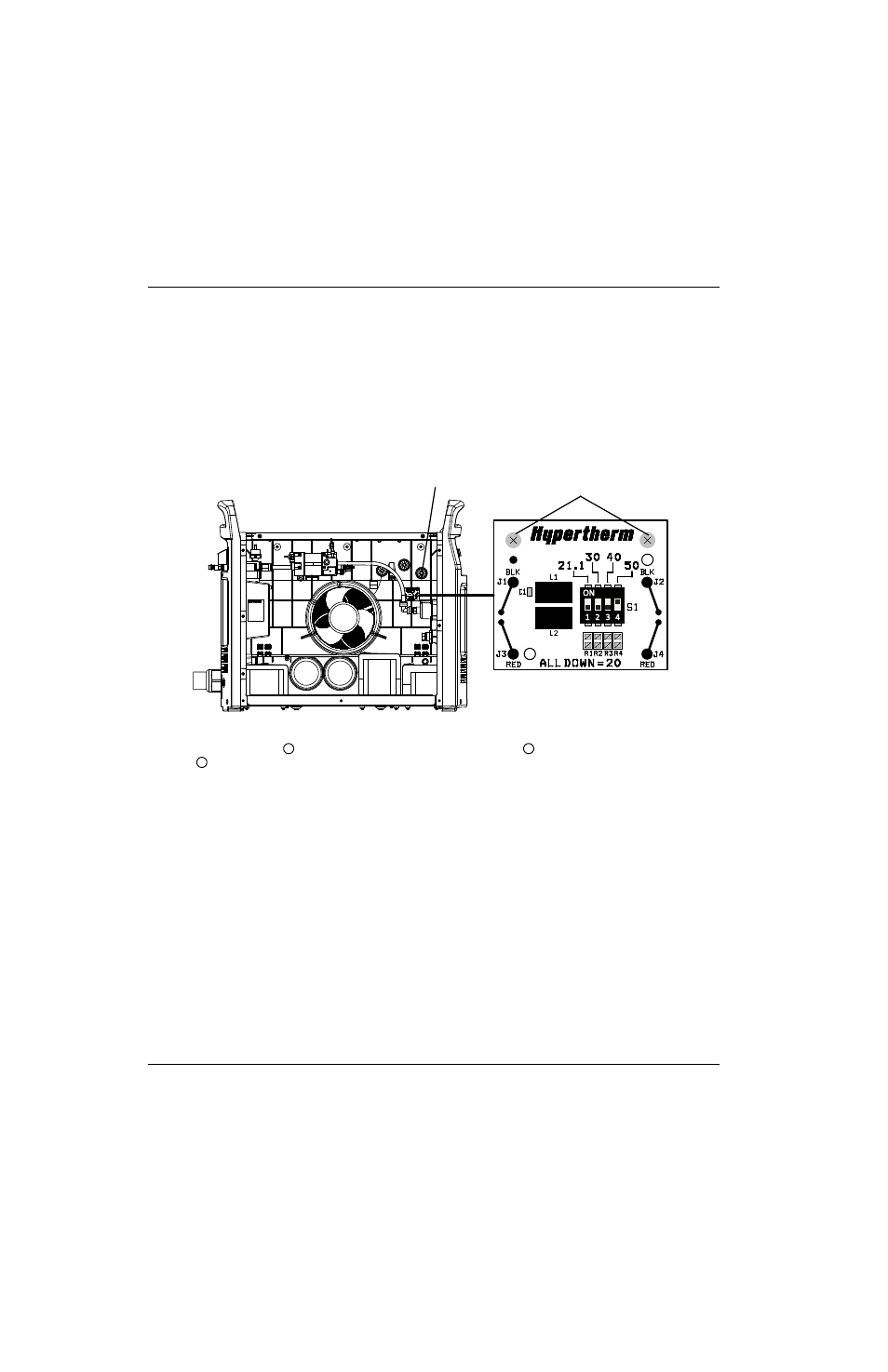

3. Installer le circuit diviseur de tension à la droite du ventilateur de la source de courant en serrant deux des vis
fournies à un couple de 11,5 kg cm.
Figure 46
4. Acheminer le port CPC
et les fils attachés au-dessus de l’électrovanne
et au-dessus de l’ouverture du port
CPC
sur le panneau arrière de la source de courant. (Consulter
5. Insérer le port CPC dans l’ouverture du port CPC de l’intérieur de la source de courant. S’assurer de placer le port
avec le fil de terre vert/jaune au bas du port.
6. Fixer le port CPC en serrant deux des vis fournies à un couple de 11,5 kg cm. Deux vis suffisent si elles sont
insérées à des coins opposés du port CPC.
Passe-fil droit
Vis
1
2
3
