312 Powermax125 Manuel de service 808072
11 – Pièces

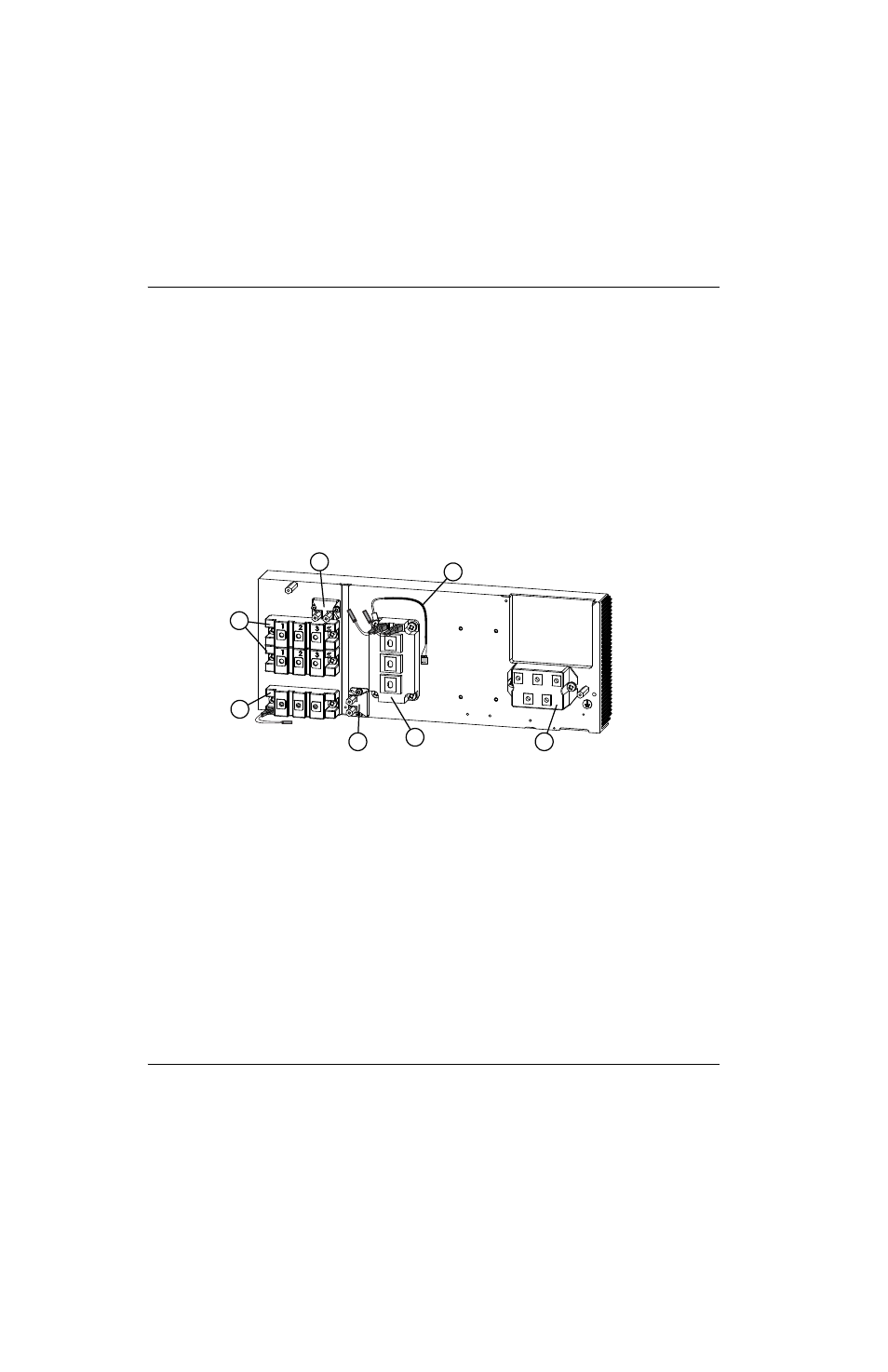

Intérieur, dissipateur thermique
10 428135 Kit : Condensateur de masse pour Powermax125 400 V CE/380 V CCC
228884 Kit : Câble d’interface machine, câble interne avec circuit imprimé de diviseur
de tension (port CPC) Powermax105/125
11 228865 Kit : tuyau de gaz pour Powermax105/125
12 428250 Kit : Raccord coudé 90° pour Powermax65/85/105/125
13 428127 Kit : Inducteur PFC pour Powermax125 480 V/600 V CSA
13 428126 Kit : Inducteur PFC pour Powermax105 400 V CE/380 V CCC
14 428125 Kit : Inducteur de sortie pour Powermax125
N° de référence Description
1 428139 Kit : Diodes en sortie pour Powermax125 avec pâte thermique
2 428138 Kit : IGBT de l’arc pilote avec pâte thermique pour Powermax125
3 228898 Kit : Transistor à effet de champ 15 Ω avec pâte thermique pour Powermax105/125
4 428137 Kit : Transistor à effet de champ 7,5 Ω avec pâte thermique pour Powermax125
5 428140 Kit : IGBT onduleur pour Powermax125 avec pâte thermique
6 128746 Kit : Pont de diodes en entrée pour Powermax105/125
7 228805 Kit : Thermocontacteur pour Powermax65/85/105/125
128836 Pâte thermique, 1/8 once
N° de référence Description
1
2
3
4
5
6
7
