252 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant

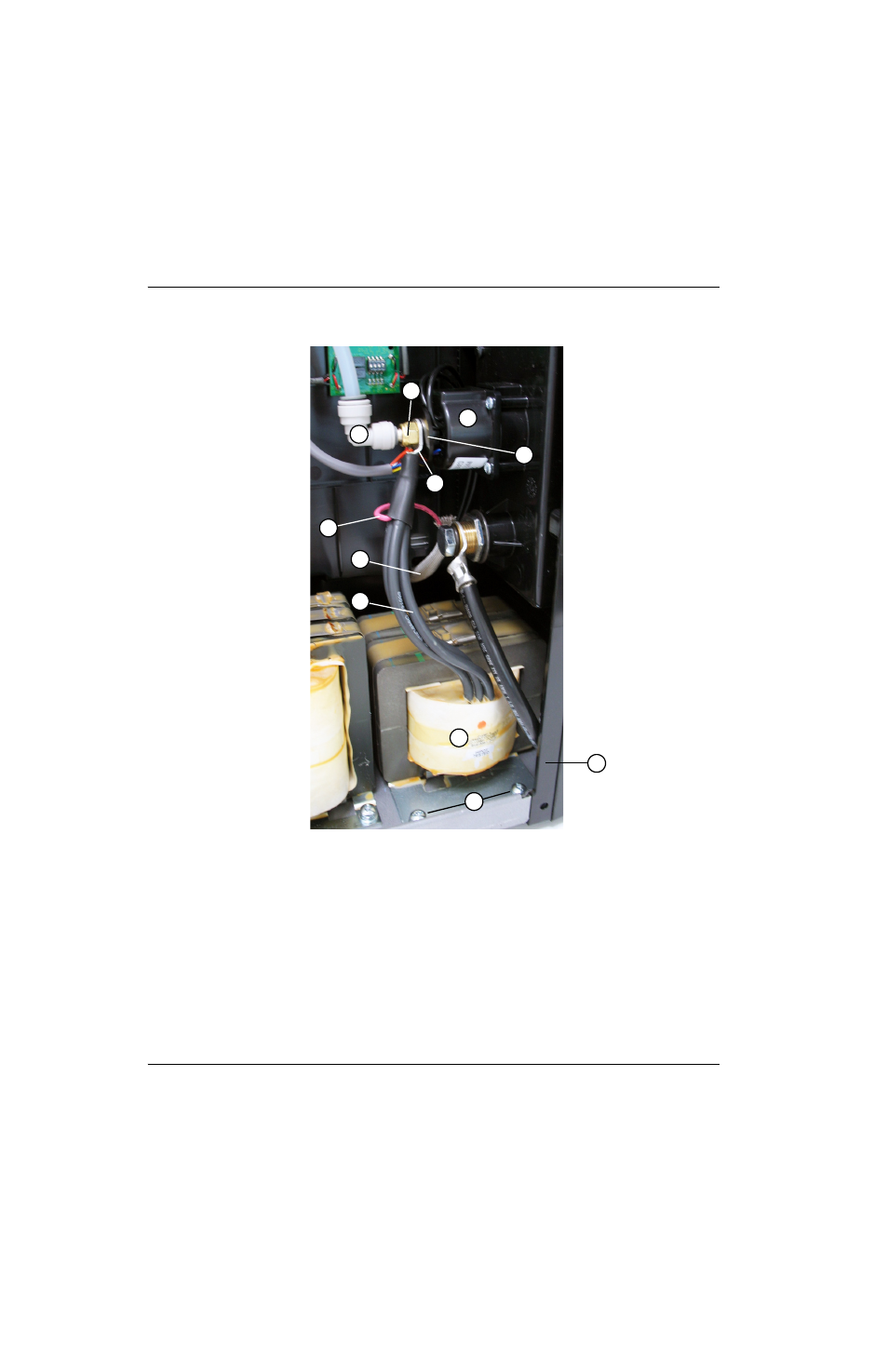

Figure 96
1
5
6
7
8
10
3
9
2
4
11
1 Raccord instantané à 90°
2 Fil de l’électrode (rouge)
3 Gaine de recouvrement
4 Fils courts de l’inducteur (3)
5 Inducteur de sortie
6 Vis de montage (2)
7 Panneau avant
8 Cosse ronde
9 Rondelle en plastique
10 Boîtier du raccord rapide
11 Écrou en laiton
