Powermax125 Manuel de service 808072 261
9 – Remplacement des composants de la source de courant
Remplacement de l’inducteur PFC
Retrait de l’inducteur PFC
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait de la barrière de composant à la page 185.
d. Consulter Retrait du capot de refoulement du ventilateur à la page 228.
2. Retirer la vis et le boulon qui retiennent les fils de l’inducteur au circuit imprimé d’alimentation.

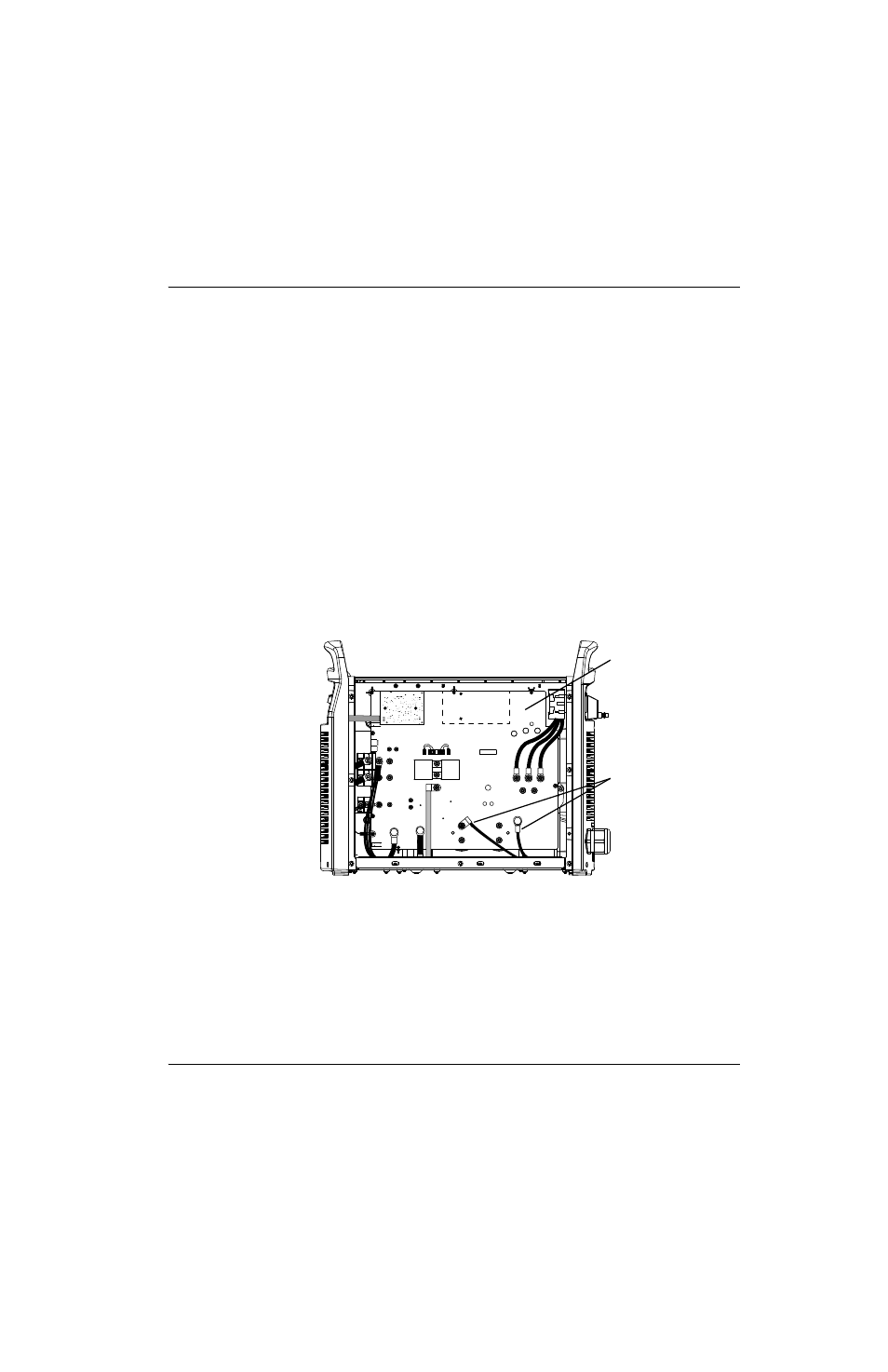

Figure 104
Numéro de kit Description
428127 Kit : Inducteur PFC pour Powermax125 480 V/600 V CSA
428126 Kit : Inducteur PFC pour Powermax105 400 V CE/380 V CCC
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG J17
RED
J32
J11
B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
Fils de l’inducteur PFC
Circuit imprimé
d’alimentation
