Powermax125 Manuel de service 808072 287
10 – Remplacement des composants de la torche

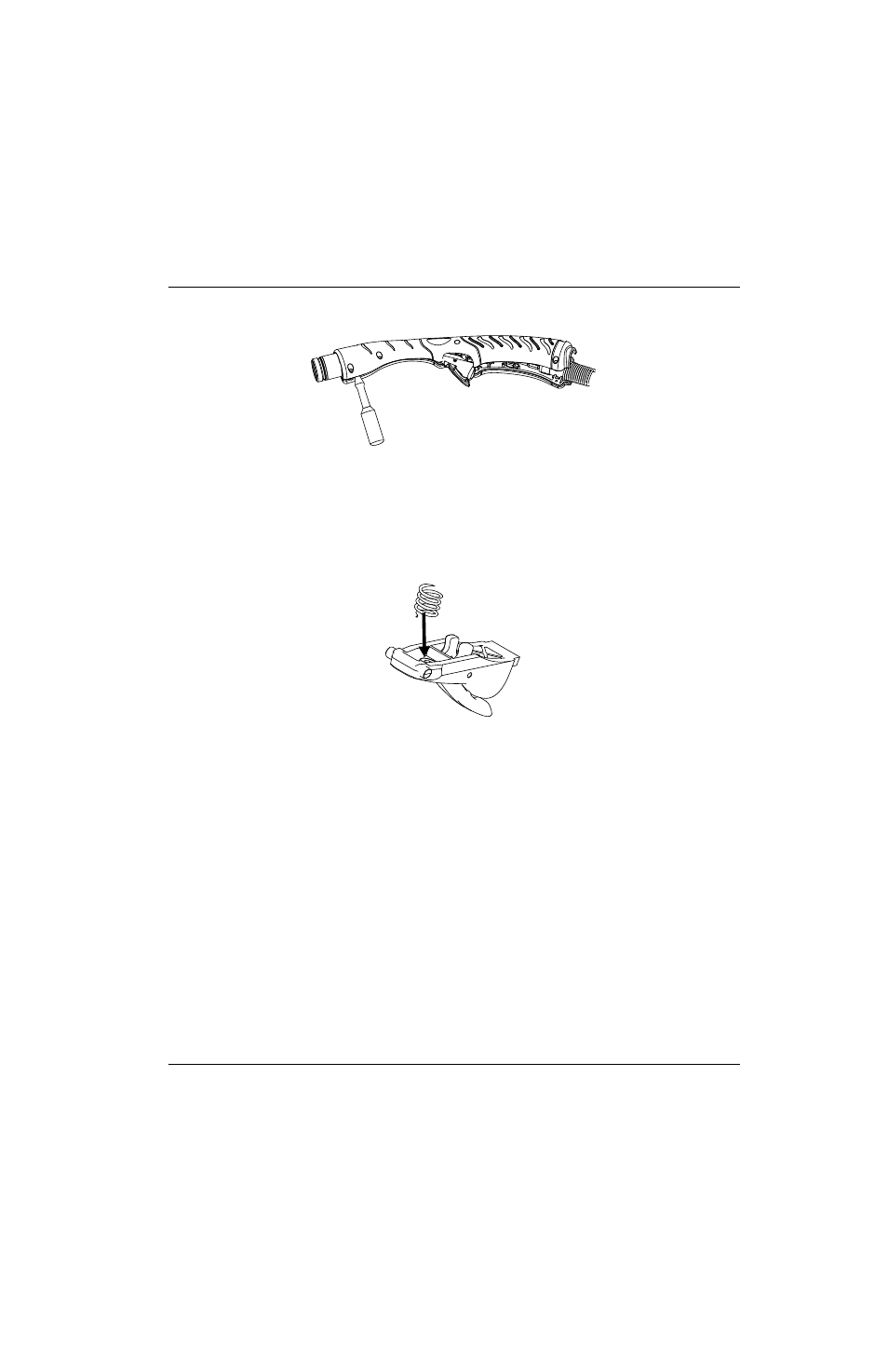

Figure 130
6. Tout en maintenant le ressort en place, faire glisser la gâchette et le ressort vers le haut pour les extraire de la
poignée. Les mettre de côté.
7. Comprimer le nouveau ressort de la gâchette dans la partie avant de la gâchette. Glisser la gâchette et le ressort
en place.
Figure 131
8. En s’assurant de ne pas pincer les fils avec la poignée et la bride du tuyau, aligner la partie gauche de la poignée
avec la partie droite. S’assurer que les pivots de la gâchette sont situés dans les trous de pivot de la gâchette.
(Consulter
Figure 127 à la page 285.)
9. Monter les vis de la poignée sans les serrer.
10. S’assurer que la gâchette est placée dans les trous du pivot en tirant dessus à plusieurs reprises.
11. Serrer les vis de la poignée à un couple de 15,0 kg cm.
12. Installer les consommables.
13. Reconnecter la torche et l’alimentation en gaz et brancher l’alimentation électrique (I).
