Powermax125 Manuel de service 808072 73
6 – Configuration de la torche machine
Démontage de la torche machine
Il peut s’avérer nécessaire de démonter la torche machine pour pouvoir la monter sur la table de coupe (consulter
Montage de la torche à la page 77). Une autre raison pour démonter la torche machine est de transformer une torche
machine pleine longueur en mini torche machine (consulter
Transformer une torche machine pleine longueur en mini
torche machine à la page 76).
 Au moment de déconnecter et de raccorder les pièces de la torche, maintenir la même
orientation entre la tête et le faisceau de torche. Une torsion de la tête par rapport
au faisceau de torche pourrait causer des dommages aux câbles de la torche.
1. Déconnecter le faisceau de torche de la source de courant et retirer les consommables de la torche.
2. Dévisser l’écrou du serre-câble de ce dernier puis le ramener le long du faisceau de torche.

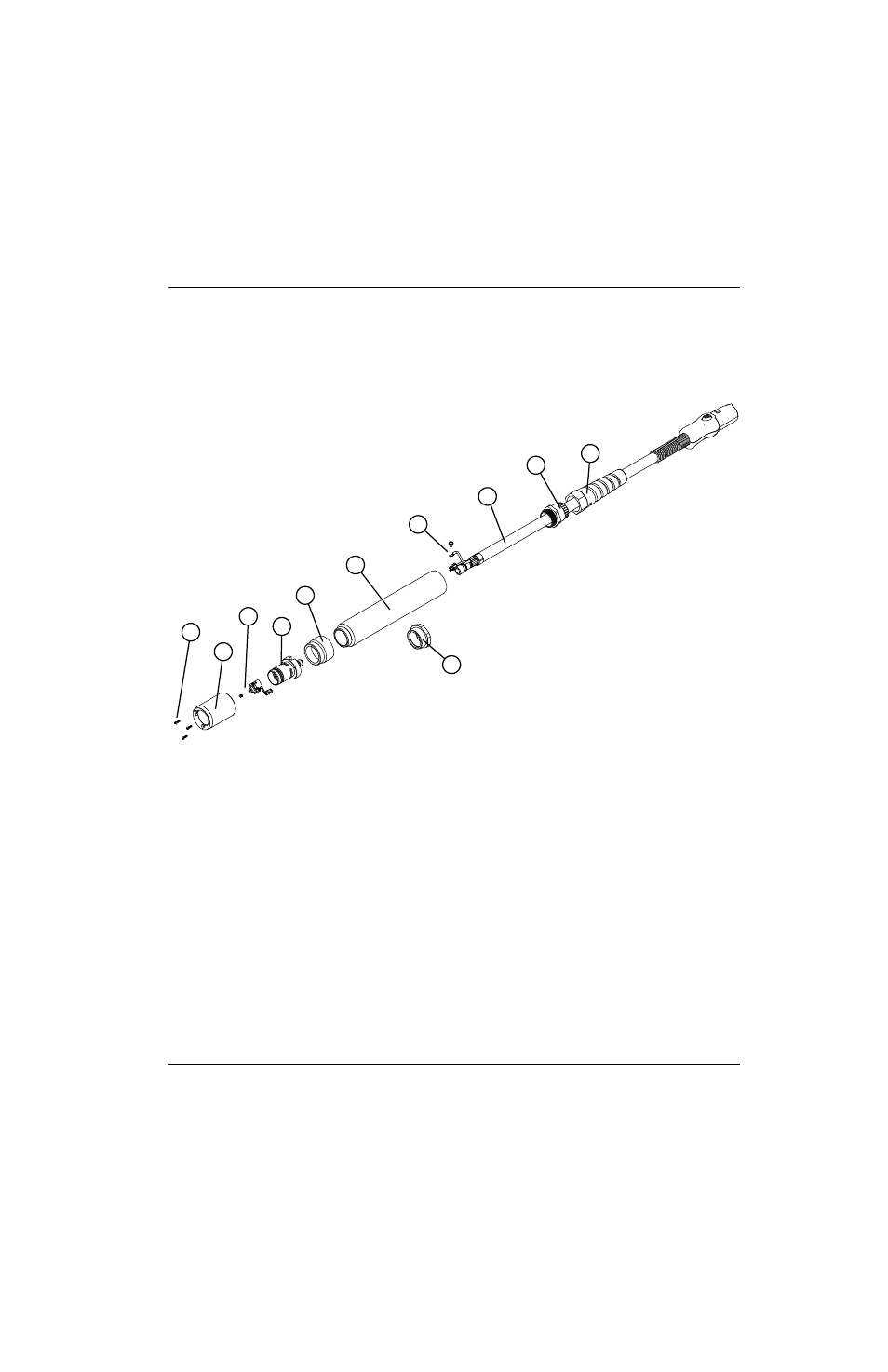

6
1
4
2
5
3
9
8
7
10
11
1 Vis du collier de montage
2 Collier de montage
3 Contacteur du capteur de la buse et vis
4 Corps de la torche
5 Coupleur
6 Gaine de positionnement (torche machine
pleine longueur uniquement)
7 Adaptateur (mini torche machine uniquement)
8 Câble et vis de l’arc pilote
9 Faisceau de torche
10 Serre-câble
11 Écrou du serre-câble
