Powermax125 Manuel de service 808072 185
9 – Remplacement des composants de la source de courant
Remise en place de la barrière de composant
Retrait de la barrière de composant
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
2. Retirer la barrière de composant du côté du panneau d’alimentation de la source de courant. Cette barrière est
flexible et peut être pliée légèrement pour être enlevée.

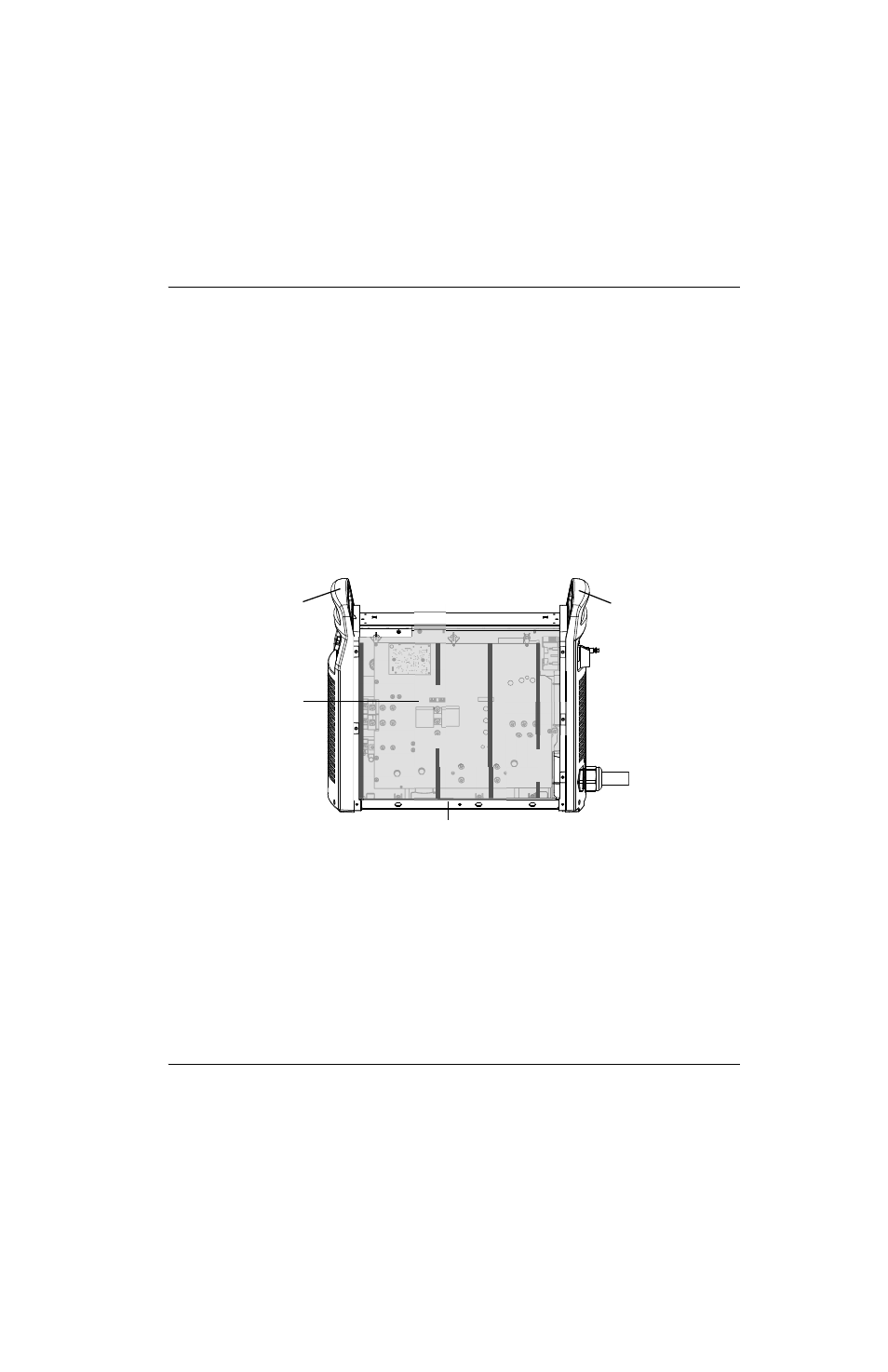

Figure 40
Installation de la barrière de composant
1. Glisser les bords du côté et du bas de la barrière de composant derrière les bords et jusqu’au socle.
2. Plier le haut de la barrière de composant au niveau de la perforation et l’insérer entre les fils du cordon d’alimentation
et le bord du circuit imprimé d’alimentation.
3. Plier la partie en haut à droite de la barrière de composant au niveau de la perforation et la placer au-dessus
de l’interrupteur d’alimentation.
4. Centrer la barrière entre les panneaux avant et arrière.
5. Remettre en place le couvercle de la source de courant. (Consulter Installation du couvercle de la source de courant
à la page 184.)
Numéro de kit Description
428114 Kit : Barrière de composant pour Powermax125
Panneau avant
Barrière de composant
Panneau arrière
Socle
