188 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Remplacement du câble d’interface machine avec circuit diviseur de tension
Retrait du câble d’interface machine avec circuit diviseur de tension

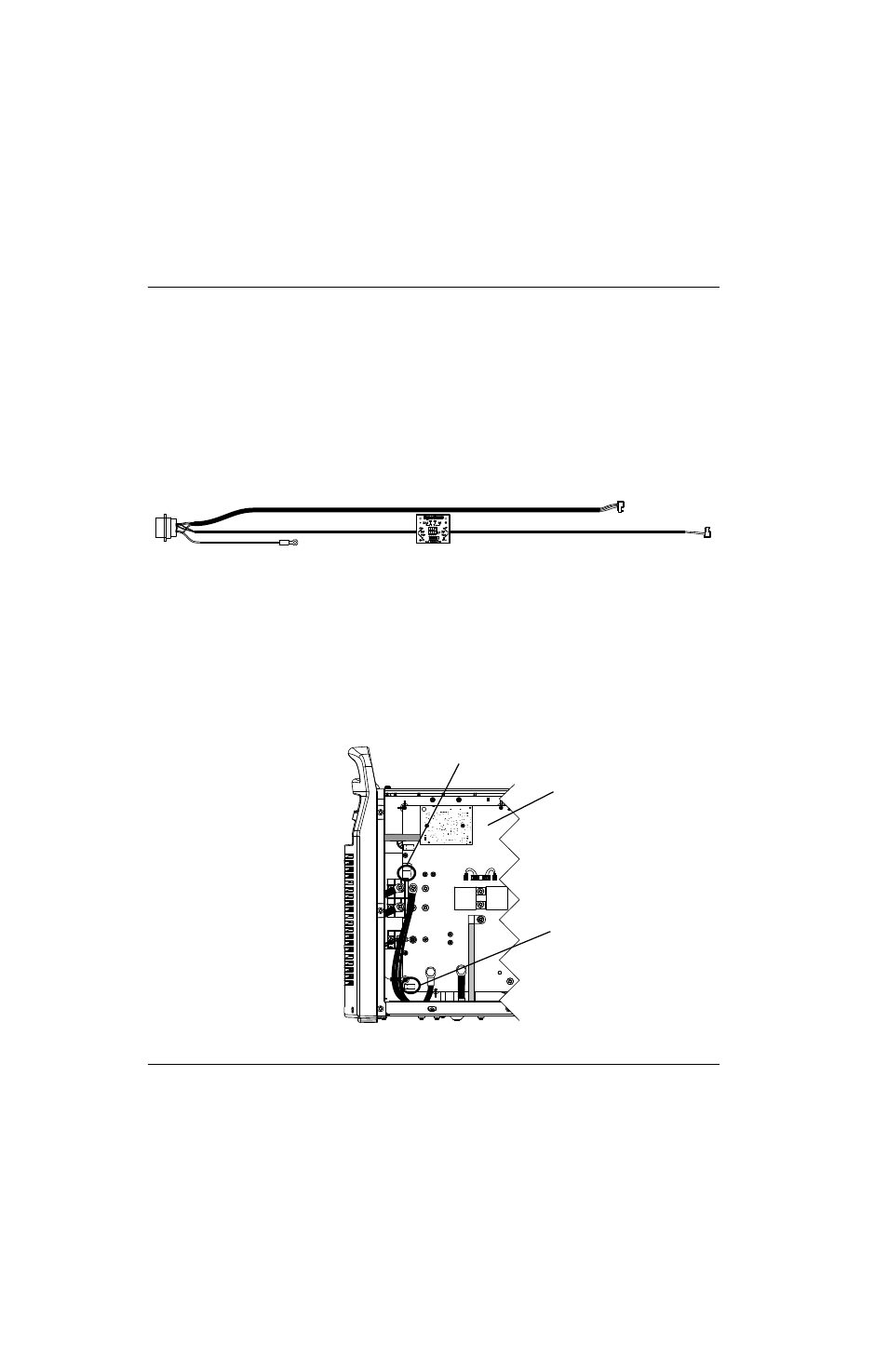

Figure 43
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait de la barrière de composant à la page 185.
2. Débrancher les connecteurs de câble J18 et J32.
Figure 44
Numéro de kit Description
228884 Kit : Câble d’interface machine, câble interne avec circuit imprimé de diviseur de tension
(port CPC) Powermax105/125
J18
J32
Terre
J22
J27
WORK
LEAD
J26
_
RED
J18
ORG
J17
J32
J11
B R
J28
RED
J32
J18
Circuit imprimé d’alimentation
