Powermax125 Manuel de service 808072 289
10 – Remplacement des composants de la torche
Figure 133
5. Visser le corps de la torche dans le faisceau de la torche jusqu’à ce qu’il soit serré.
 Les fils blancs du faisceau doivent être vers le haut.
6. Utiliser une clé 3/8 po et une clé 1/2 po (ou deux clés ajustables) pour serrer le tuyau de gaz qui fixe le corps
de la torche au faisceau de torche à un couple de 69,1 kg cm.
7. Serrer la vis de borne du fil pilote à un couple de 17,3 kg cm.
 Le fil doit descendre dans la poignée de gauche. Plier légèrement la borne si nécessaire.
8. Suivre les procédures suivantes :
a. Installer tous les composants de la torche qui ont été déposés. Consulter Montage de la poignée à la page 284.
b. Reconnecter la torche et l’alimentation en gaz et brancher l’alimentation électrique (I).

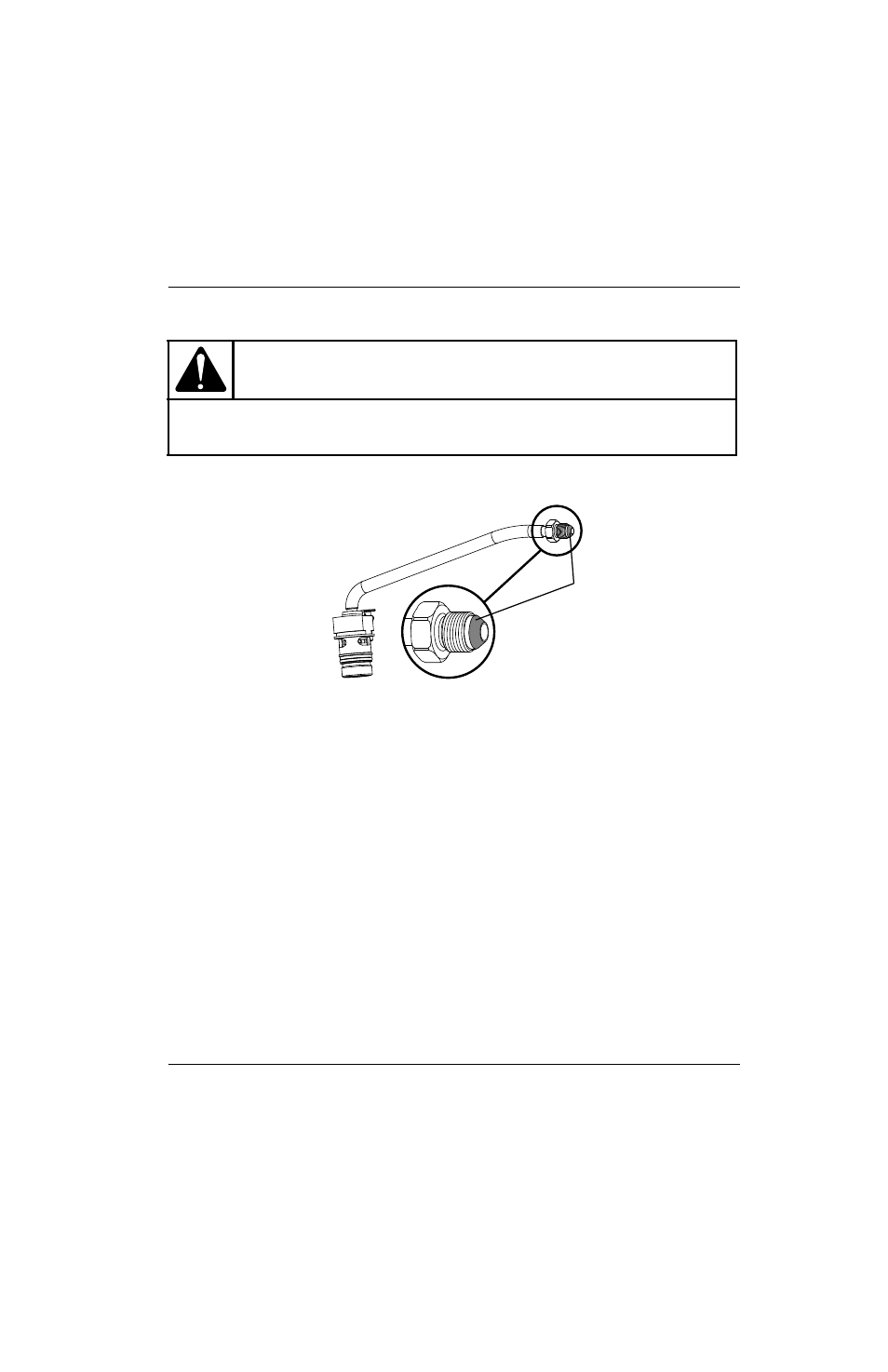

ATTENTION !
Ne pas mettre d’enduit frein pour filets sur la partie conique du raccord du tuyau de gaz pour
éviter d’éventuels dommages à la torche. Si de l’enduit frein pour filets se trouve sur cette surface,
la nettoyer immédiatement.
Partie conique du raccord
du tuyau de gaz
