Powermax125 Manuel de service 808072 309
11 – Pièces

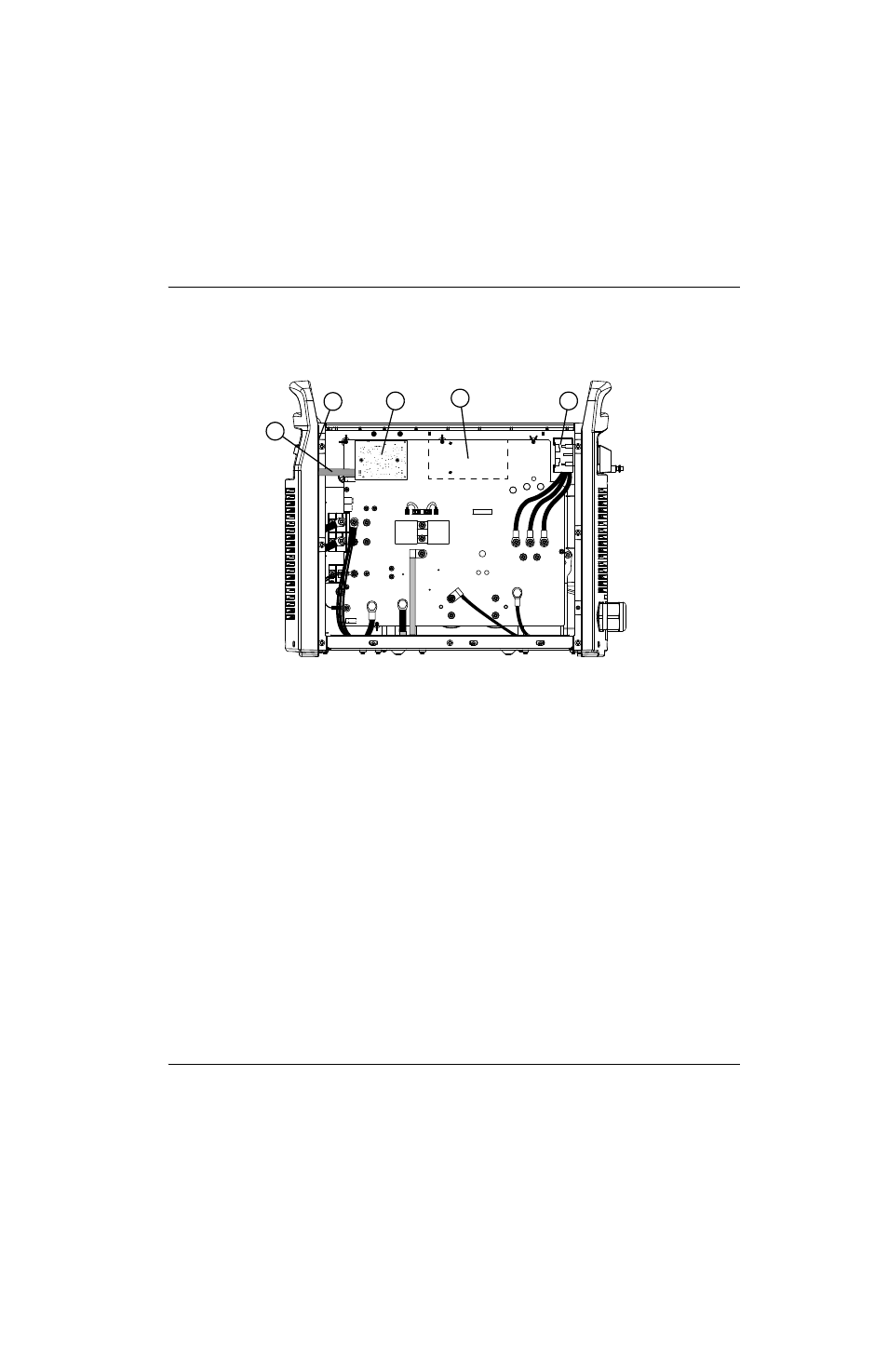

Intérieur, côté circuit imprimé d’alimentation
480 V, 600 V CSA
N° de référence Description
1 428068 Kit : Câble plat pour Powermax65/85/105/125
2 228657 Kit : Circuit imprimé de commande pour Powermax65/105/125 (141100)
3 428119 Kit : Circuit imprimé du processeur de signal numérique pour Powermax125 (141316)
4 428123 Kit : Circuit imprimé d’alimentation pour Powermax125 480 V CSA (141204)
4 428124 Kit : Circuit imprimé d’alimentation pour Powermax125 600 V CSA (141290)
5 228880 Kit : Interrupteur d’alimentation du Powermax105/125 400 V CE/380 V CCC/480 V,
600 V CSA
428114 Kit : Barrière de composant pour Powermax125
