322 Powermax125 Manuel de service 808072
11 – Pièces
Pièces essentielles pour la sécurité
Les pièces d’origine Hypertherm constituent des pièces recommandées par le fabricant pour votre système Hypertherm.
Tout dommage causé par l’utilisation de pièces ne provenant pas d’Hypertherm ne sera pas couvert par la garantie
Hypertherm. De plus, les pièces suivantes constituent des pièces essentielles pour la sécurité qui doivent être
remplacées uniquement par des pièces d’origine Hypertherm afin de préserver la garantie ainsi que toutes les
certifications du système, notamment les certifications CE, CSA et CCC.

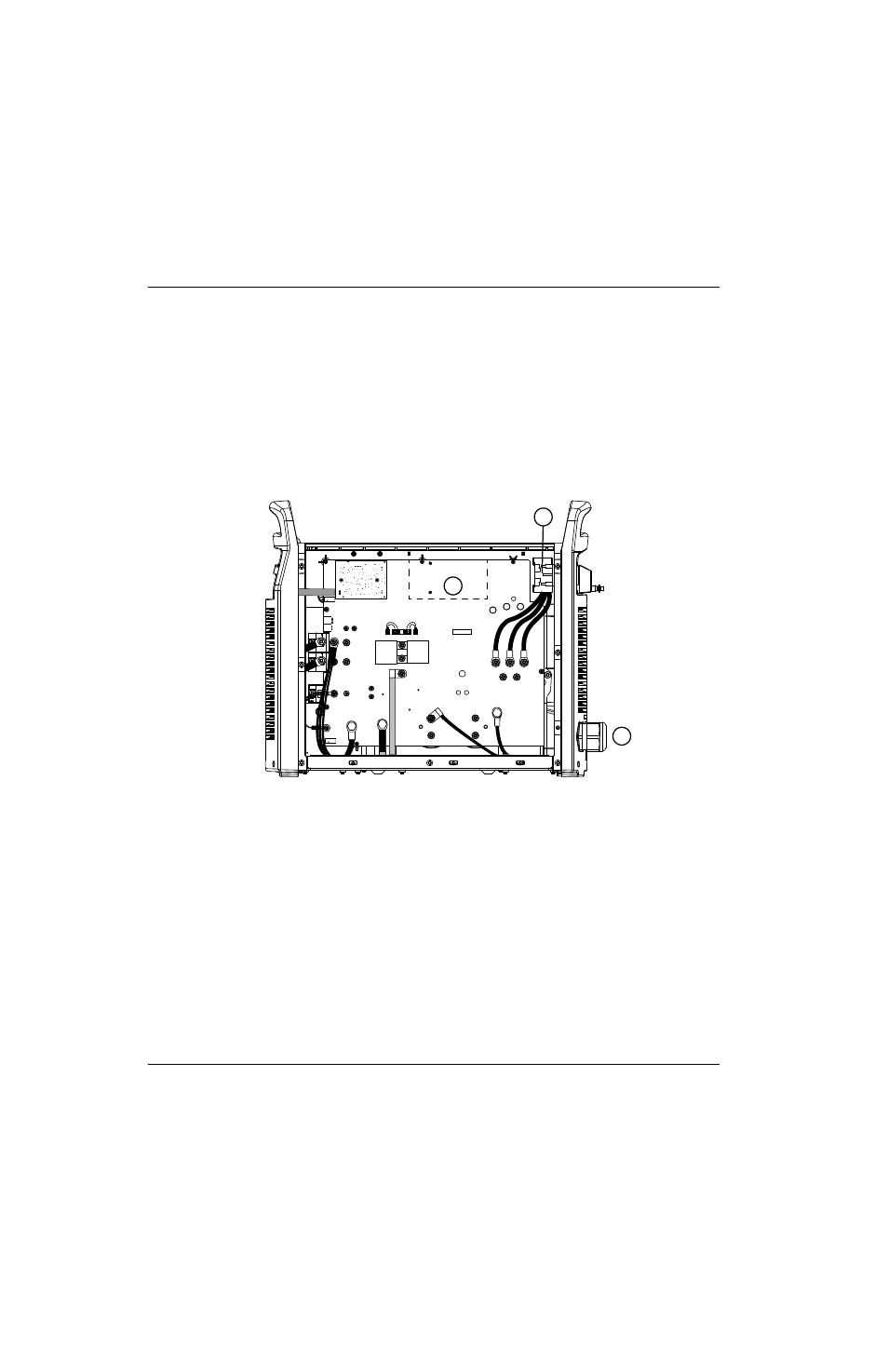

Source de courant, côté circuit imprimé d’alimentation
480 V, 600 V CSA
N° de référence Description
1 428123 Kit : Circuit imprimé d’alimentation pour Powermax125 480 V CSA (141204)
1 428124 Kit : Circuit imprimé d’alimentation pour Powermax125 600 V CSA (141290)
2 228880 Kit : Interrupteur d’alimentation du Powermax105/125 400 V CE/380 V CCC/480 V,
600 V CSA
3 428121 Kit : Cordon d’alimentation avec serre-câble du Powermax125 480 V et 600 V CSA
