Powermax125 Manuel de service 808072 167
8 – Dépannage et tests du système
Test 5 – Circuit à balayage horizontal (tensions continues mineures)
Symptôme : Aucune tension mineure n’est présente.
 Porter l’équipement de protection personnelle approprié avant de tester des appareils
sous tension.
Le circuit à balayage horizontal produit les tensions continues faibles dans la source de courant. Il fournit + 3,3 V c.c.,
+ 5 V c.c., + 24 V c.c. et + 48 V c.c.
Vérifier les tensions telles que décrites dans Tableau 12. Si la valeur n’est pas de ± 15 %, effectuer le test approprié
indiqué plus loin dans cette section.
Tableau 12

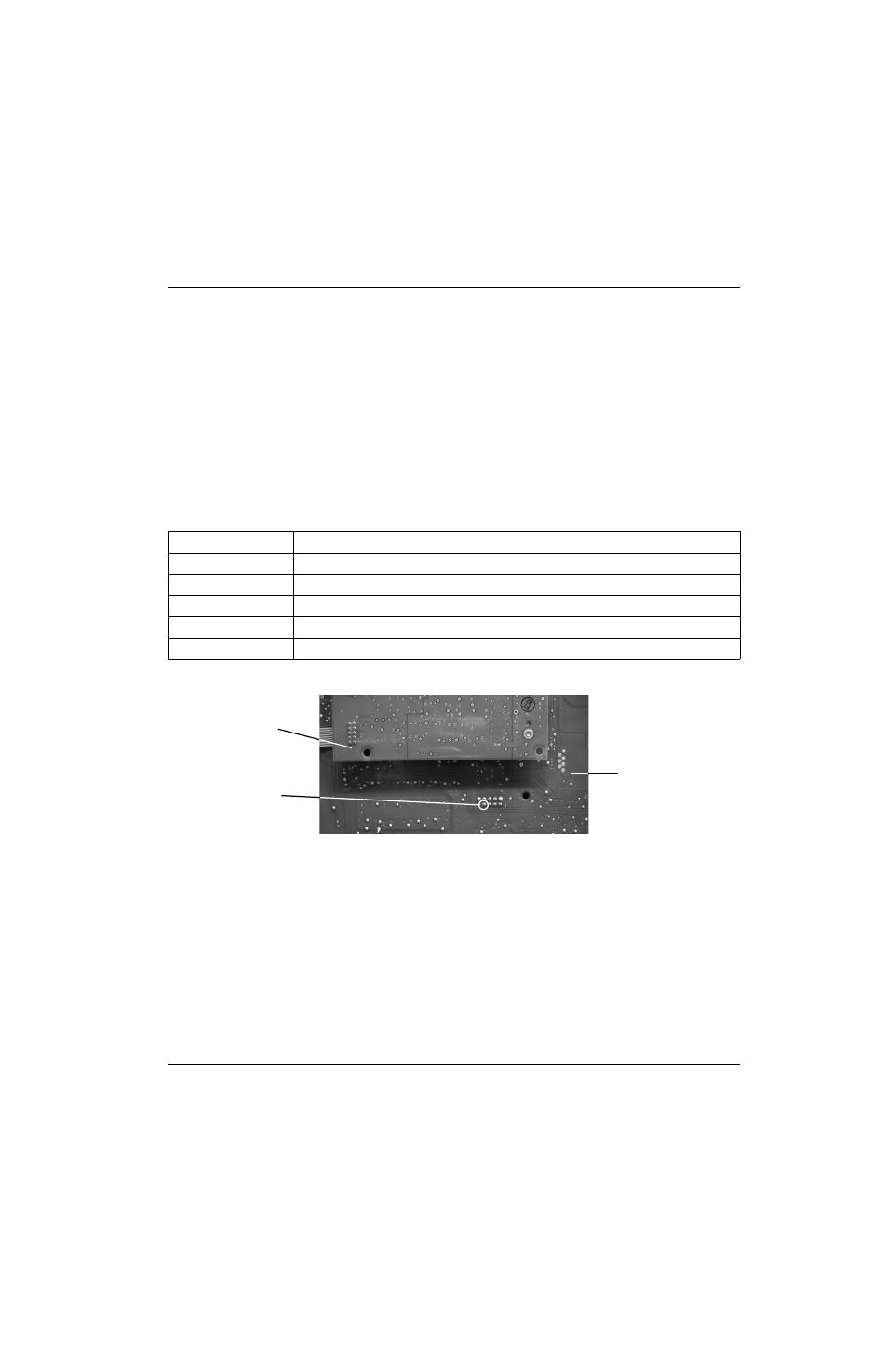

Figure 25
Volts c.c. Points de test (utiliser la masse pour les valeurs négatives)
Toutes les unités
+ 48 J1 – broche 1
+ 24 J5 – broche 1
+ 5,0 J3 – broche 3
+ 3,3 J15 – broche 4
Circuit imprimé
du processeur
de signal numérique
J15, broche 4
Circuit imprimé
d’alimentation
