Powermax125 Manuel de service 808072 229
9 – Remplacement des composants de la source de courant
Remplacement du ventilateur
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait du support du panneau d’extrémité à la page 186.
d. Consulter Retrait du capot de refoulement du ventilateur à la page 228.
2. Débrancher le connecteur J1 de l’arrière du circuit imprimé d’alimentation.

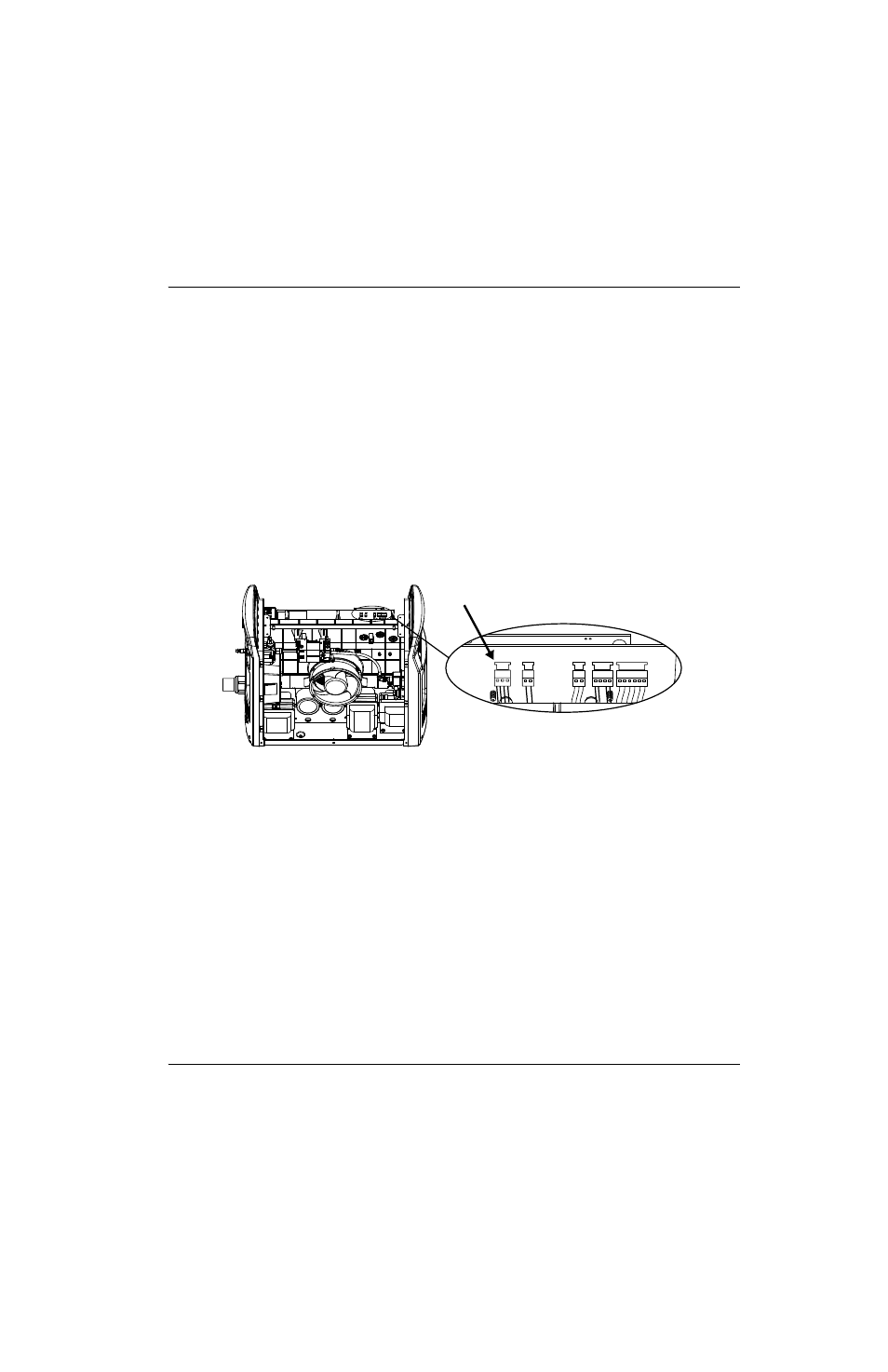

Figure 78
3. Tirer le câble et le connecteur du ventilateur dans le passe-fil gauche à partir du côté du ventilateur de la source de
courant. (Consulter Figure 79 à la page 230.)
4. Retirer les trois vis de montage situées à l’arrière de la bride du ventilateur.
5. Retirer le ventilateur de la source de courant.
6. Orienter le nouveau ventilateur pour que les fils sortent en haut à droite du ventilateur (voir Figure 79). Serrer les
trois vis de montage fournies à un couple de 23 kg cm.
7. Faire passer le câble du ventilateur dans le passe-fil gauche.
8. Brancher le connecteur de fil du ventilateur dans le connecteur J1 du circuit imprimé d’alimentation.
Numéro de kit Description
228881 Kit : Ensemble du ventilateur pour Powermax105/125
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
