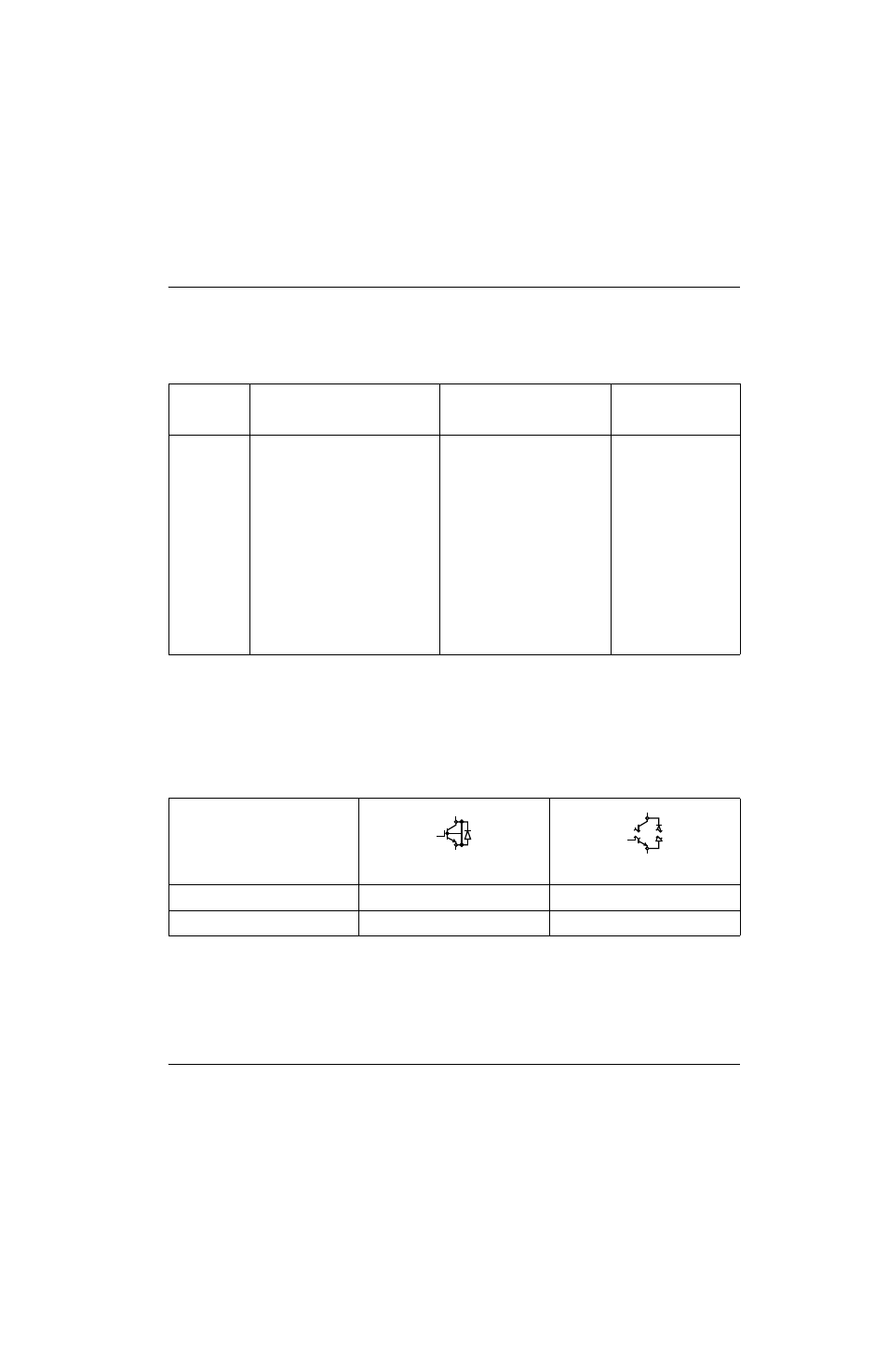

Powermax125 Manuel de service 808072 127
8 – Dépannage et tests du système
Test d’appareil IGBT à l’aide du testeur Hypertherm
À l’aide du testeur IGBT Hypertherm, appuyer et maintenir l’interrupteur dans la position désirée pour effectuer chaque
test décrit dans le tableau suivant.
Dépannage du testeur IGBT Hypertherm
1. Vérifier les faisceaux et le testeur IGBT à la recherche de dommages.
2. Vérifier que la tension de la batterie est supérieure à 8 V.
3. Tester le testeur IGBT tel que démontré dans le tableau suivant. Si les résultats ne correspondent pas au tableau,
remplacer les connexions des câbles.
Position de
l’interrupteur
DEL
Signification Mesure corrective
Échec Réussite Batterie
Gauche X – – L’IGBT est court-circuité Remplacer l’IGBT
Gauche – X – L’IGBT a réussi le test de
court-circuit Aucune
Gauche – – X La batterie est inférieure à 8 V Remplacer la batterie
Gauche – – – La batterie est morte Remplacer la batterie
Droite X – – L’IGBT est ouvert Remplacer l’IGBT
Droite – X – L’IGBT a réussi le test d’ouverture Aucune
Droite – – X La batterie est inférieure à 8 V Remplacer la batterie
Droite – – – La batterie est morte Remplacer la batterie
Connexion des câbles
Test court-circuité Test ouvert
Aucun Réussite Échec
Rouge à noir Échec Réussite
