180 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Installation de la cartouche filtrante à gaz
Consulter Figure 32 à la page 180.
1. Remplacer la cartouche sale par une cartouche neuve. Remettre en place l’écrou de retenue en plastique ; serrer
à la main seulement.
2. Nettoyer la cuve de filtre en enlevant l’huile ou tout autre résidu.
3. Vérifier le joint torique sur le dessus de la cuve de filtre. Si nécessaire, remplacer le joint torique par le joint neuf fourni
dans le kit. Appliquer une fine couche de lubrifiant à la silicone sur le joint torique avant l’installation.
4. Insérer la cuve de filtre et s’assurer que le loquet est placé environ à 45 degrés vers la droite. L’orientation est
la même que lors de la dépose de la cuve de filtre.
5. Aligner verticalement la cuve de filtre (à l’aide du protecteur métallique) et pousser fermement la cuve
jusqu’au-dessus du logement pour la placer. Il est recommandé de soulever la cuve en gardant l’index gauche sous
l’écrou du bas de la cuve.
6. Une fois la cuve bien en place, la faire tourner de 45 degrés vers la gauche, jusqu’à ce que le loquet se bloque
en position.
7. Rebrancher l’alimentation électrique et en gaz.

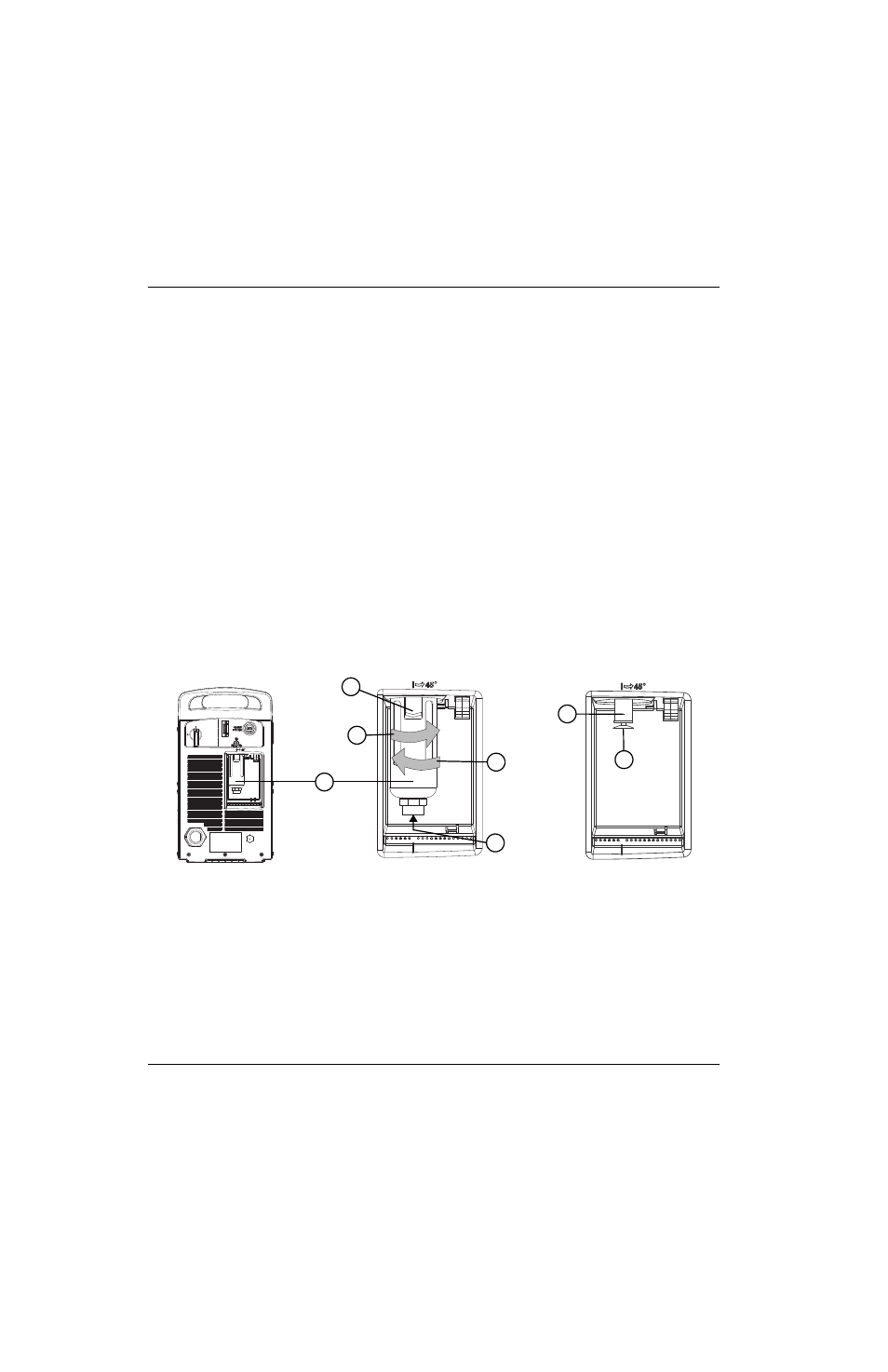

Figure 32
1
2
3
4
5 7
6
1 Loquet
2 Pivoter pour retirer
3 Cuve de filtre
4 Il est suggéré de soulever ici au moment de replacer
la cuve de filtre.
5 Pivoter pour installer
6 Cartouche filtrante de gaz
7 Écrou de retenue en plastique
