9 – Remplacement des composants de la source de courant
Fixer les deux condensateurs 4 μF sur le circuit en dessous des fils de la commande de grille.
9. Installer et serrer les vis restantes à un couple de 23 kg cm. Fixer les fils du transformateur retirés précédemment au
panneau d’alimentation.
10. Fixer tout connecteur restant et réinstaller le circuit imprimé du processeur de signal numérique comme expliqué
dans
Installation du circuit imprimé du processeur de signal numérique à la page 215.
11. Suivre les procédures suivantes :
a. Consulter Installation de la barrière de composant à la page 185.
b. Consulter Installation du couvercle de la source de courant à la page 184.
c. Rebrancher l’alimentation électrique et en gaz.

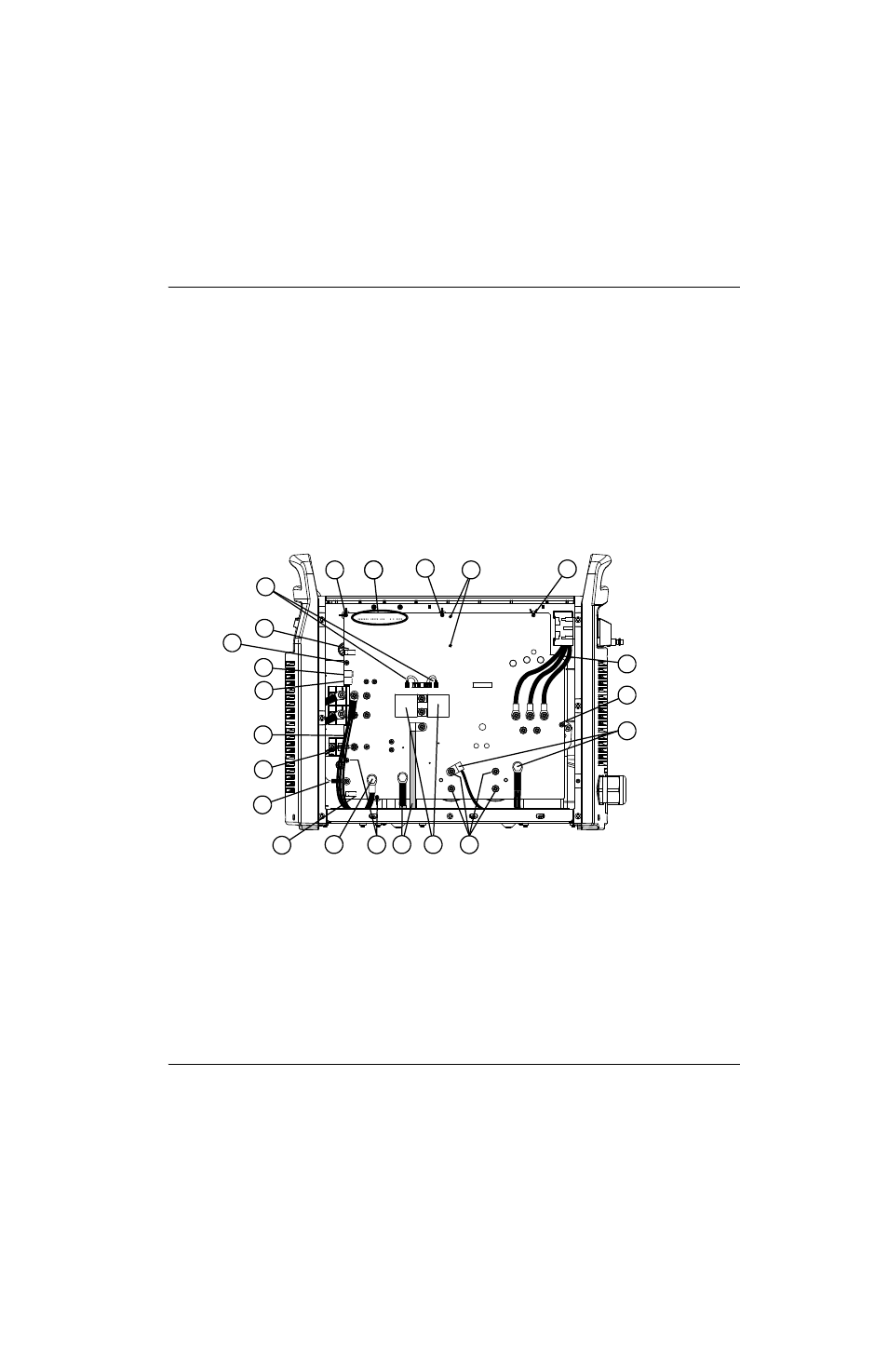

Figure 74 – circuit imprimé d’alimentation 480 V/600 V CSA
3
J6
J5
J3
J2
J1
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
RED
J32
J11
B
R
J28
C152
C151
TP7
TP9
TP8
W
R
B
1
2
4
5
6
7
8
9
12
14
16
11
10
15
15
17
3
3
3
13
3
3
3
1
Connecteurs de la commande de grille
2
J11
3
Vis de montage (7) du circuit imprimé
4
J17
5
J18
6
Fils de sortie de l’inducteur
7
Fils de la buse
8
Fil de l’électrode
9
J32
10 Câble de retour
11 Fils du transformateur
12 Condensateurs 4 μF
13 Vis (4) du condensateur
14 Fils de l’inducteur PFC
15 Fils d’entrée c.a. (3)
16 Vis de montage du transformateur
17 J6, J5, J3, J2 et J1
