266 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
7. Débrancher la prise à raccord rapide du panneau avant en retirant les quatre vis de montage.
8. Retirer le boulon fixant le câble de retour à la prise du câble de retour.
9. Retirer l’écrou et la rondelle de sécurité fixant la prise du câble de retour au panneau avant.
10. Pousser la prise du câble de retour dans le panneau avant.

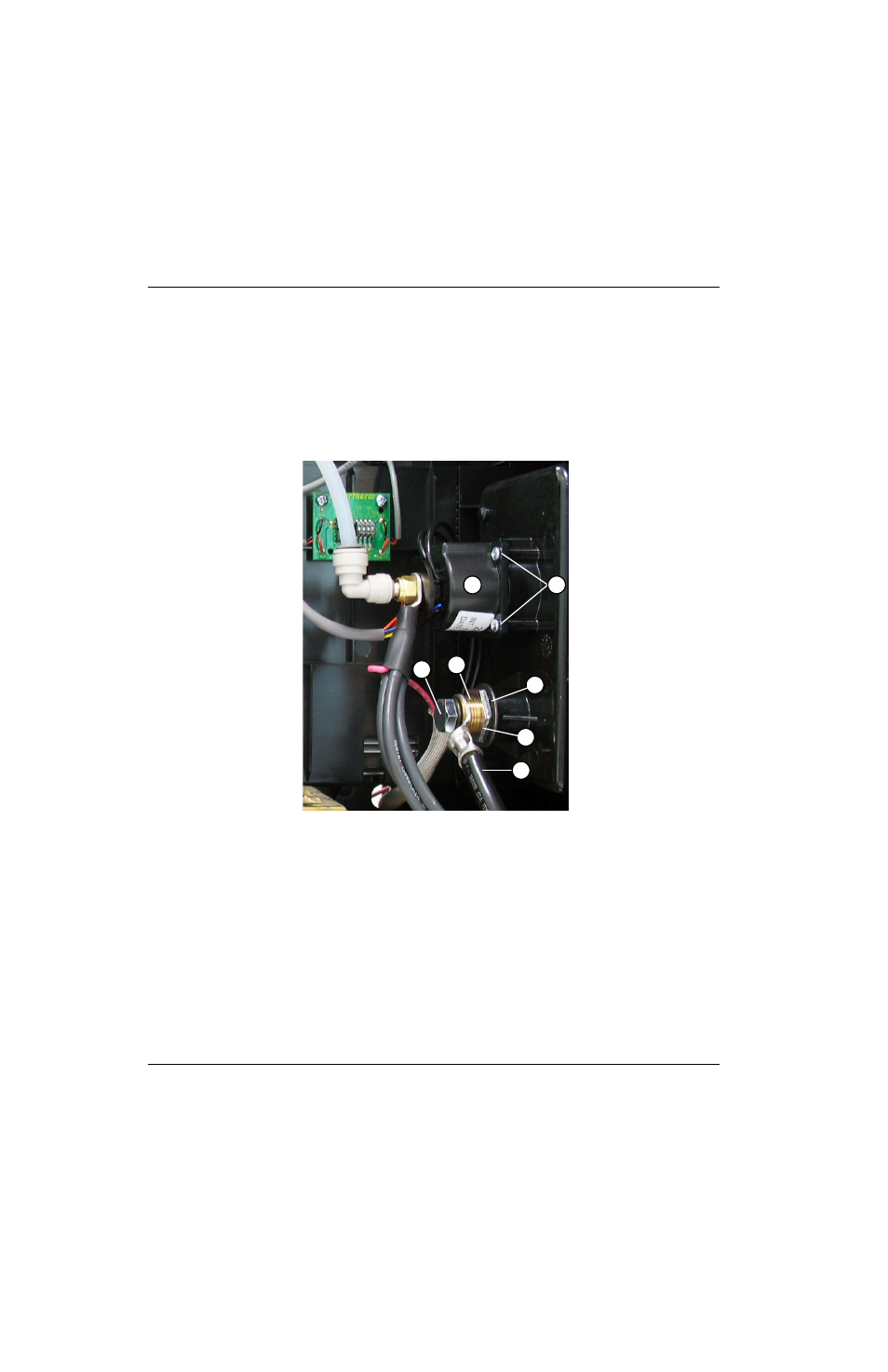

Figure 108
3
4
5
6
1
2
7
1 Prise du câble de retour
2 Boulon
3 Câble de retour
4 Écrou
5 Rondelle de sécurité
6 Prise à raccord rapide
7 Vis de montage (4)
