108 Powermax125 Manuel de service 808072
7 – Coupe mécanique
Brochage de l’interface machine

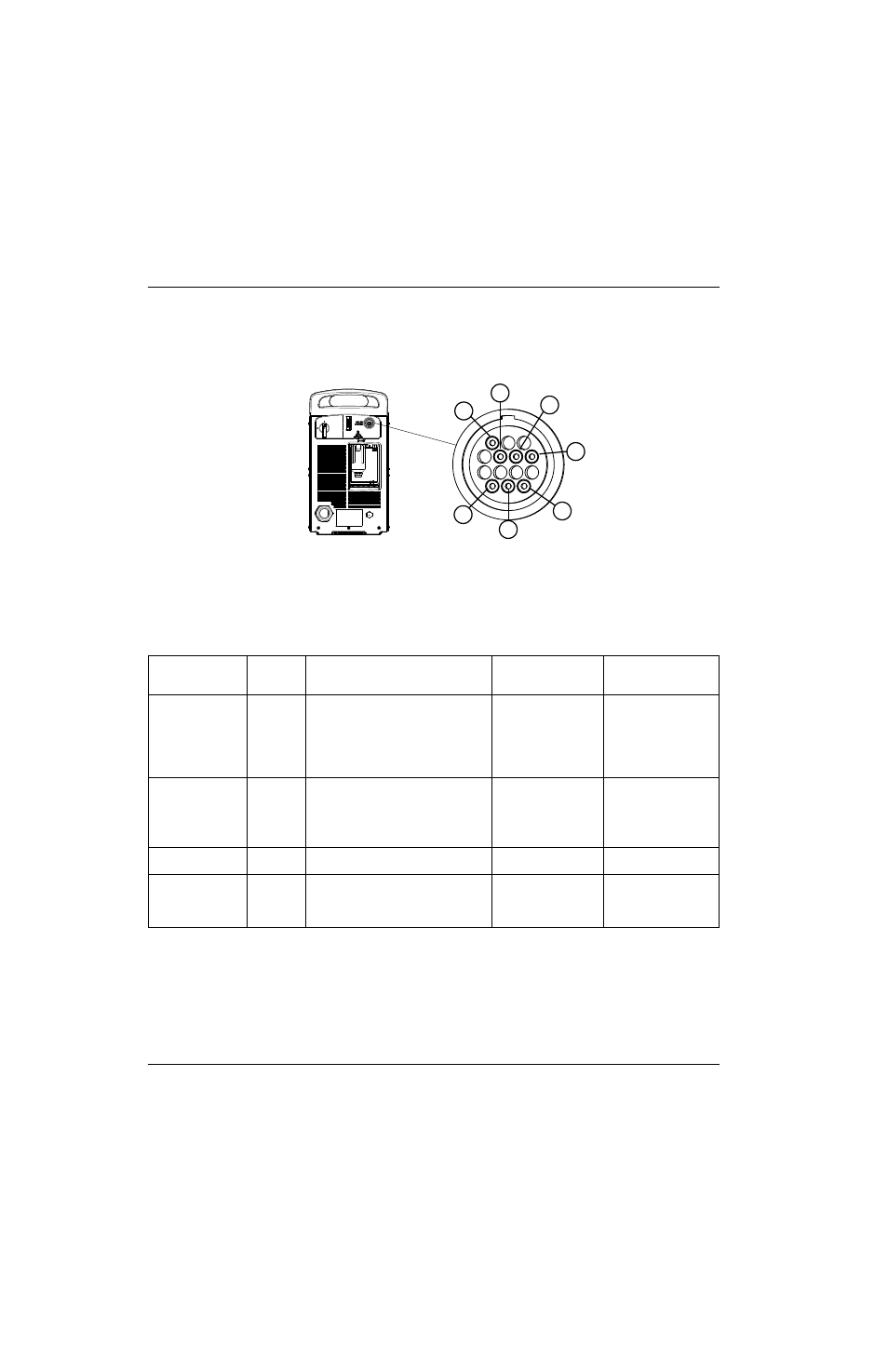

Figure 2 – Prises femelles du connecteur
Se reporter à Tableau 11 lorsque la source de courant est connectée à un dispositif de réglage en hauteur de la torche
ou à un contrôleur CNC à l’aide d’un câble d’interface machine.
Tableau 11 – Signaux de câble d’interface machine
Signal Type Notes
Prises femelles
du connecteur Fils du câble
externe
Démarrage
(démarrage
plasma) Entrée Normalement ouvert.
Tension à vide de 18 V c.c. aux
bornes de démarrage (START).
Nécessite une fermeture à contact
sec pour s’activer.
3, 4 Vert, noir
Transfert
(démarrer
le mouvement
machine) Sortie Normalement ouvert. Fermeture à
contact sec lors du transfert de l’arc.
120 V c.a./1 A maximum au relais
d’interface de la machine.
12, 14 Rouge, noir
Terre Terre 13
Diviseur
de tension Sortie Signal d’arc divisé de 20:1,
21.1:1, 30:1, 40:1 et 50:1
(sortie maximale de 16 V). 5 (–), 6 (+) Noir (–), blanc (+)
3
4
5
6
12
13
14
