256 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Remplacement du transformateur
Retrait du transformateur
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait de la barrière de composant à la page 185.
d. Consulter Retrait du capot de refoulement du ventilateur à la page 228.
2. Du côté du circuit imprimé d’alimentation de la source de courant, retirer les deux vis qui fixent le fil du transformateur
au pont de diodes de sortie.
3. Retirer la vis et le boulon qui retiennent les fils courts du transformateur au circuit imprimé d’alimentation.

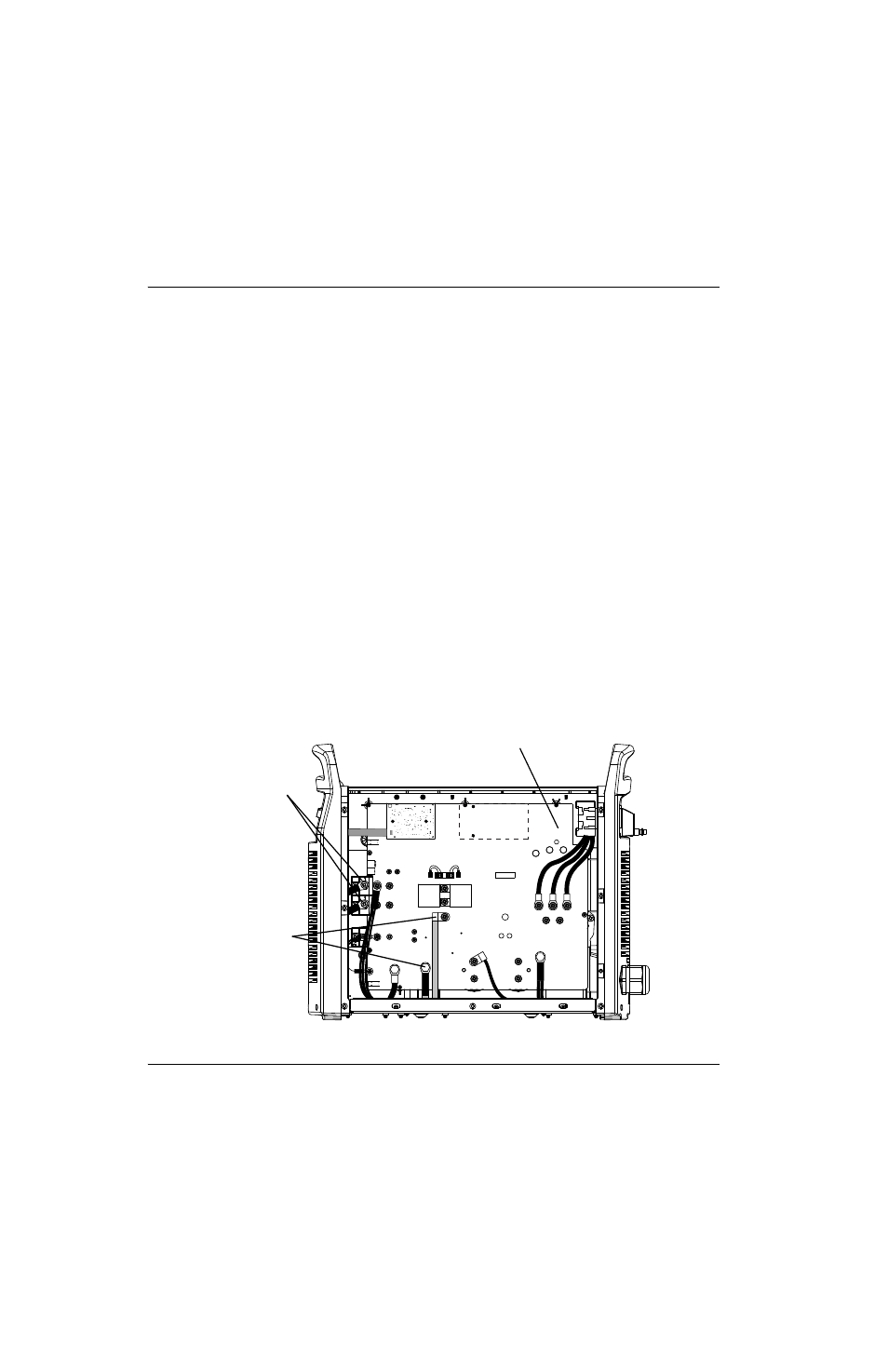

 Le panneau d’alimentation de Figure 99 est un modèle CSA. Les connexions pour les fils
du transformateur sont les mêmes pour tous les modèles.
Figure 99
Numéro de kit Description
428129 Kit : Transformateur pour Powermax125 480 V CSA
428130 Kit : Transformateur pour Powermax125 600 V CSA
428128 Kit : Transformateur pour Powermax125 400 V CE/380 V CCC
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED J18
ORG
J17
RED
J32
J11
B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
Fils longs du transformateur
Fils courts du transformateur
Circuit imprimé d’alimentation
