Powermax125 Manuel de service 808072 205
9 – Remplacement des composants de la source de courant
9. Si vous remplacez le serre-câble, desserrer et retirer l’écrou du serre-câble à l’intérieur de la source de courant.
10. Déposer les pièces restantes du connecteur du serre-câble de la source de courant.

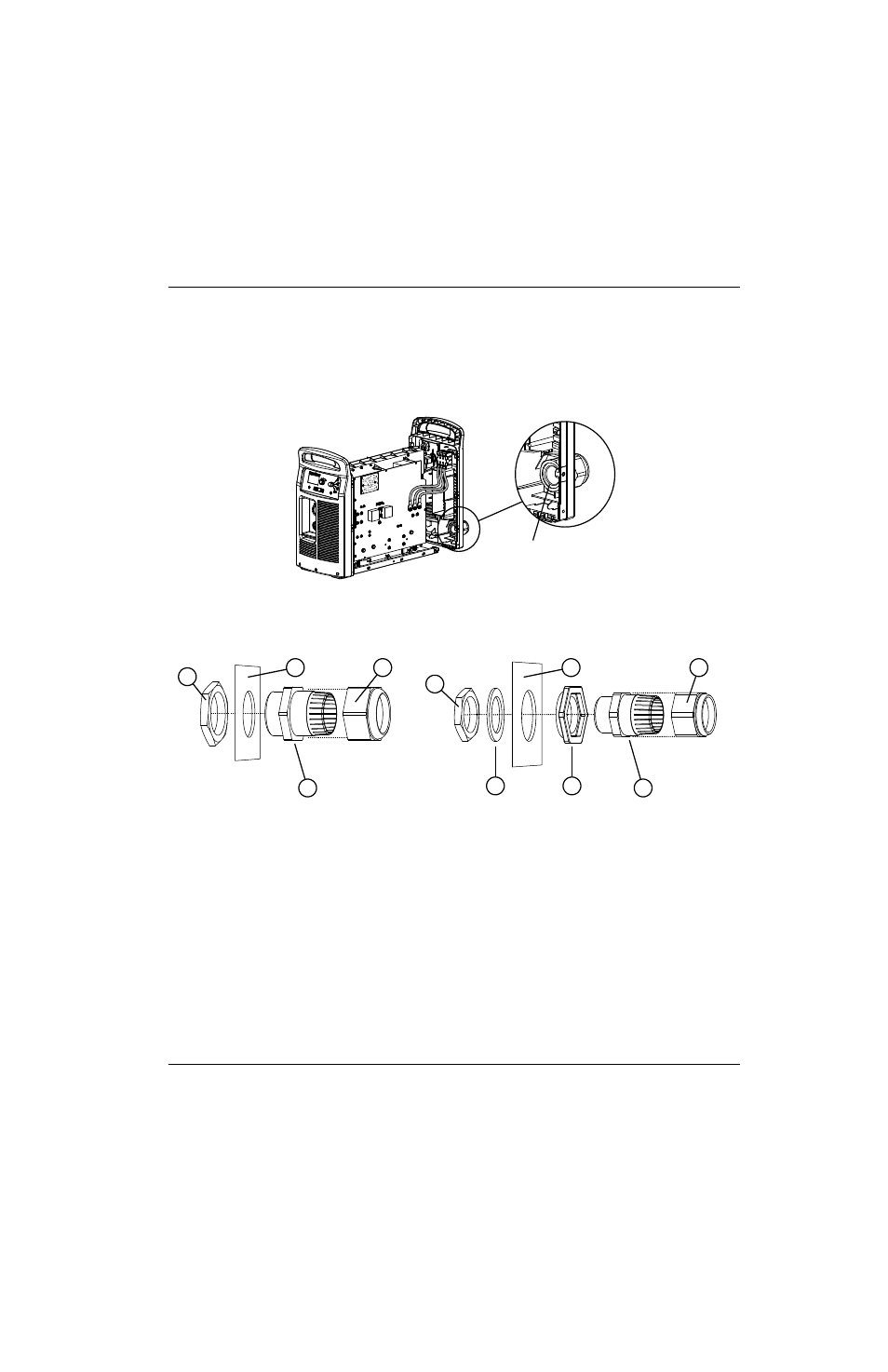

Figure 63
Écrou du serre-câble à l’intérieur
de la source de courant
1
3 4
5 6
Serre-câble sur les modèles CE Serre-câble sur les modèles CSA/CCC
1
4
5 6
2
1 Écrou du serre-câble à l’intérieur de la source
de courant
2 Rondelle en aluminium
(modèles CSA/CCC uniquement)
3 Adaptateur pour serre-câble
(modèles CSA/CCC uniquement)
4 Serre-câble
5 Écrou de retenue du serre-câble
6 Panneau arrière de la source de courant
