250 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Remplacement de l’inducteur de sortie
Retrait de l’inducteur de sortie
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait de la barrière de composant à la page 185.
d. Consulter Retrait du support du panneau d’extrémité à la page 186.
e. Consulter Retrait du capot de refoulement du ventilateur à la page 228.
2. Retirer la vis (J28) qui fixe le fil de l’électrode au circuit imprimé d’alimentation.
3. Retirer la vis qui fixe les fils de l’inducteur de sortie au circuit imprimé d’alimentation.

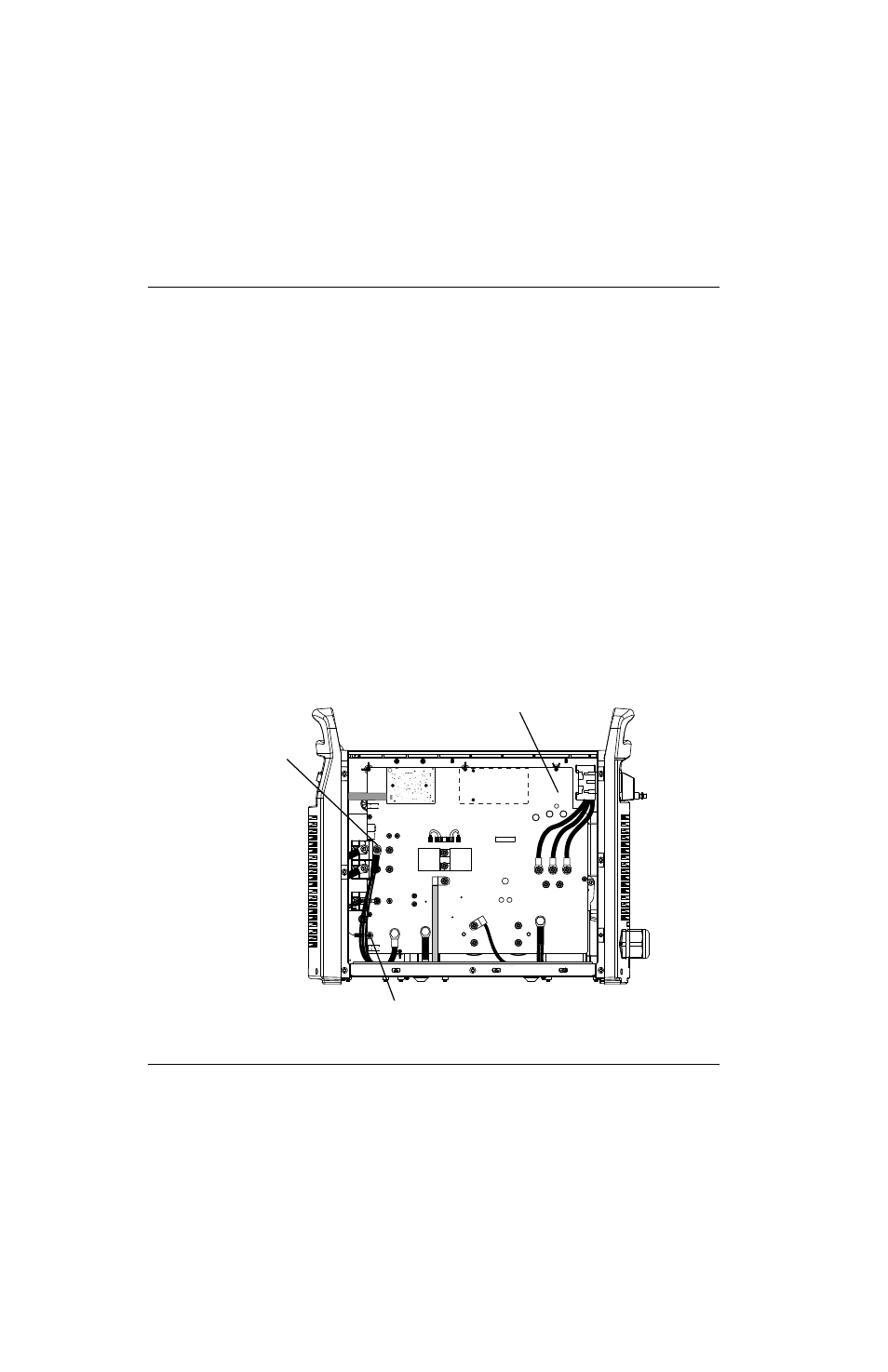

 Le panneau d’alimentation de Figure 95 est un modèle CSA. Les connexions pour les fils
de l’inducteur de sortie et le fil de l’électrode sont les mêmes pour tous les modèles.
Figure 95
Numéro de kit Description
428125 Kit : Inducteur de sortie pour Powermax125
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED
J18
ORG J17
RED
J32
J11 B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
Vis de montage des câbles de
l’inducteur de sortie
Vis de montage du fil de l’électrode (J28)
Circuit imprimé d’alimentation
